Siemens 3RF2320-2AA24 Halbleiterschütz Nullspannungsschaltend 1 Schließer 20 A 1 St. kaufen

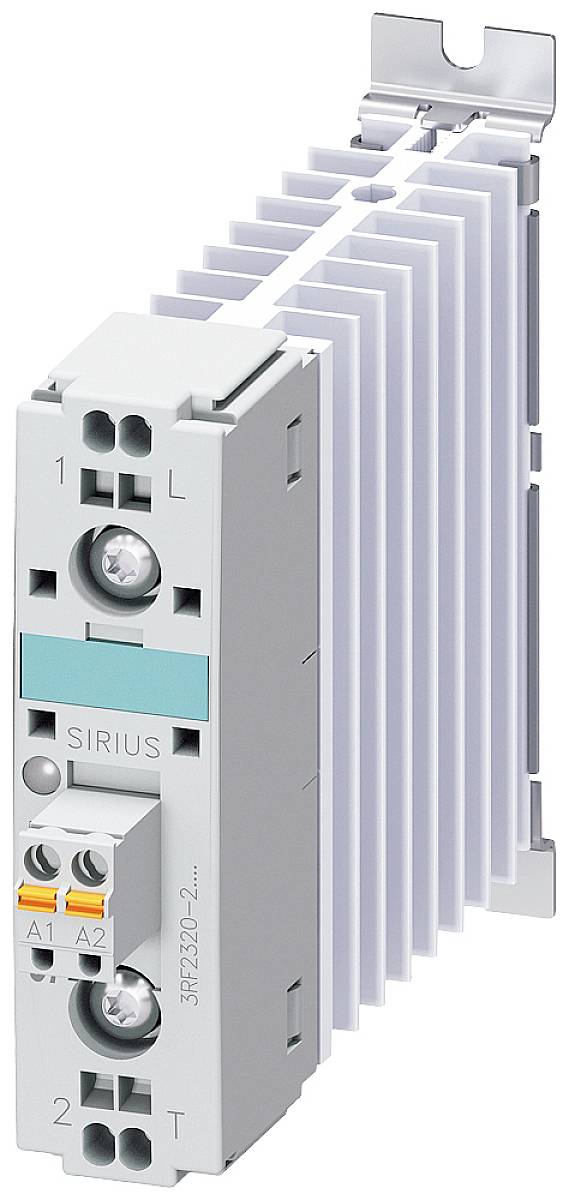

Ein graues elektrisches Gerät, vermutlich ein Schütz, mit den Beschriftungen 'SIRIUS' und Anschlüssen für elektrische Verdrahtung.

Abbildung ähnlich

Ein offener Schaltschrank zeigt elektronische Komponenten wie Schalter, Drähte und Relais auf mehreren Ebenen im Inneren.

'Schematischer Schaltplan eines elektronischen Moduls zeigt Dioden zwischen Klemmen 1L und 2T. Klemmen A1, A2, PE sind daneben angeordnet.'

'Technische Zeichnung eines SIRIUS-Geräts mit Abmessungen: links Frontalansicht (22,5 mm x 76 mm), rechts Seitenansicht (119,2 mm Länge).'

1/4

Abbildung ähnlich

Produkt-Art

Halbleiterschütz

Polzahl

1polig

Laststrom

20 A

Anschluss

Federklemme

Typ

3RF2320-2AA24

Datenblatt (PDF)

Lieferung Mi., 16. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (82,34 € / Stück)

82,34 €

zzgl. MwSt.

nur 9,90 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Halbleiterschütz 3RF2, 1-ph. AC51 20A 48-460V/110-230V AC

3RF2,Halbleiterrelais,Halbleiterschütz,Lastschütz,Leistungsschütz,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul

Technische Daten

Gewicht: 233 g
Verlustleistung: 20 W

Produkt-Art: Halbleiterschütz

Typ: 3RF2320-2AA24

Polzahl: 1polig

Schaltungsart: Nullspannungsschaltend

Kontaktart: 1 Schließer

Steuerspannung (min.): 110 V/AC

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 110 - 230 V/AC

Schaltspannung (min.): 48 V/AC

Schaltspannung (max.): 460 V/AC

Laststrom: 20 A

Montageart: Hutschiene

Anschluss: Federklemme

Ansprechzeit: 40 ms

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 22.5 mm

Höhe: 100 mm

Tiefe: 123 mm

Abm.: (B x H x T) 22.5 x 100 x 123 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 1

: TRUE

: 20 A

: AC

: 20 A

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1430848 Siemens 3RF2320-2AA24 Halbleiterschütz Nullspannungsschaltend 1 Schließer 20 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430848 Siemens 3RF2320-2AA24 Halbleiterschütz Nullspannungsschaltend 1 Schließer 20 A 1 St.

Beschreibung

Halbleiterschütz 1-phasig 3RF2 AC 51 / 20 A / 40 °C 48-460 V / 110-230 V AC Federzuganschluss Halbleiterschütz SIRIUS 3RF23 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Da der Kühlkörper bereits integriert ist, können sie direkt im Schaltschrank eingesetzt werden. Die kompakte Bauweise spart Platz auf der Hutschiene. Die Halbleiterschütze lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterschütze sind als 1-phasige oder 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
