Siemens 3RF2370-3BA26 Halbleiterschütz Sofortschaltend 1 Schließer 70 A 1 St. kaufen

Schwarzer Kühlkörper mit integriertem elektronischen Bauteil, Montageplatte links.

Abbildung ähnlich

Zentraler Schaltschrank mit offenen Türen, zeigt diverse elektronische Komponenten und Verkabelungen für industrielle Steuerungssysteme.

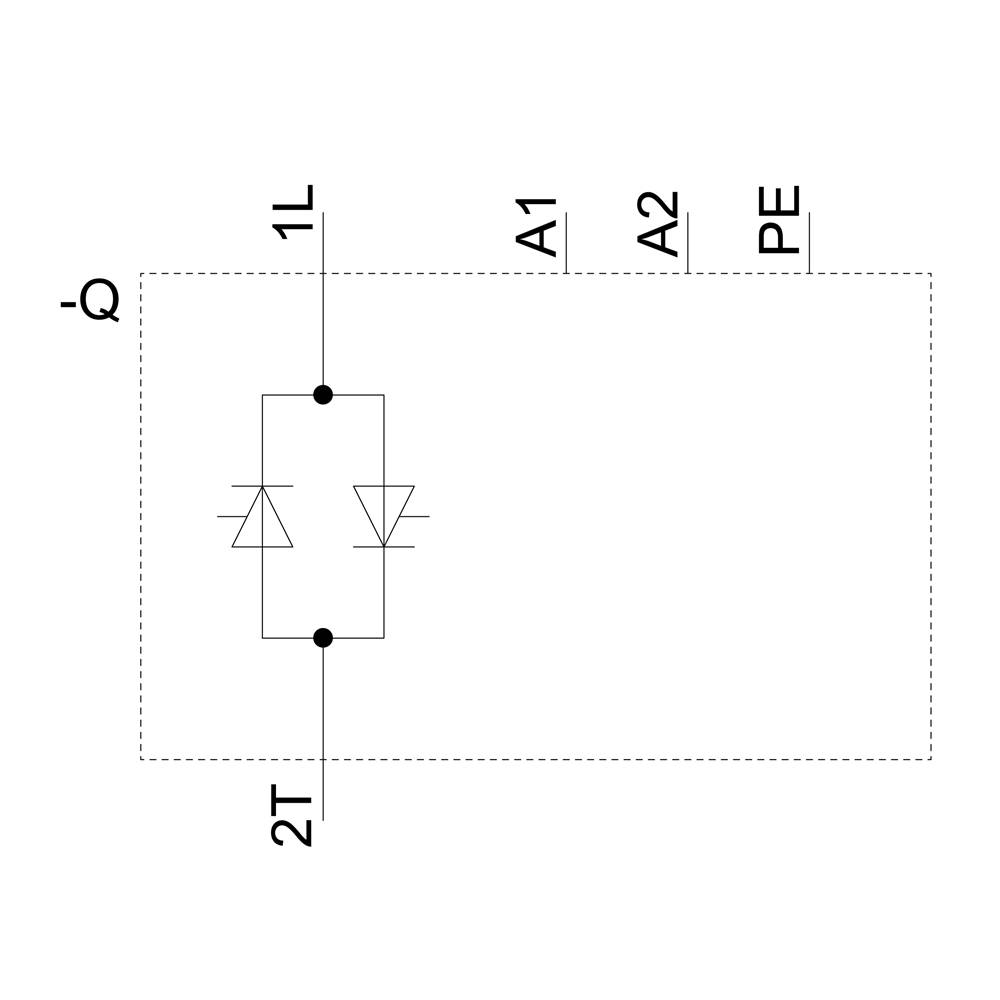

Ein elektrisches Schaltplansymbol zeigt ein Gleichrichtermodul. Links ist ein Symbol für Wechselstrom, rechts sind die Anschlüsse A1, A2, PE.

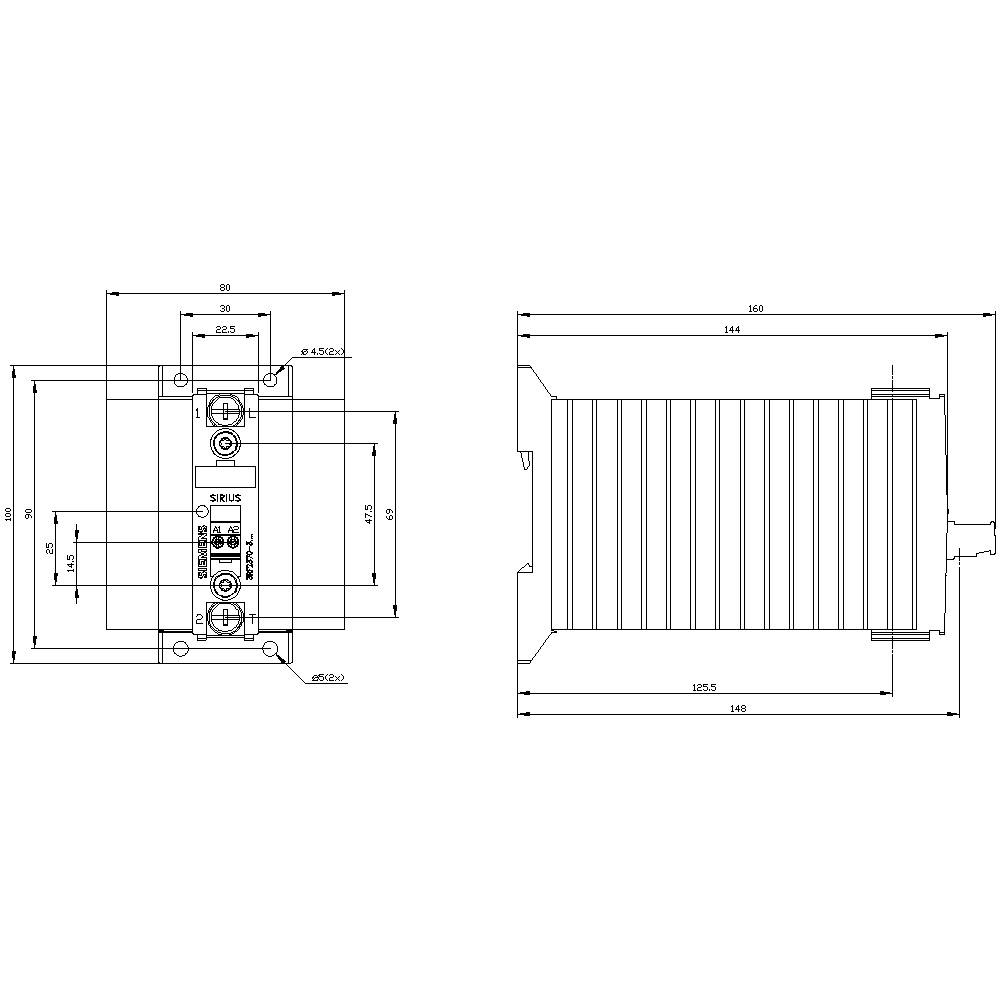

Technische Zeichnung eines elektrischen Geräts mit detaillierten Abmessungen und Beschriftungen zu Längen und Breiten.

1/4

Abbildung ähnlich

Produkt-Art

Halbleiterschütz

Polzahl

1polig

Laststrom

70 A

Anschluss

Ringöse 5 mm

Ringöse 3 mm

Typ

3RF2370-3BA26

Datenblatt (PDF)

Lieferung Do., 24. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (172,26 € / Stück)

172,26 €

zzgl. MwSt.

Kostenfreier Versand

nur 29,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Halbleiterschütz 3RF2, 1-ph. AC51 70A/AC 15 27,5A 48-600V/110-230V AC

3RF2,Halbleiterrelais,Halbleiterschütz,Lastschütz,Leistungsschütz,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul

Technische Daten

Gewicht: 1.228 kg
Verlustleistung: 83 W

Produkt-Art: Halbleiterschütz

Typ: 3RF2370-3BA26

Polzahl: 1polig

Schaltungsart: Sofortschaltend

Kontaktart: 1 Schließer

Steuerspannung (min.): 110 V/AC

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 110 - 230 V/AC

Schaltspannung (min.): 48 V/AC

Schaltspannung (max.): 600 V/AC

Laststrom: 70 A

Montageart: Schraubbefestigung

Anschluss: Ringöse 5 mm
Ringöse 3 mm

Ansprechzeit: 40 ms

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 80 mm

Höhe: 100 mm

Tiefe: 161.5 mm

Abm.: (B x H x T) 80 x 100 x 161.5 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 1

: TRUE

: 70 A

: AC

: 70 A

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1430984 Siemens 3RF2370-3BA26 Halbleiterschütz Sofortschaltend 1 Schließer 70 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430984 Siemens 3RF2370-3BA26 Halbleiterschütz Sofortschaltend 1 Schließer 70 A 1 St.

Beschreibung

Halbleiterschütz 1-phasig 3RF2 AC 15 / 27,5 A / 40 °C 48-600 V / 110-230 V AC momentanschaltend Seit 21.5.2018 haben sich die Abmessungen und das Bohrbild geändert, weitere Info im Industry Online Support Halbleiterschütz SIRIUS 3RF23 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Da der Kühlkörper bereits integriert ist, können sie direkt im Schaltschrank eingesetzt werden. Die kompakte Bauweise spart Platz auf der Hutschiene. Die Halbleiterschütze lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterschütze sind als 1-phasige oder 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
