Siemens 3RH2122-1AP00 Schütz 230 V/AC 10 A 1 St. kaufen

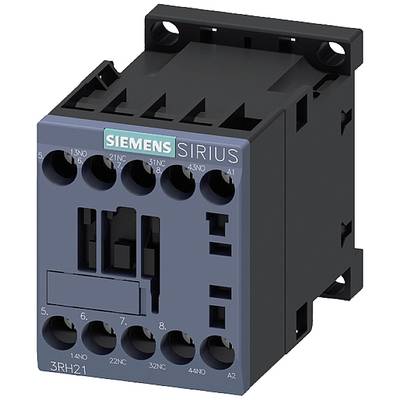

Schütz der Marke Siemens aus der SIRIUS-Serie. Er besitzt mehrere Anschlussklemmen und ist hauptsächlich in Steuerkreisen eingesetzt.

Ein geöffneter Schaltschrank mit mehreren Regalen voller elektrischer Komponenten und Verkabelungen.

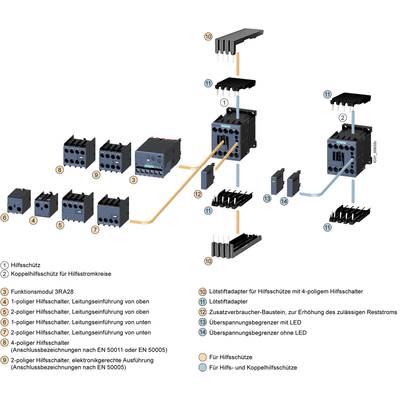

'Diagramm der Koppelhilfsschütze und Zubehör. Zeigt verschiedene Anschlussmöglichkeiten und Komponenten für Hilfsstromkreise mit entsprechender Farbkodierung und Symbole.'

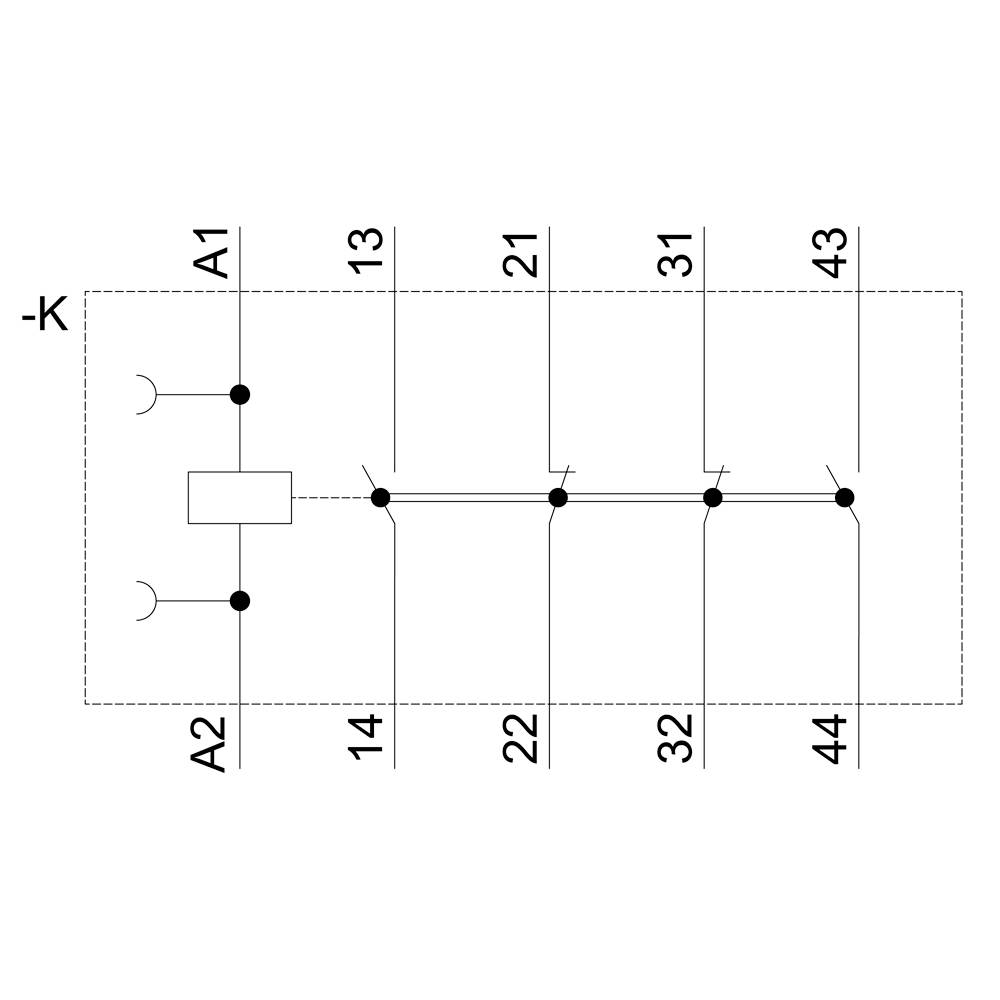

Schaltplan mit einem Schalter links und verbundenen Leitungen, die zu vier rechten Kontakten führen, markiert mit A1, A2, 13, 14, 21, 22, 31, 32, 43, 44.

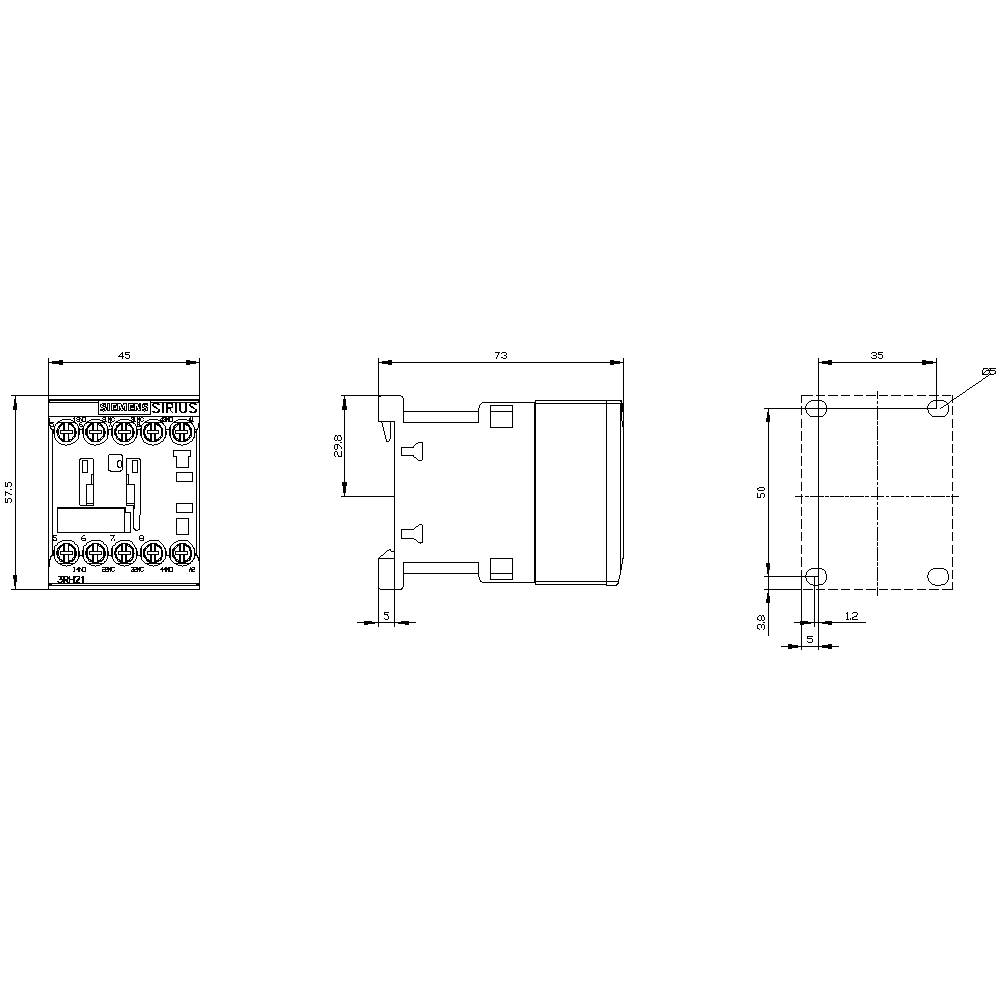

Zeichnung eines elektrischen Relais mit Ansichten von oben, seitlich und unten. Maße sind in Millimetern angegeben.

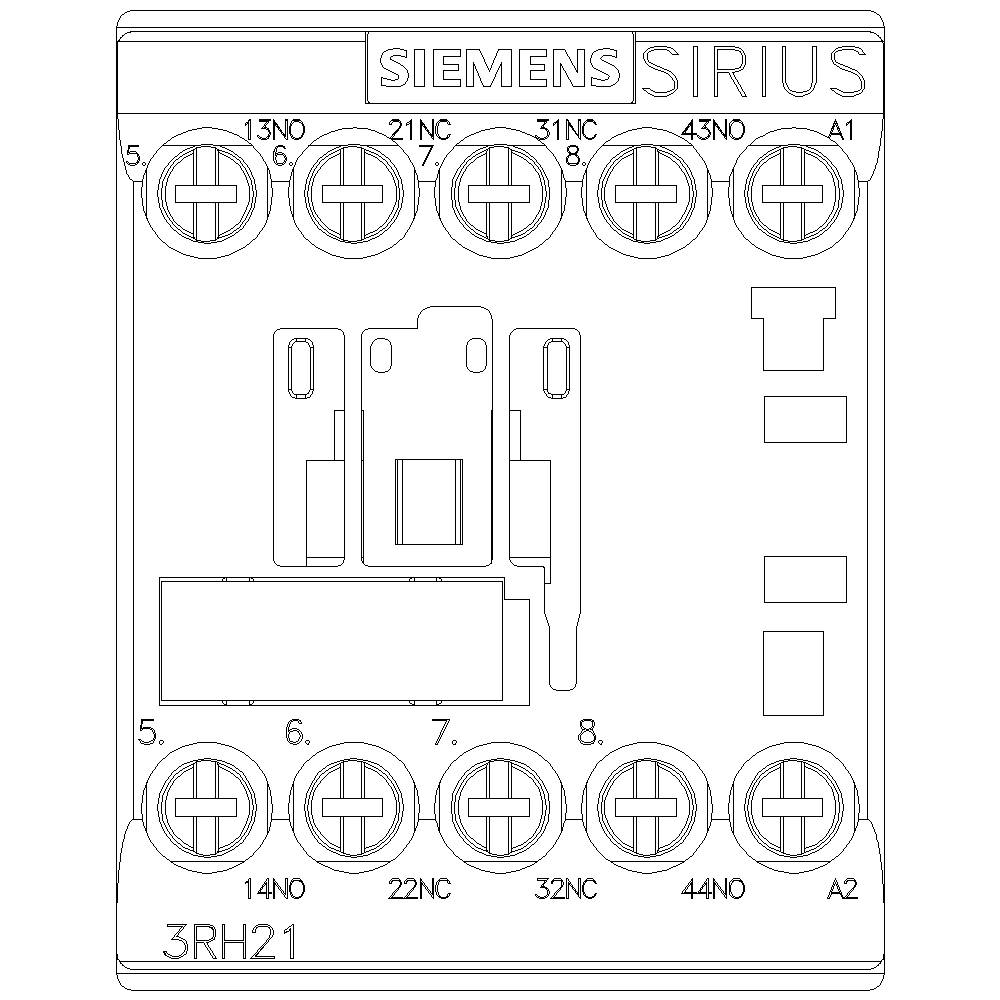

'Technische Zeichnung eines Siemens SIRIUS Schützmoduls mit Anschlüssen und Beschriftungen zur Verdrahtung.'

1/6

Produkt-Art

Schütz

Polzahl

4polig

Nennspannung

230 V/AC

Laststrom

10 A

Anschluss

Schraubklemme

Datenblatt (PDF)

2 Stück

Verkauf und Versand:

Anzahl

Stück

Gesamt

€

Nur noch 2 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

21 Stück

Versand

42,01 €

€

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Hilfsschütz, 2S+2Ö, AC 230V, 50/60Hz, S00, Schraubanschluss

Anzahl Schlieer: 2
Bemessungs-/Laststrom: 10:00:00
Produkttyp: Hilfsschütz
Typ: Hilfsschütz

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Hilfsschütz, 2 S + 2 Ö, AC 230 V, 50 / 60 Hz, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis. Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA). Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalterblöcke bis auf 8 Pole erweitern. Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden. Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Produkt-Art: Schütz

Typ: 3RH2122-1AP00

Baugröße: S00

Polzahl: 4polig

Hilfskontaktart: 2 Schließer
2 Öffner

Nennspannung: 230 V/AC

Laststrom: 10 A

Montageart: Hutschiene

Anschluss: Schraubklemme

Mechanische Lebensdauer: 3.0E7

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 2

: 2

: 3 A

: 230-230 V

: 230-230 V

: FALSE

: Schraubanschluss

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1431013 Siemens 3RH2122-1AP00 Schütz 230 V/AC 10 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1431013 Siemens 3RH2122-1AP00 Schütz 230 V/AC 10 A 1 St.

Beschreibung

Hilfsschütz, 2 S + 2 Ö, AC 230 V, 50 / 60 Hz, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
