Siemens 3RH2122-1BE80 Hilfsschütz Gleichstromschaltung Passend für Marke (Relais): Siemens Piece 1 St. kaufen

Schütz von Siemens aus der Serie Sirius, Modell 3RH21, zeigt Anschlüsse und Markenlogo. Hauptsächlich in technischen Anlagen verwendet.

Abbildung ähnlich

'Ein geöffneter Schaltschrank mit verschiedenen elektrischen Komponenten und Drähten. Die Tür des Schranks ist transparent.'

'Hilfsschütze und Zubehör' zeigt verschiedene Schalterkomponenten und Adapter mit nummerierten Erklärungen zur Funktion und Anwendung.

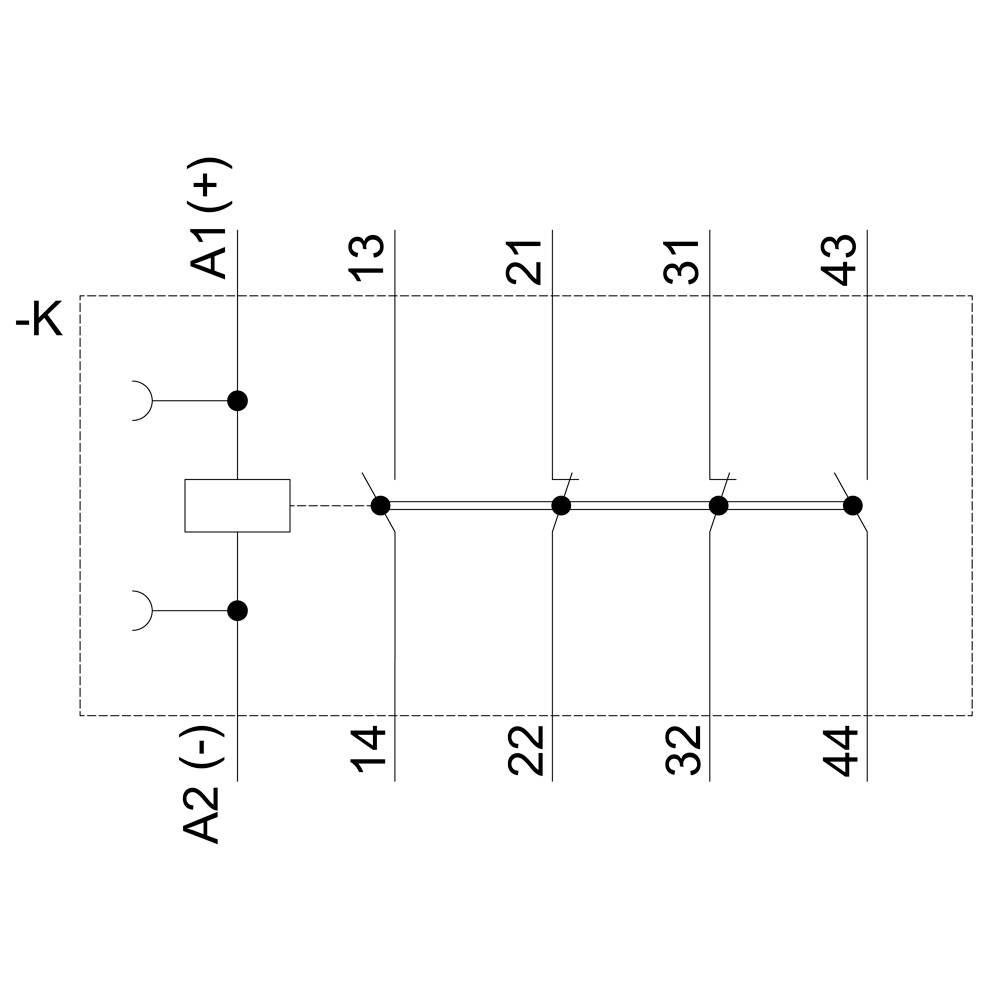

Schaltplan eines Relais mit den Anschlüssen A1(+), A2(-) und den Schaltkontakten 13-14, 21-22, 31-32, 43-44.

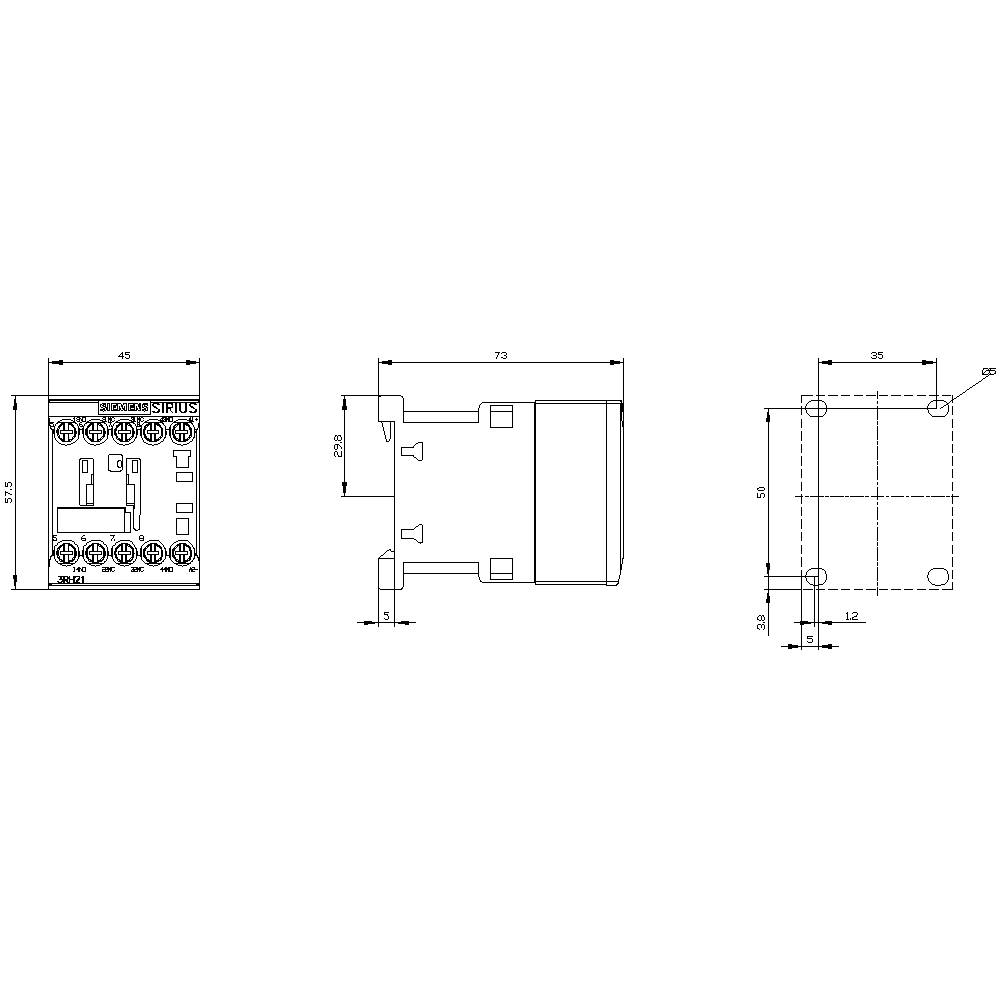

Technische Zeichnung eines elektrischen Relais mit Maßen: Breite 45mm, Tiefe 73mm, und Höhe 32mm, inklusive seitlicher und frontaler Ansichten.

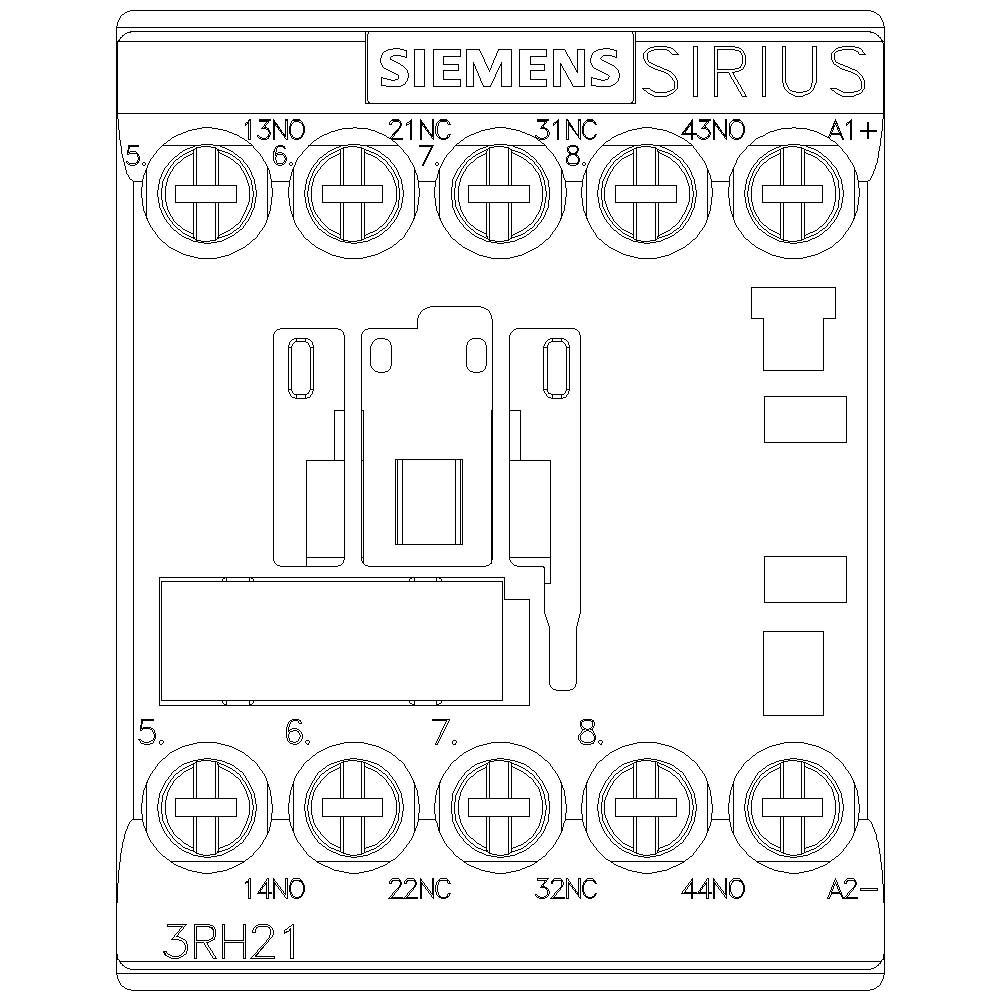

'SIEMENS SIRIUS 3RH21' Schaltgerät-Frontansicht mit Anschlussklemmen 13NC bis 43NC oben und 14NO bis 32NC unten.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Verpackungsart

Piece

Typ

3RH2122-1BE80

Baugröße

S00

Datenblatt (PDF)

Lieferung Do., 17. Sept.

99 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

30,66 €

zzgl. MwSt.

5,40 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 9. Sept.

Versand

39,49 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschütz, 2S+2Ö, DC 80V, S00, Schraubanschluss

DC,DC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,SIRIUS,Schütz,Steuerschütz

Unser Service für Sie

Technische Daten

Spannungsart: DC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3RH2122-1BE80

Baugröße: S00

Polzahl: 4polig

Schaltungsart: Gleichstromschaltung

Hilfskontaktart: 2 Schließer
2 Öffner

Steuerspannung (max.): 80 V/DC

Steuerspannungs-Bereich: 80 V/DC (max)

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schnappbefestigung
Schraubbefestigung

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 2

: 2

: 3 A

: Schraubanschluss

: DC

Dokumente & Downloads

Datenblatt

Datenblatt 1744132 Siemens 3RH2122-1BE80 Hilfsschütz Gleichstromschaltung Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744132 Siemens 3RH2122-1BE80 Hilfsschütz Gleichstromschaltung Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Hilfsschütz, 2 S + 2 Ö, DC 80 V, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 2S+2Ö 80VDC S00 3RH2122-1BE80, Verpackungseinheit: 1 Stk., EAN: 4011209896420
