Siemens 3RH2122-2AP00 Hilfsschütz Passend für Marke (Relais): Siemens Piece 1 St. kaufen

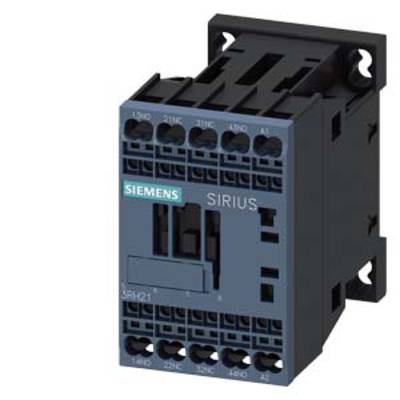

Ein dunkelgrauer Siemens-Industriesteckverbinder mit der Aufschrift 'SIRIUS', besitzt mehrere Anschlussklemmen auf der Unterseite.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit verschiedenen elektrischen Komponenten und Verkabelungen, geordnet in mehreren horizontalen Ebenen.

'Funktionsmodul 3RA28' zeigt verschiedene elektrische Komponenten und deren Verbindungen: Hilfsschütze, Adapter und Schutzgeräte.

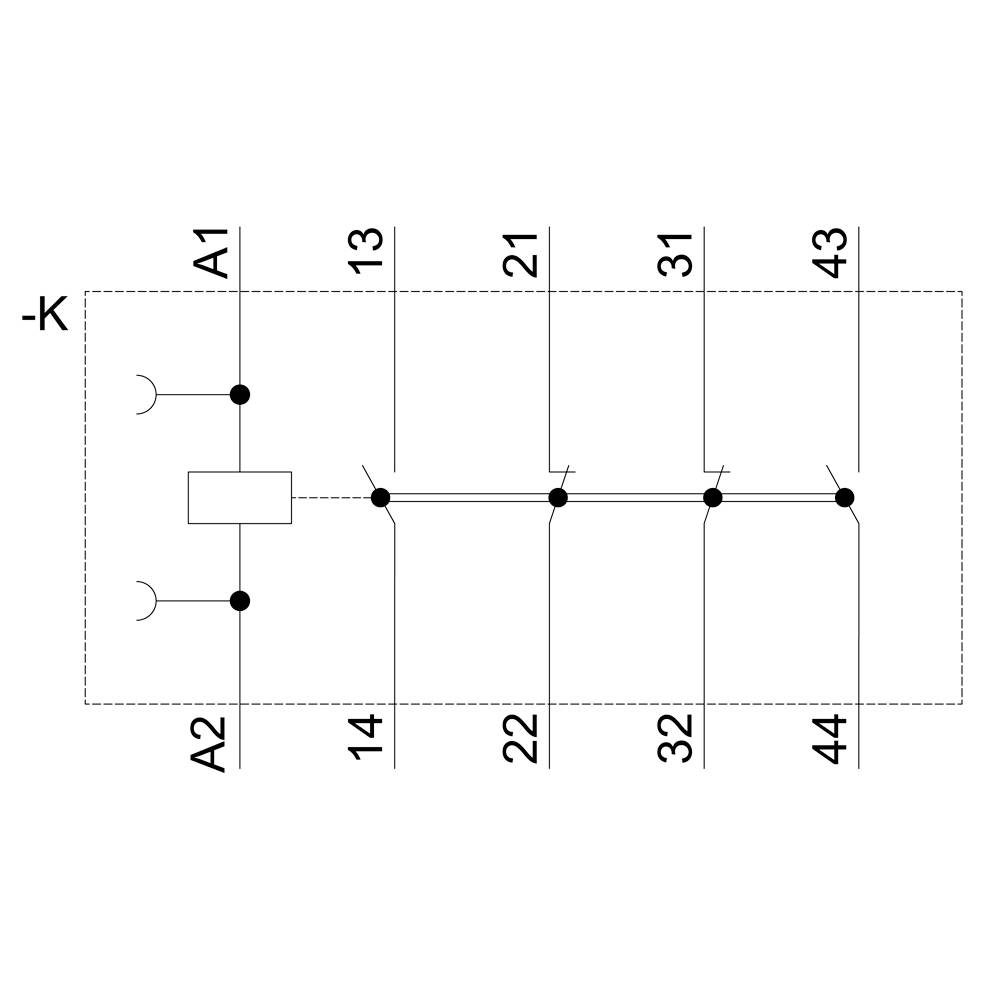

'Schaltplan zeigt eine elektrische Schaltung mit einem Schalter, fünf Spalten markiert von A1 bis 43, und Verbindungslinien.'

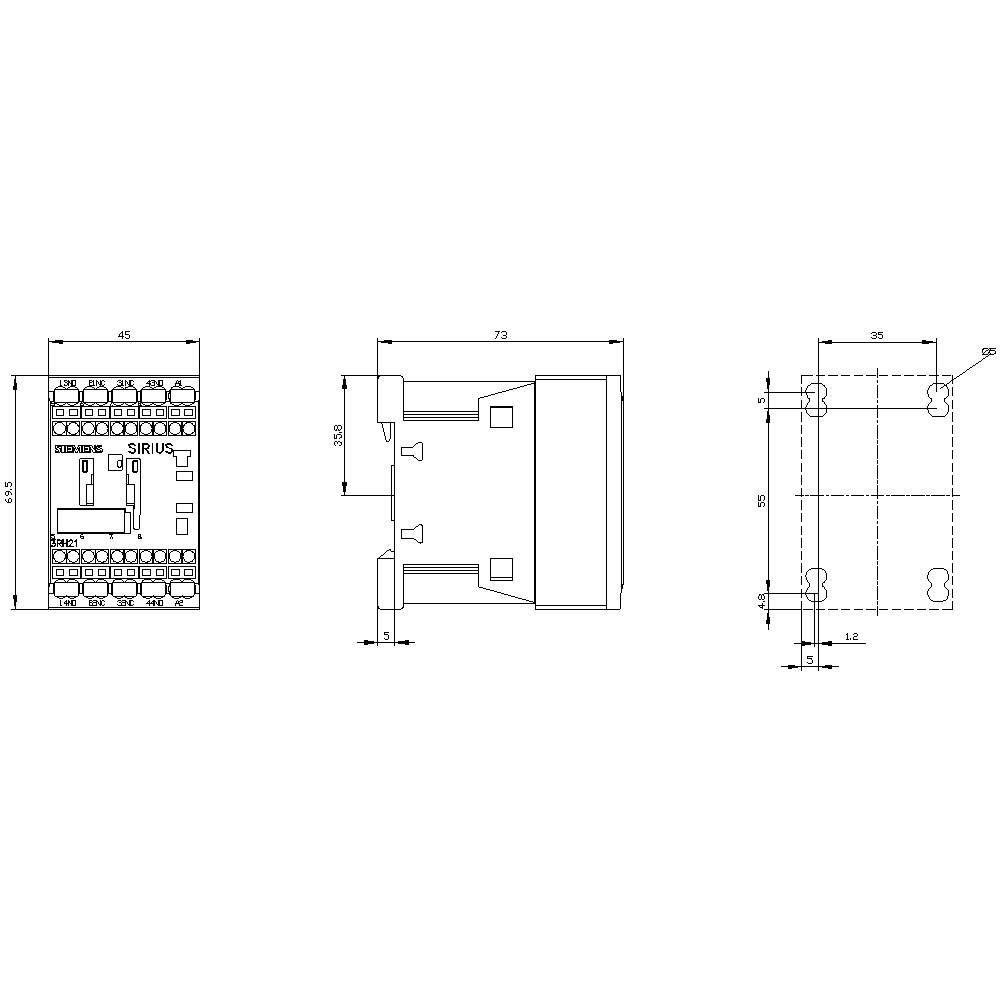

Technische Zeichnung eines Relaismoduls mit Maßen: Breite 45 mm, Tiefe 73 mm, Höhe 49 mm. Zeigt frontale, seitliche und obere Ansichten.

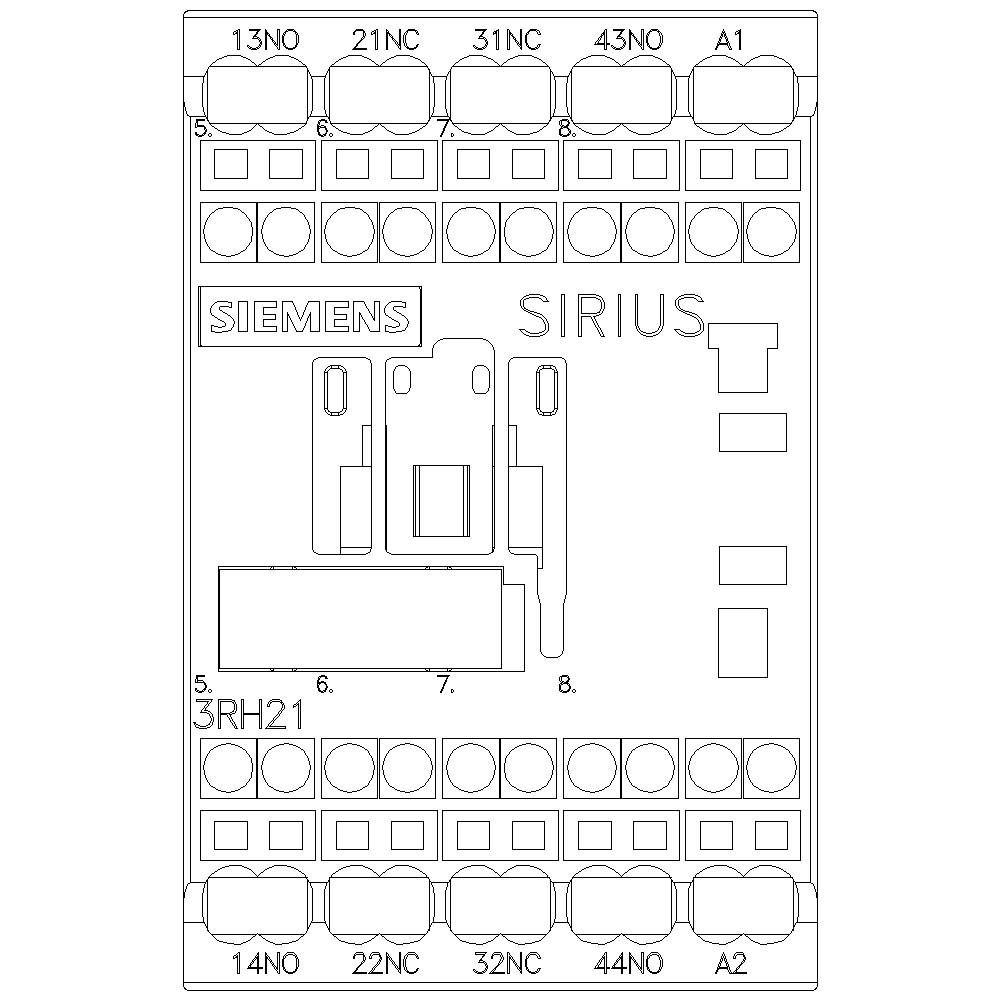

Ein Schaltplan eines Siemens Sirius Relaismoduls zeigt Anschlüsse für verschiedene Schaltkreise, nummeriert von 13NO bis 44NO, und die Spulenkontakte A1 und A2.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Federzuganschluss

Verpackungsart

Piece

Typ

3RH2122-2AP00

Datenblatt (PDF)

Sofort-Lieferung Di., 1. Sept.

26 Stück

Verkauf und Versand:

intos GmbH AGB

Anzahl

Stück

Gesamt

23,50 €

zzgl. MwSt.

6,90 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Di., 1. Sept.

3 Stück

Versand

36,97 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschütz, 2S+2Ö, AC 230V, 50/60Hz, S00, Federzuganschluss

AC-Hilfsschütz,AC-Schütz,Baugröße S00,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,Schütz,Steuerschütz

Technische Daten

Spannungsart: AC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3RH2122-2AP00

Baugröße: S00

Polzahl: 4polig

Hilfskontaktart: 2 Schließer
2 Öffner

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 V/AC (max)

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 70 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 2

: 2

: 3 A

: 230-230 V

: 230-230 V

: FALSE

: Federzuganschluss

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1736329 Siemens 3RH2122-2AP00 Hilfsschütz Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1736329 Siemens 3RH2122-2AP00 Hilfsschütz Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Hilfsschütz, 2 S + 2 Ö, AC 230 V, 50 / 60 Hz, Baugröße S00, Federzuganschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 230VAC 2S+2Ö S00 3RH2122-2AP00, Verpackungseinheit: 1 Stk., EAN: 4011209786639

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
