Siemens 3RH2131-1AF00 Hilfsschütz Passend für Marke (Relais): Siemens Single 1 St. kaufen

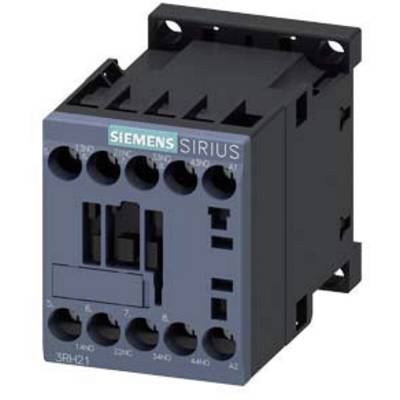

Siemens SIRIUS Schütz, Modell 3RH21, kompakter schwarzer Korpus mit blauer Front und mehreren Anschlüssen, Ansicht von vorne.

Abbildung ähnlich

Ein geöffneter Schaltschrank, bestückt mit elektrischen Komponenten und Kabeln. Dient zur Systemsteuerung und -verteilung.

Schaltplan für Hilfsschütze und Koppelhilfsschütze mit Zubehör: zeigt Aufbau, Anschlussmöglichkeiten und Adapter für verschiedene Montagearten.

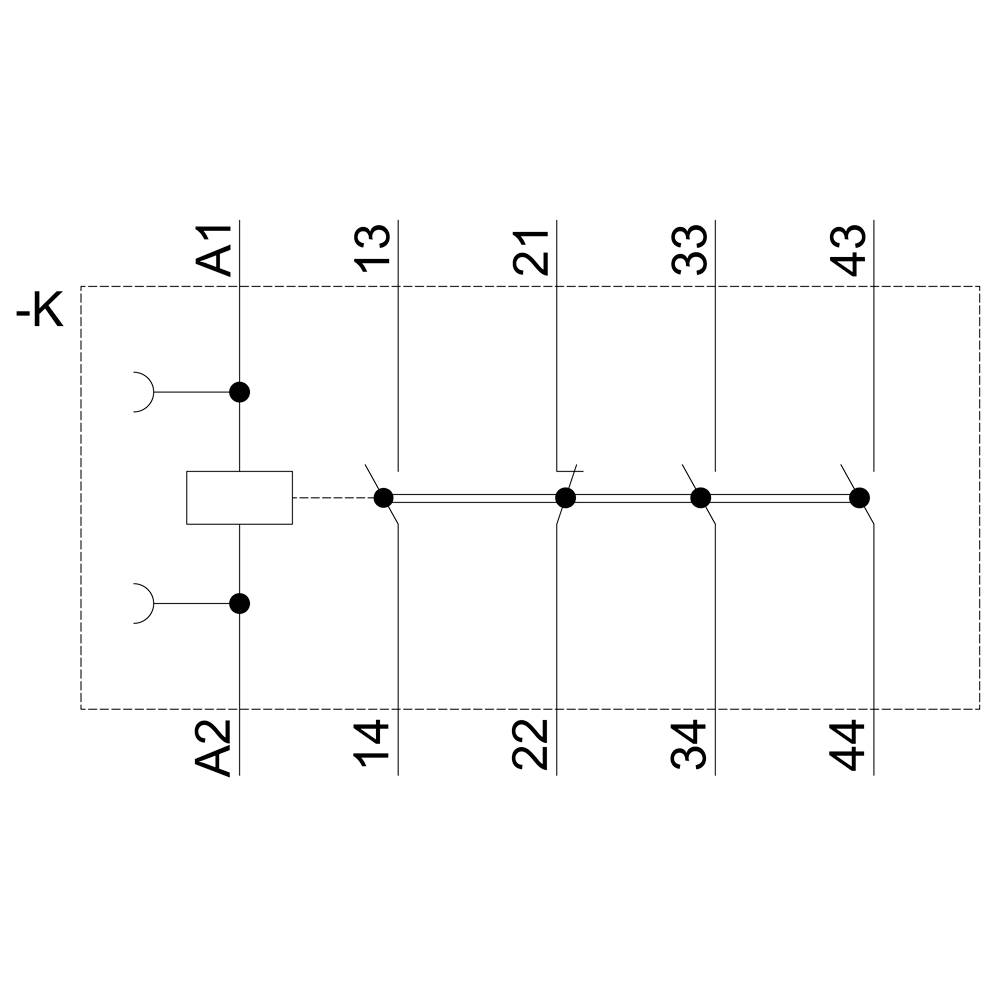

'Elektroschaltplan: Relais -K mit Anschlüssen an A1, A2. Layout zeigt Verbindungspunkte 13/14, 21/22, 33/34, 43/44.'

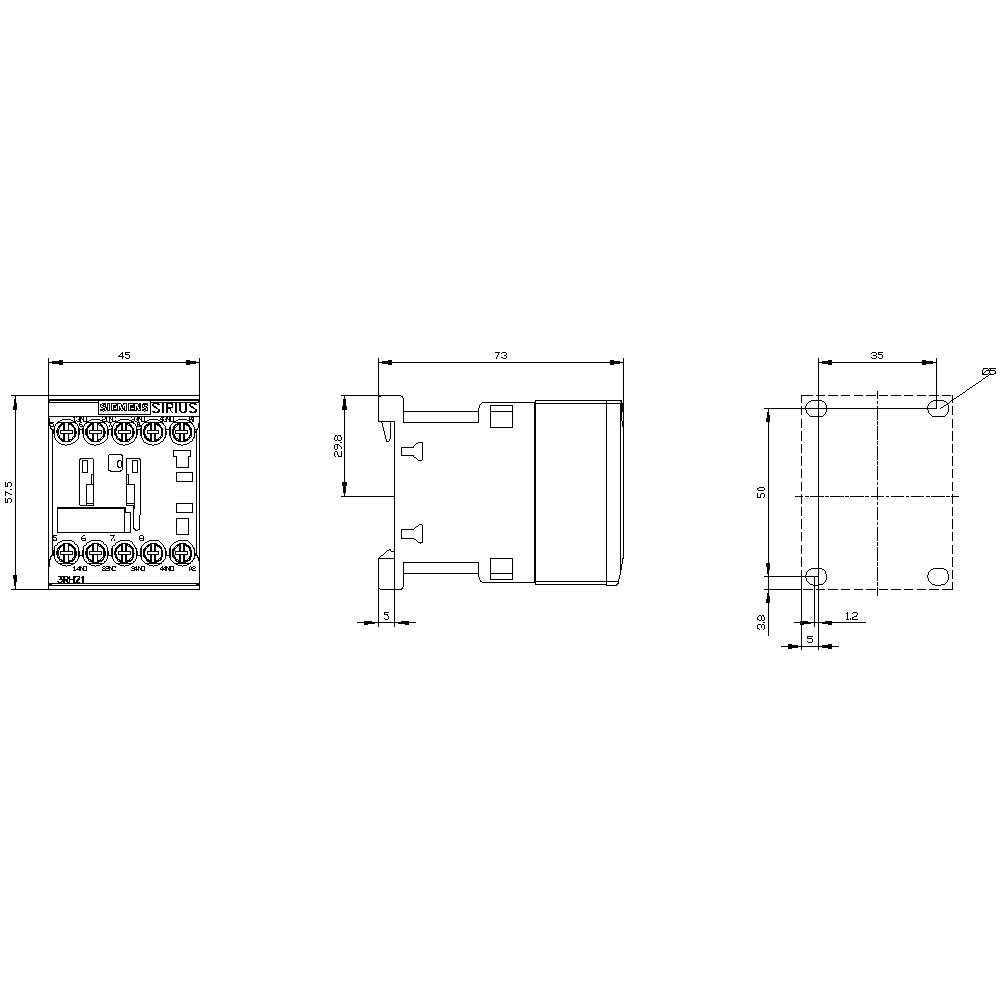

Technische Zeichnung eines elektronischen Bauteils mit mehreren Ansichten. Maße und Anschlüsse sind beschriftet.

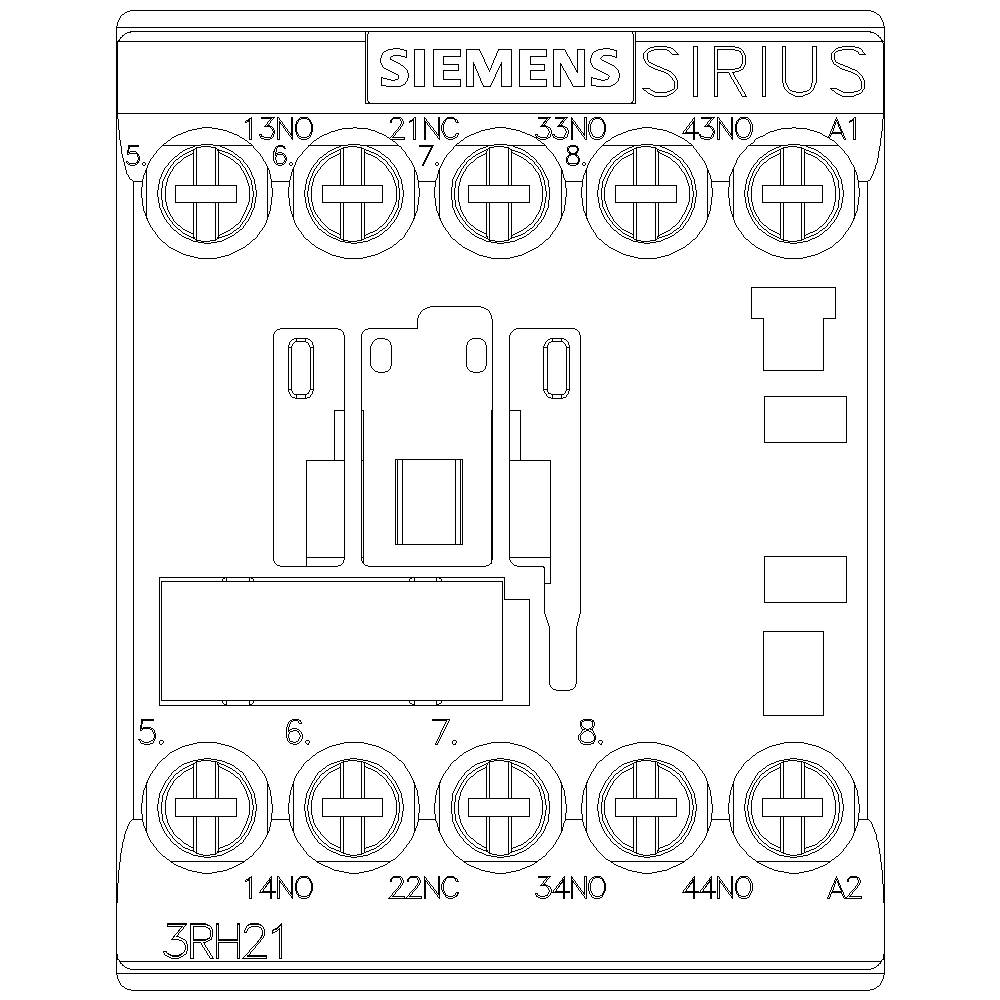

'Zeichnung eines Siemens Sirius Schaltgeräts mit Anschlussklemmen. Modellnummer 3RH21 ist unten links sichtbar.'

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Schraubklemme

Verpackungsart

Single

Typ

3RH2131-1AF00

Datenblatt (PDF)

Lieferung Di., 15. Sept.

100 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

23,89 €

zzgl. MwSt.

5,40 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 7. Sept.

Versand

36,97 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschütz, 3S+1Ö, AC 110V, 50/60Hz, S00, Schraubanschluss

AC-Hilfsschütz,AC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,Schütz,Steuerschütz

Technische Daten

Spannungsart: AC

Verpackungsart: Single

Produkt-Art: Hilfsschütz

Typ: 3RH2131-1AF00

Baugröße: S00

Polzahl: 4polig

Hilfskontaktart: 1 Öffner
3 Schließer

Steuerspannung (min.): 110 V/AC

Steuerspannung (max.): 110 V/AC

Steuerspannungs-Bereich: 110 - 110 V/AC

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schraubklemme

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 3

: 1

: 3 A

: 110-110 V

: 110-110 V

: FALSE

: Schraubanschluss

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1702376 Siemens 3RH2131-1AF00 Hilfsschütz Passend für Marke (Relais): Siemens Single 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1702376 Siemens 3RH2131-1AF00 Hilfsschütz Passend für Marke (Relais): Siemens Single 1 St.

Beschreibung

Hilfsschütz, 3 S + 1 Ö, AC 110 V, 50 / 60 Hz, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 3S+1Ö 110VAC 50/60Hz 3RH2131-1AF00, Verpackungseinheit: 1 Stk., EAN: 4011209847576
