Siemens 3RH2131-1AP00 Schütz 230 V/AC 10 A 1 St. kaufen

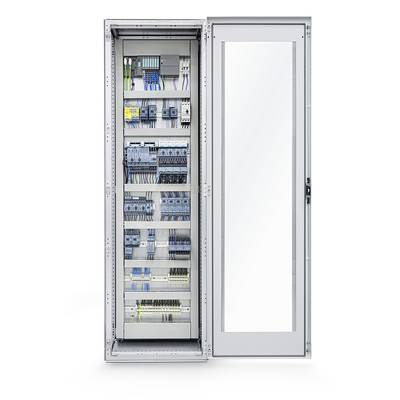

Server-Schrank mit offenem Tür, zeigt geordnete elektronische Komponenten und Kabel für Netzwerkverwaltung und Datenkommunikation.

Anwendungsbild

'Diagramm der Komponenten eines Hilfsschützsystems, zeigt verschiedene Module, deren Anschlüsse und zugehörige Adapter in einem Schaltkreis.'

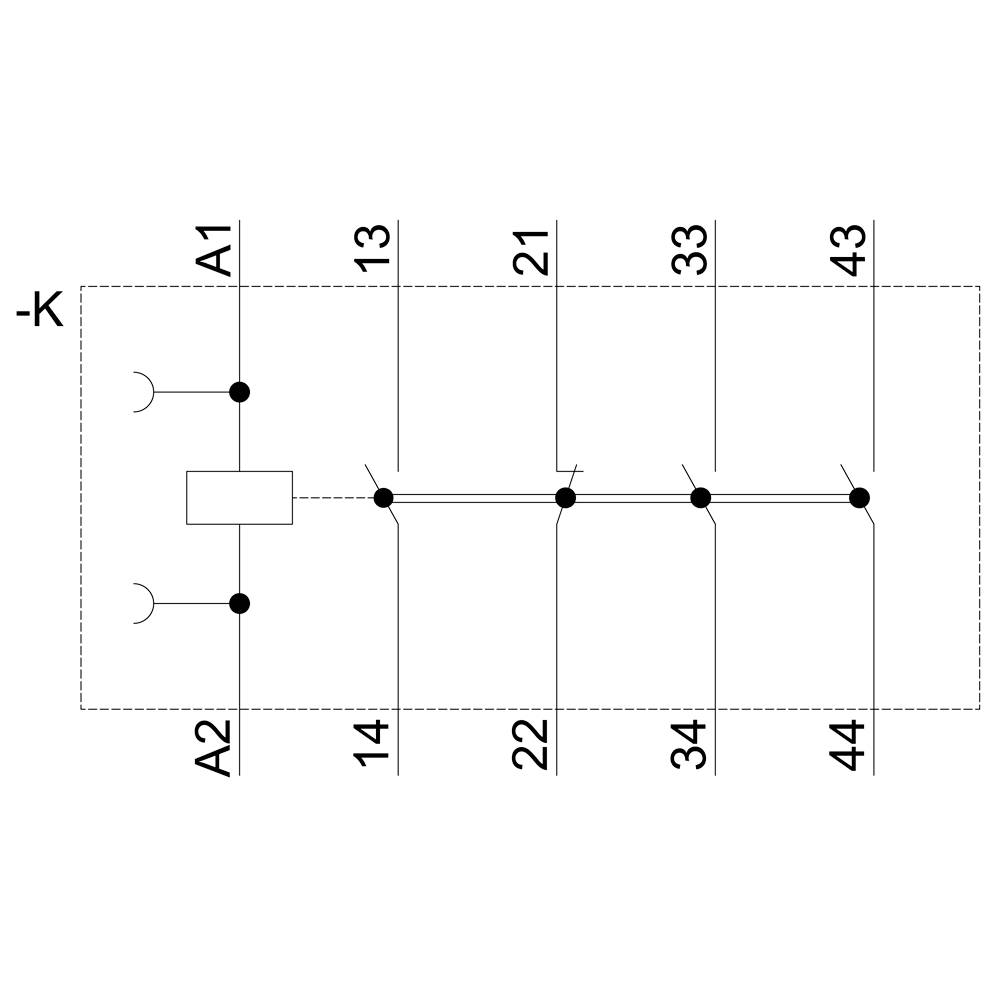

Schaltplan zeigt eine Relaislogik mit Spulenanschluss A1 und A2, vier Schalterpaare bei 14-44. Diagramm für elektrische Steuerung.

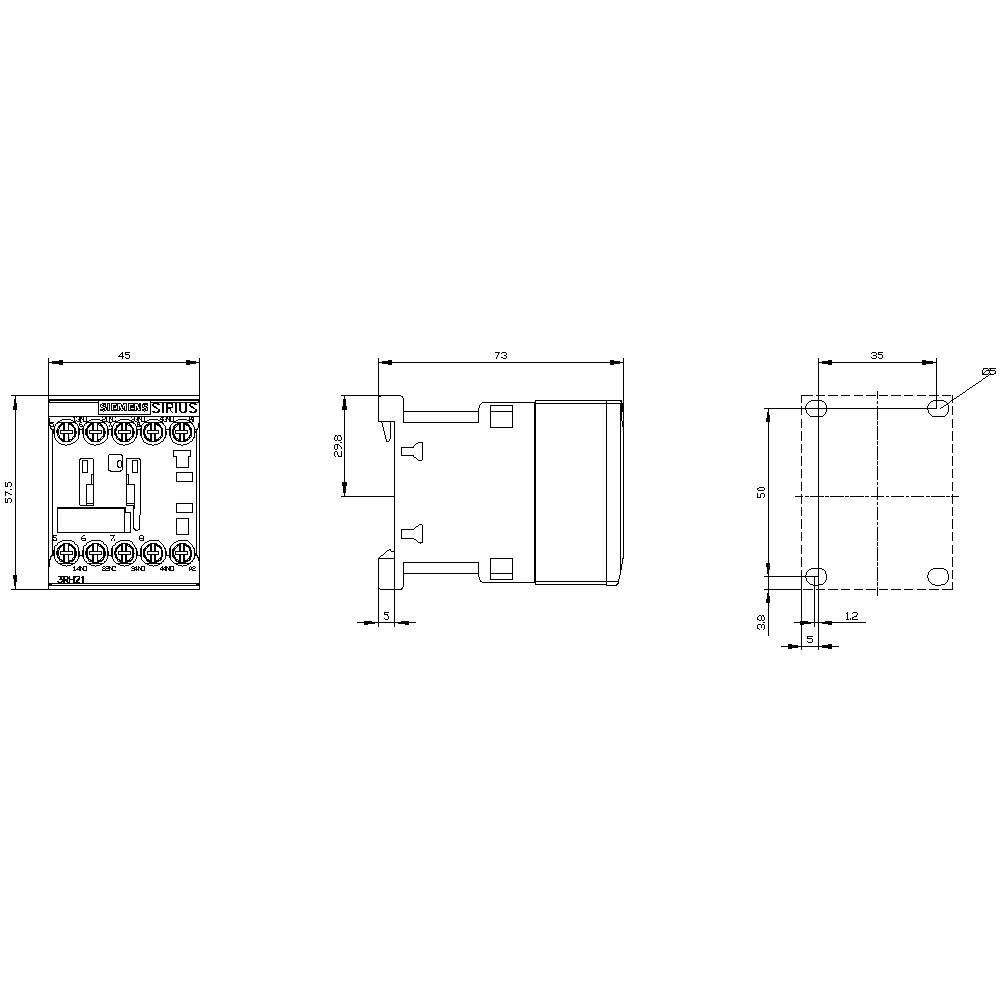

Technische Zeichnung eines elektrischen Bauteils mit frontalem, seitlichem und oberem Ansicht. Maße in Millimetern angegeben.

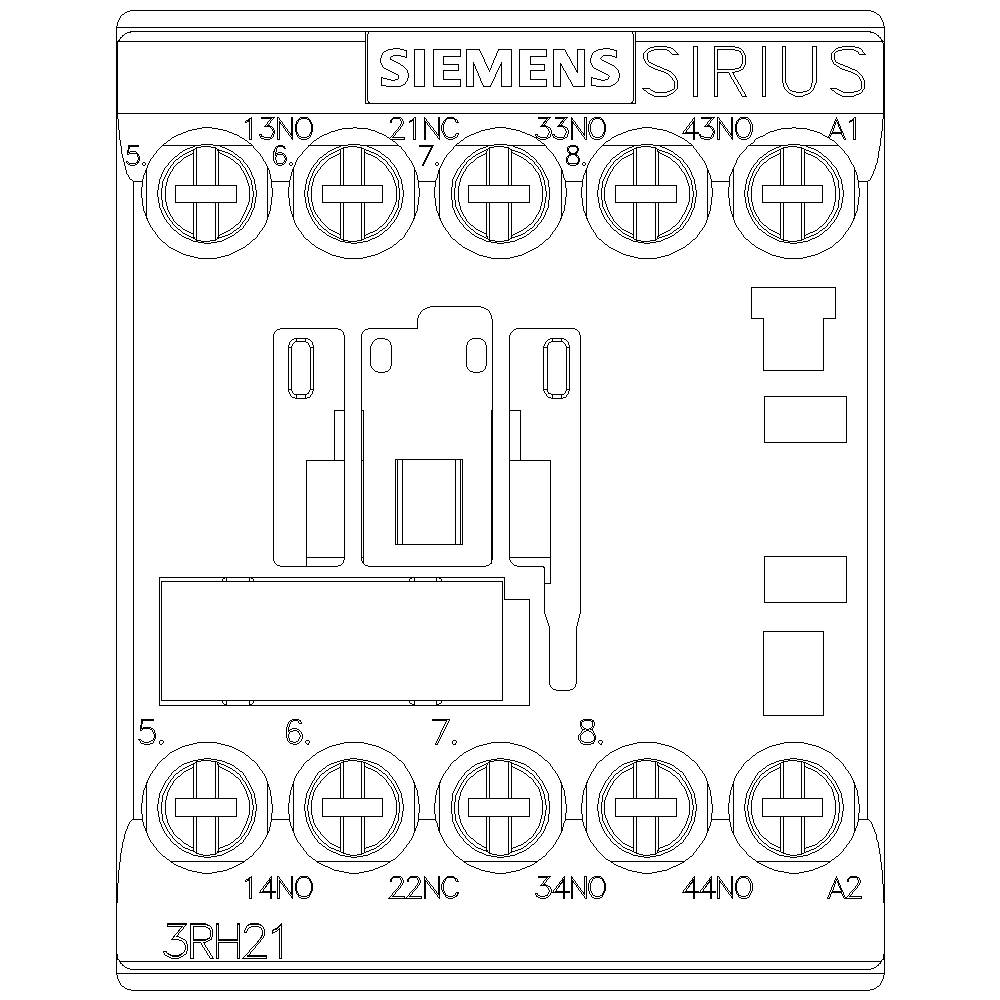

Elektrisches Schaltgerät 'Siemens Sirius 3RH21'. Oberseite zeigt Schaltkreise und Anschlussklemmen. Verwendet für Steueranwendungen.

1/5

Anwendungsbild

Produkt-Art

Schütz

Polzahl

4polig

Nennspannung

230 V/AC

Laststrom

10 A

Anschluss

Schraubklemme

Datenblatt (PDF)

Sofort-Lieferung Mi., 16. Sept.

6 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

29,64 €

zzgl. MwSt.

Nur noch 6 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Sofort-Lieferung morgen

10 Stück

4,95 € Versand

Versand

36,13 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschütz, 3S+1Ö, AC 230V, 50/60Hz, S00, Schraubanschluss

Anzahl Schlieer: 3
Bemessungs-/Laststrom: 10:00:00
Produkttyp: Hilfsschütz
Typ: Hilfsschütz

Technische Daten

Hilfsschütz, 3 S + 1 Ö, AC 230 V, 50 / 60 Hz, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis. Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA). Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalterblöcke bis auf 8 Pole erweitern. Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden. Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Produkt-Art: Schütz

Typ: 3RH2131-1AP00

Baugröße: S00

Polzahl: 4polig

Hilfskontaktart: 3 Schließer
1 Öffner

Nennspannung: 230 V/AC

Laststrom: 10 A

Montageart: Hutschiene

Anschluss: Schraubklemme

Mechanische Lebensdauer: 3.0E7

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 3

: 1

: 3 A

: 230-230 V

: 230-230 V

: FALSE

: Schraubanschluss

: AC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1431144 Siemens 3RH2131-1AP00 Schütz 230 V/AC 10 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1431144 Siemens 3RH2131-1AP00 Schütz 230 V/AC 10 A 1 St.

Beschreibung

Hilfsschütz, 3 S + 1 Ö, AC 230 V, 50 / 60 Hz, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 230AC 3S+1Ö S00 3RH2131-1AP00, Verpackungseinheit: 1 Stk., EAN: 4011209847484
