Siemens 3RH2131-1BA40 Hilfsschütz 3 Schließer ohne LED Piece 1 St. kaufen

Ein Siemens Sirius Schütz, Modell 3RH21, Hauptkomponente in elektrischen Steuerkreisen, dargestellt in einem technischen Diagramm.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit verschiedenen elektrischen Komponenten und Verkabelungen, die auf mehreren Ebenen angeordnet sind.

Abbildung eines Schaltplans zur Verdrahtung von Hilfsschützen. Beschriftungen zeigen Komponenten wie Leistungsträger, Adapter und Bausätze.

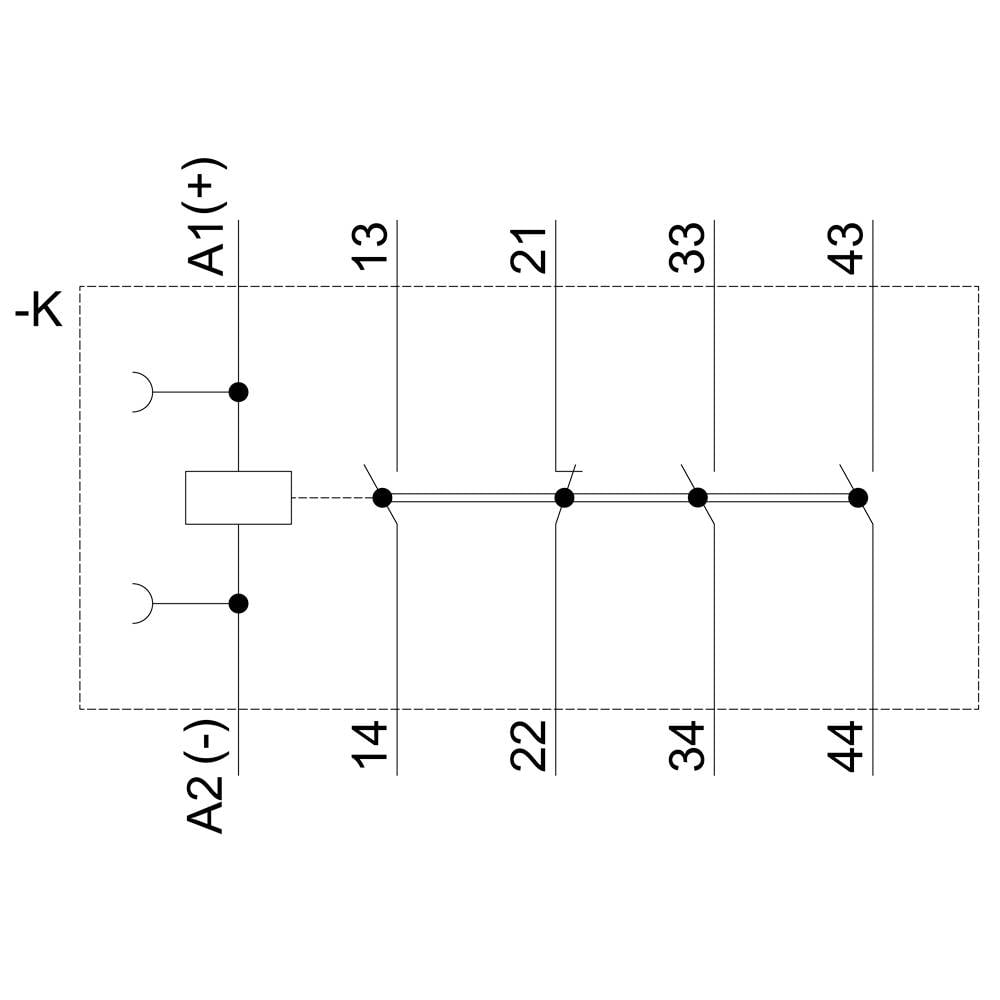

Schaltskizze eines Relais: Anschlüsse A1 (+), A2 (-), 13, 21, 33, 43 und Schaltverbindungen: 14, 22, 34, 44. Komponenten in Reihe verbunden.

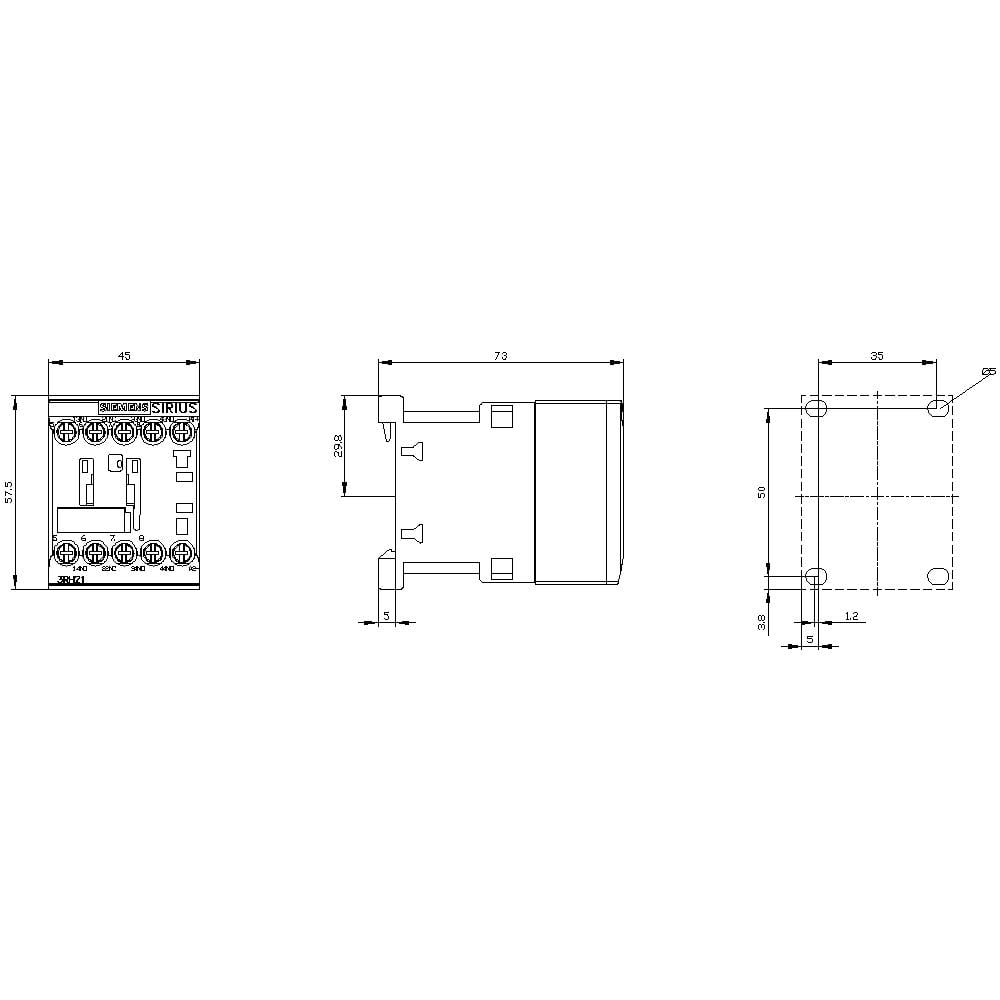

Technische Zeichnung eines elektrischen Relais mit Seiten- und Draufsicht. Maße und technische Details sind zur Montage angegeben.

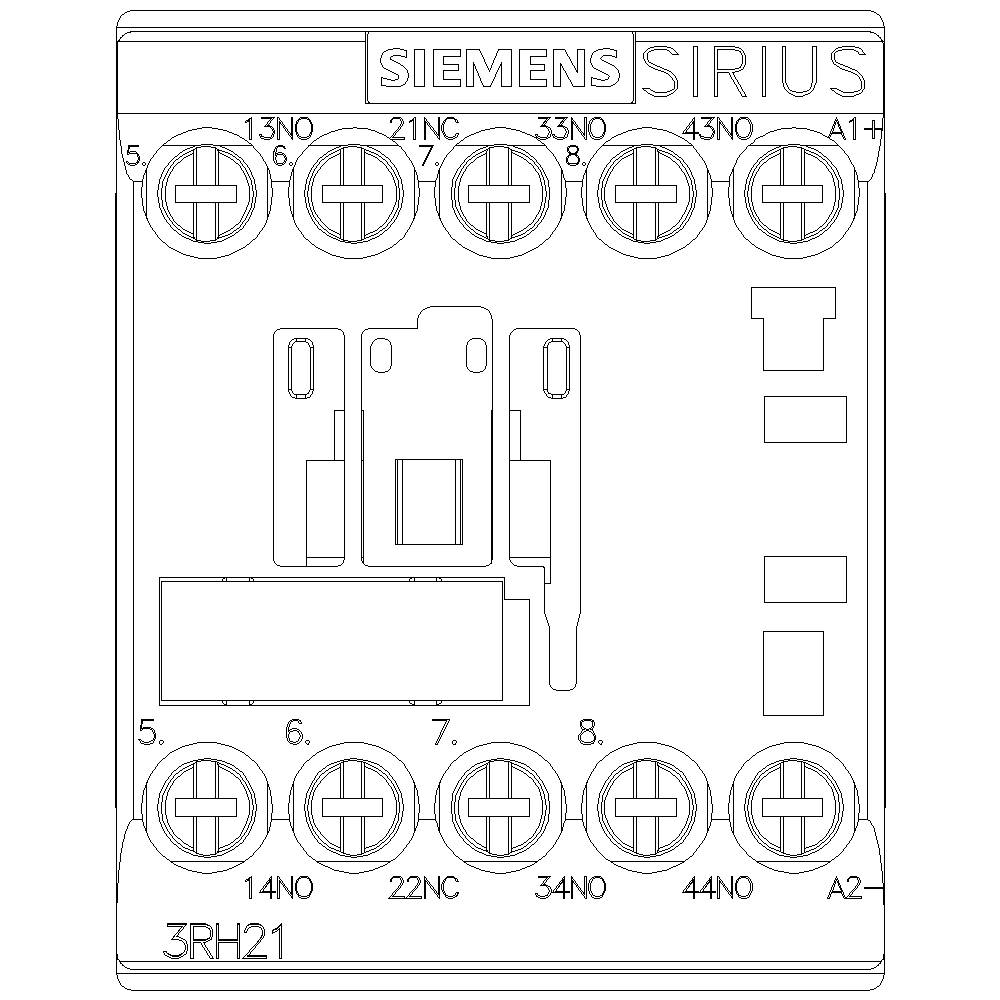

Ein Schaltgerät der Marke Siemens Sirius, Modell 3RH21. Oben und unten befinden sich jeweils vier runde Anschlüsse, nummeriert und beschriftet.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Verpackungsart

Piece

Typ

3RH2131-1BA40

Baugröße

S00

Datenblatt (PDF)

Lieferung Di., 15. Sept.

100 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

30,66 €

zzgl. MwSt.

5,40 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 7. Sept.

Versand

39,49 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschütz, 3S+1Ö, DC 12V, S00, Schraubanschluss

0 V, 12 V, DC, 3 A, Mit LED-Anzeige: nein, Geeignet für Handbedienung: nein, Schnittstelle: nein, 1, 3, Schraubanschluss

Unser Service für Sie

Technische Daten

Spannungsart: DC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3RH2131-1BA40

Baugröße: S00

Polzahl: 4polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Öffner
3 Schließer

Steuerspannung (min.): 12 V/DC

Steuerspannung (max.): 12 V/DC

Steuerspannungs-Bereich: 12 - 12 V/DC

Dauerstrom (max.): 3 A

Passend für Serie: Siemens Bauform S00

Besonderheiten: ohne LED

Montageart: Schnappbefestigung
Schraubbefestigung

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 3

: 1

: 3 A

: Schraubanschluss

: DC

Dokumente & Downloads

Datenblatt

Datenblatt 1736380 Siemens 3RH2131-1BA40 Hilfsschütz 3 Schließer ohne LED Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1736380 Siemens 3RH2131-1BA40 Hilfsschütz 3 Schließer ohne LED Piece 1 St.

Beschreibung

Hilfsschütz, 3 S + 1 Ö, DC 12 V, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Ausführung

Ausstattung: 0 V, 0 V, 12 V, DC

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 3S+1Ö 12VDC S00 3RH2131-1BA40, Verpackungseinheit: 1 Stk., EAN: 4011209848764

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
