Siemens 3RH2140-1AB00 Hilfsschütz 4 Schließer Passend für Marke (Relais): Siemens Piece 1 St. kaufen

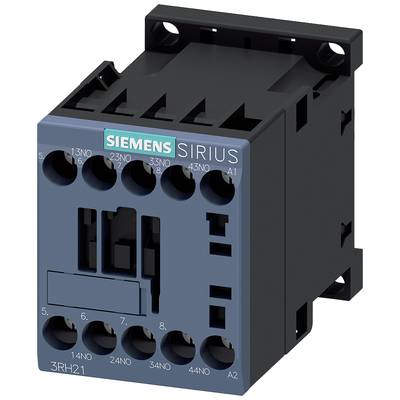

'Siemens SIRIUS Schütz'; ein elektrisches Schaltgerät mit mehreren Klemmen auf der Vorderseite für Steuerungsanwendungen.

Abbildung ähnlich

Ein geöffneter Schrank mit elektrischen Schalttafeln, Verkabelung und Steuergeräten, die in verschiedenen Regalen organisiert sind.

'Diagramm zeigt verschiedene Hilfsschütze und Koppelhilfsschütze für Hilfsstromkreise, mit Details zu Funktionen und Anschlüssen.'

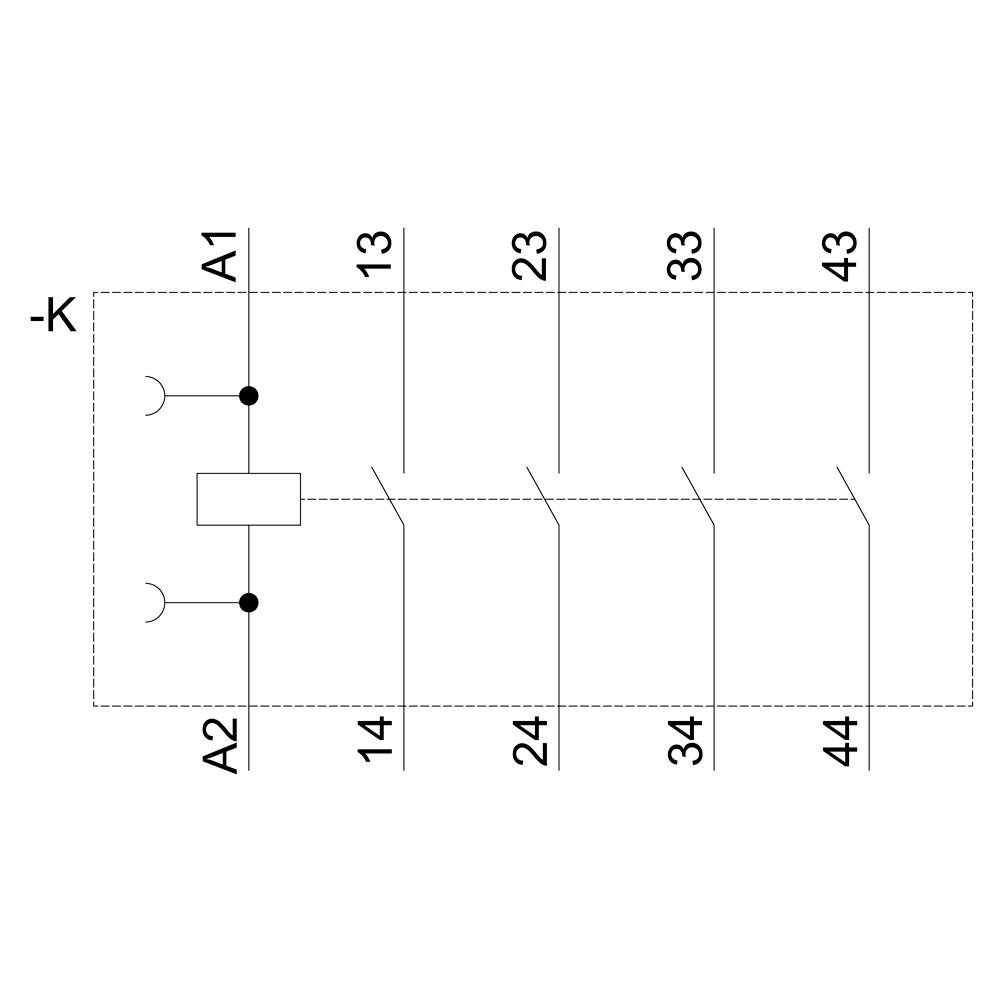

Schaltplan eines Relais mit einem Spulenkontakt A1-A2 links und Schaltkontakten 13-14, 23-24, 33-34, 43-44 rechts.

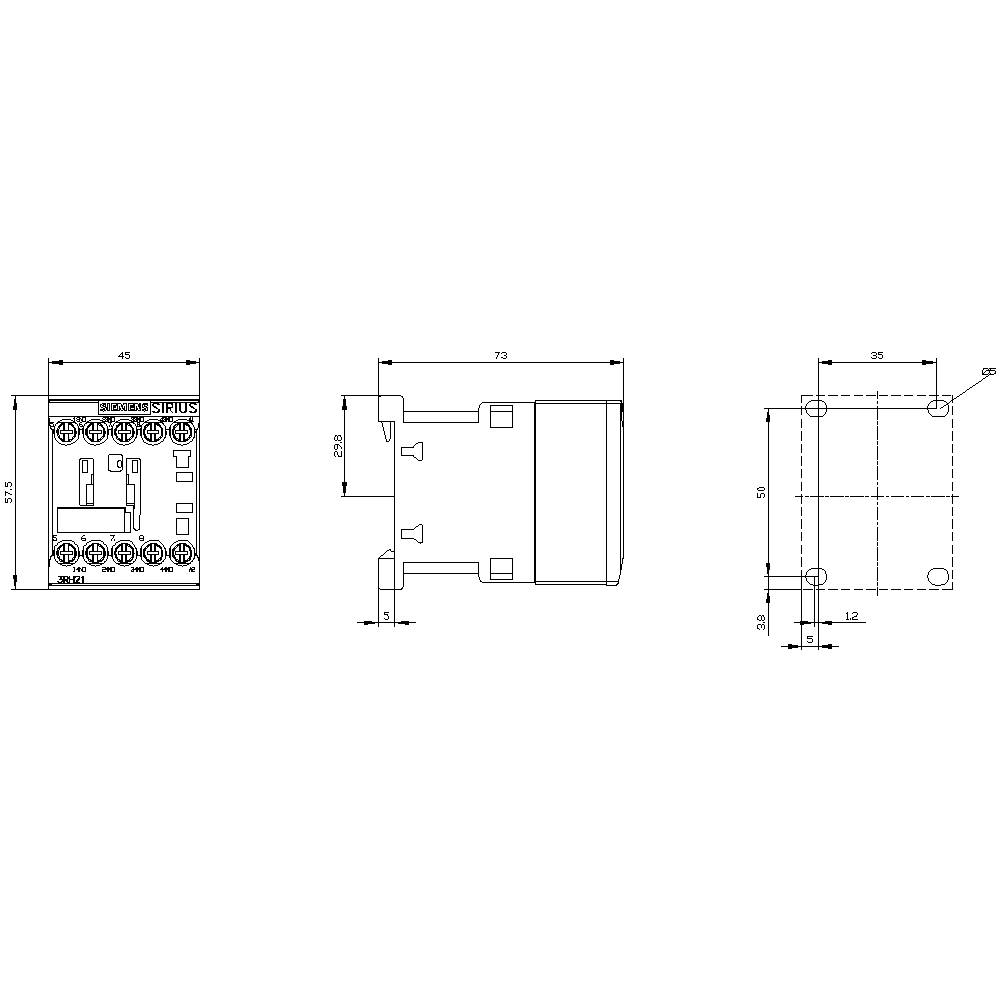

Technische Zeichnung eines rechteckigen Relais mit Abmessungen in Millimetern, seitliche und obere Ansichten gezeigt.

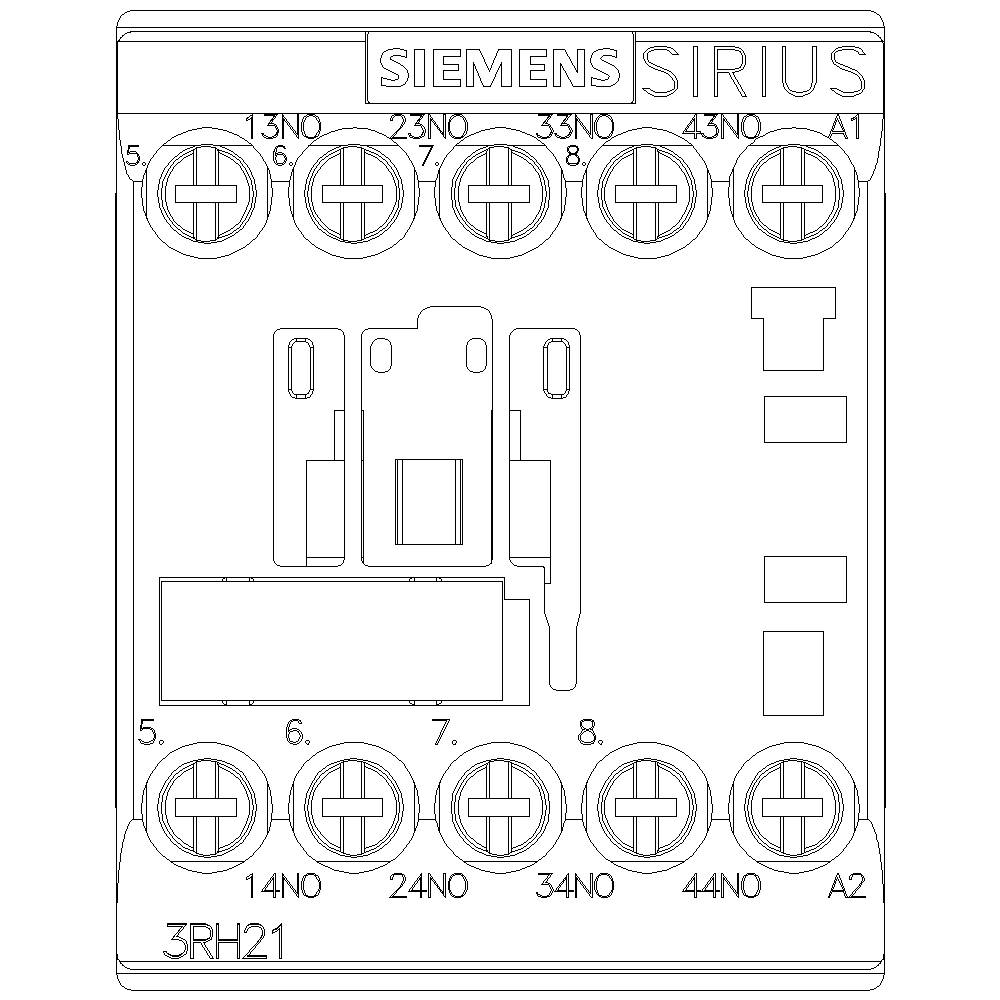

Schaltrelais von Siemens Sirius mit Modelnummer 3RH21. Zeigt Anschlüsse und Beschriftungen der Klemmen: 13NO, 23NO, 33NO, 43NO, A1, A2.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Schraubklemme

Verpackungsart

Piece

Typ

3RH2140-1AB00

Datenblatt (PDF)

Lieferung Do., 3. Sept.

10 Stück

Verkauf und Versand:

One4Business Solutions GmbH AGB

Anzahl

Stück

Gesamt

26,57 €

zzgl. MwSt.

5,15 €

Nur noch 10 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Di., 1. Sept.

2 Stück

Versand

36,97 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschütz, 4S, AC 24V, 50/60Hz, S00, Schraubanschluss

Die Hilfsschütze 3RH2 lösen die bewährte Baureihe
3RH1 ab.Einfach - effizient - immer aktuell - der SIRIUS Systembaukasten.

Technische Daten

Spannungsart: AC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3RH2140-1AB00

Baugröße: S00

Polzahl: 4polig

Kontaktart: 4 Schließer

Hilfskontaktart: 4 Schließer

Steuerspannung (max.): 24 V/AC

Steuerspannungs-Bereich: 24 V/AC (max)

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schraubklemme

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 4

: 3 A

: 24-24 V

: 24-24 V

: FALSE

: Schraubanschluss

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1745082 Siemens 3RH2140-1AB00 Hilfsschütz 4 Schließer Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745082 Siemens 3RH2140-1AB00 Hilfsschütz 4 Schließer Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Hilfsschütz, 4 S, AC 24 V, 50 / 60 Hz, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Ausführung

Ausstattung: 24 V, 24 V, 0 V, AC

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 4S 24VAC 50/60Hz 3RH2140-1AB00, Verpackungseinheit: 1 Stk., EAN: 4011209847538
