Siemens 3RT2024-2BB40 Leistungsschütz 3 Schließer 690 V/AC 1 St. kaufen

Ein Siemens SIRIUS Schütz, ein elektrisches Schaltgerät, wird gezeigt. Es hat mehrere Anschlussklemmen und ist dunkelgrau.

Abbildung ähnlich

Industrieanlage mit offenem Schaltschrank und laufender Maschine im Hintergrund, die durch ein nasses Fenster sichtbar ist.

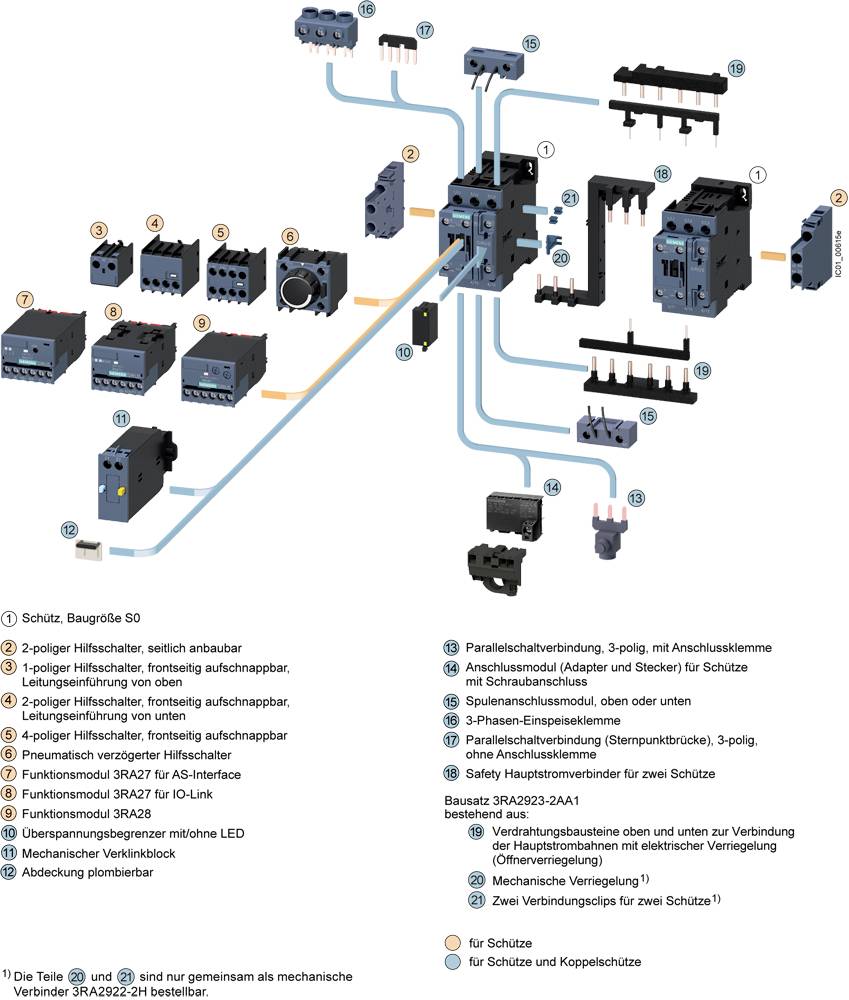

Diagramm, das die Verkabelung und den Anschluss verschiedener elektrischer Bauteile zeigt, einschließlich Schütze und Hilfsschalter.

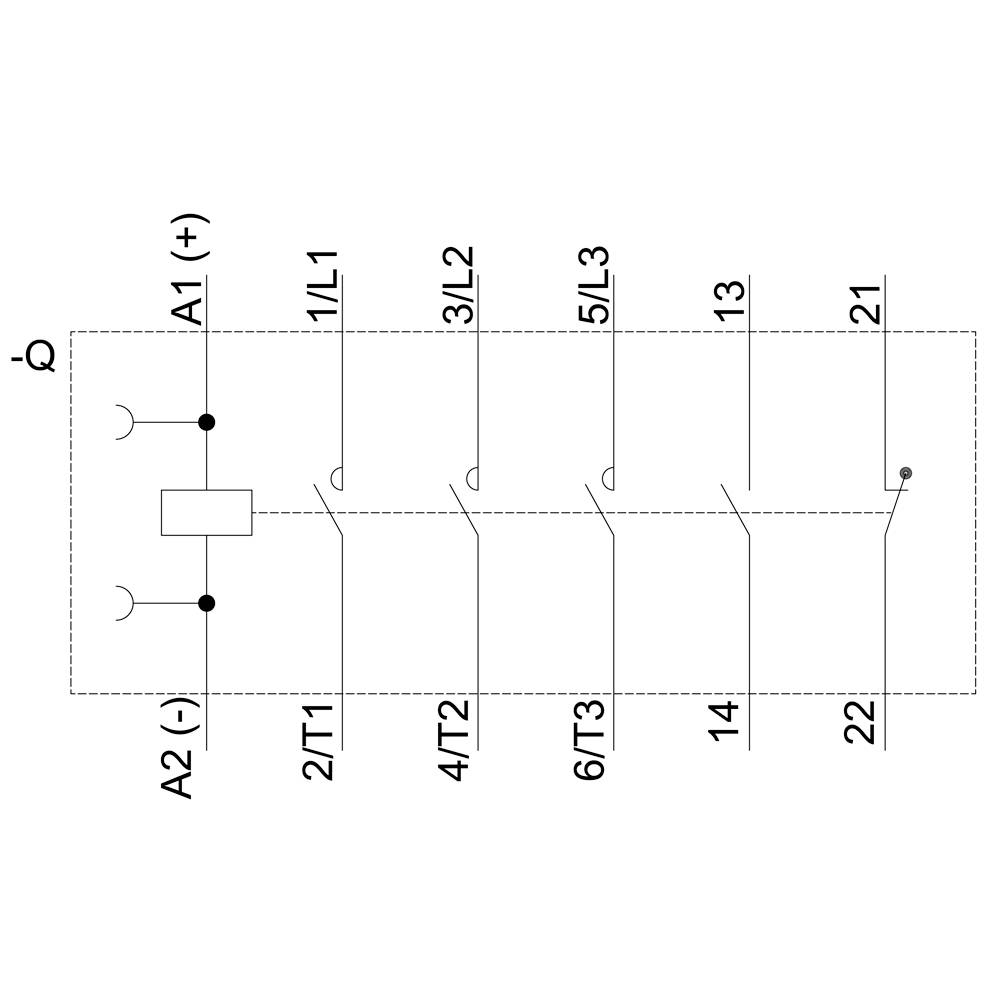

'Schematischer Schaltplan eines elektrischen Motorschalters mit sechs Verbindungspunkten, nummeriert von A1(+), A2(-) bis 22.'

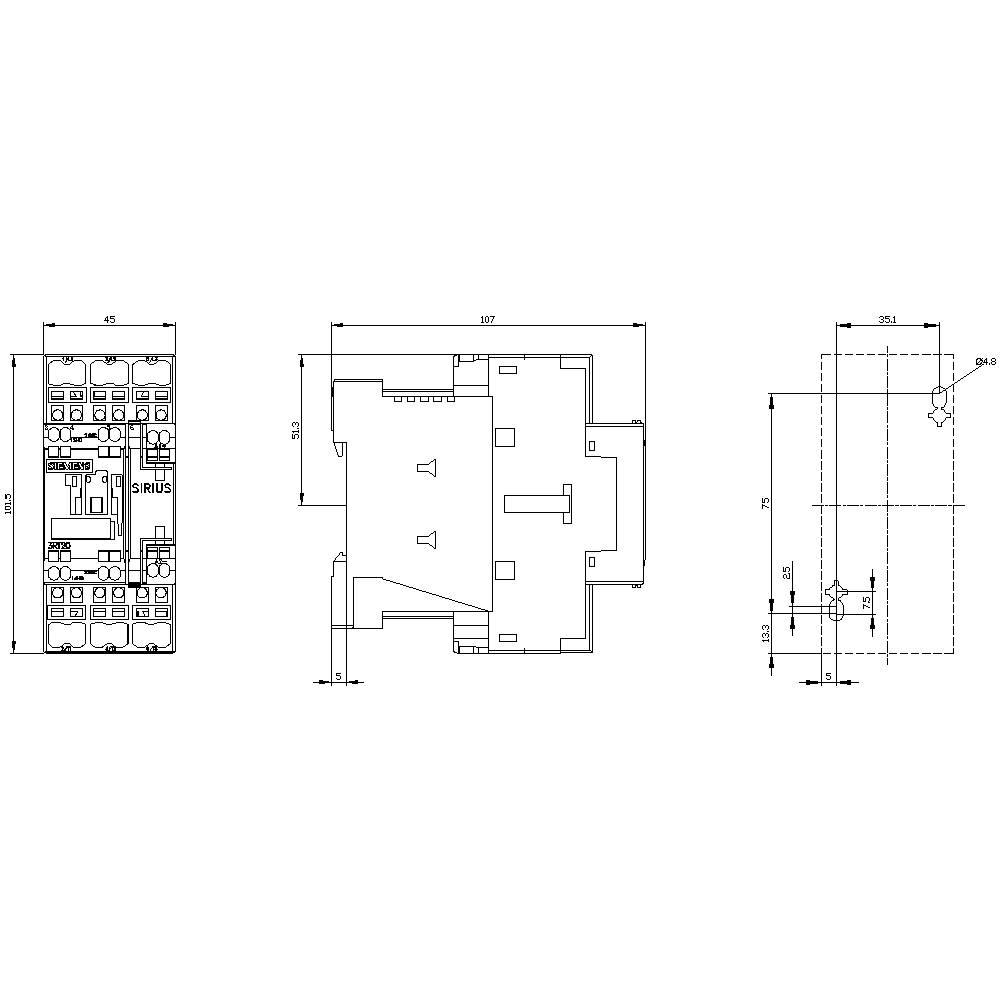

Technische Zeichnung eines elektrischen Schalters mit mehreren Ansichten und detaillierten Abmessungen für die Installation.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Federzuganschluss

Typ

3RT2024-2BB40

Datenblatt (PDF)

Lieferung Mi., 2. Sept.

2 Stück

Verkauf und Versand:

spares4less AGB

Anzahl

Stück

Gesamt

42,01 €

zzgl. MwSt.

5,80 €

Nur noch 2 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 9. Sept.

Versand

84,03 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Schütz, AC-3e, 12 A/5,5 kW/400V, 3-polig, DC 24V, 1S+1Ö, Federzuganschluss

24 V, DC, 3, Federzuganschluss, 40 A, 12 A, 5,5 kW, 12,5 A, 5,51624062 kW, 1, Geeignet für Reiheneinbau: ja

Unser Service für Sie

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 6 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2024-2BB40

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 102 mm

Tiefe: 107 mm

Abm.: (B x H x T) 45 x 102 x 107 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 1

: 12 A

: 40 A

: 24-24 V

: Federzuganschluss

: DC

: 12.5 A

: 5.516

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1704304 Siemens 3RT2024-2BB40 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1704304 Siemens 3RT2024-2BB40 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 12 A, 5,5 kW / 400 V, 3-polig, DC 24 V, Hilfskontakte: 1 S + 1 Ö, Federzuganschluss, Baugröße: S0 Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
