Siemens 3RT2025-2KB40 Leistungsschütz 3 Schließer 690 V/AC 1 St. kaufen

Ein grauer Siemens Sirius Schütz mit mehreren Anschlussklemmen, verwendet in elektrischen Steuerkreisen für das Schalten von Storantrieben.

Abbildung ähnlich

Schaltschrank neben verregnetem Fenster; im Hintergrund verschwommene Maschinen. Kontrast zwischen Technik drinnen und Wetter draußen.

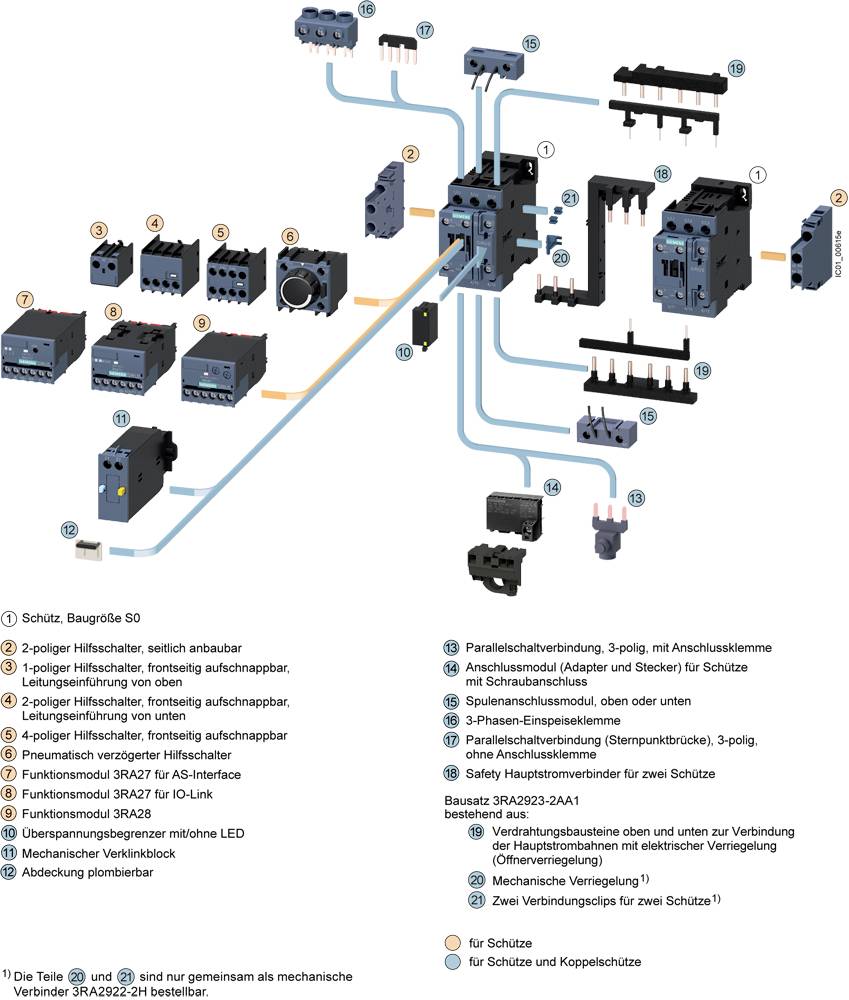

Diagramm eines elektrischen Schaltkreises mit Bauteillisten. Zeigt Schütze, Hilfsschalter, Anschlussklemmen, LEDs und Verkabelung. Beschriftet mit Funktionsbeschreibung und Bestellhinweisen.

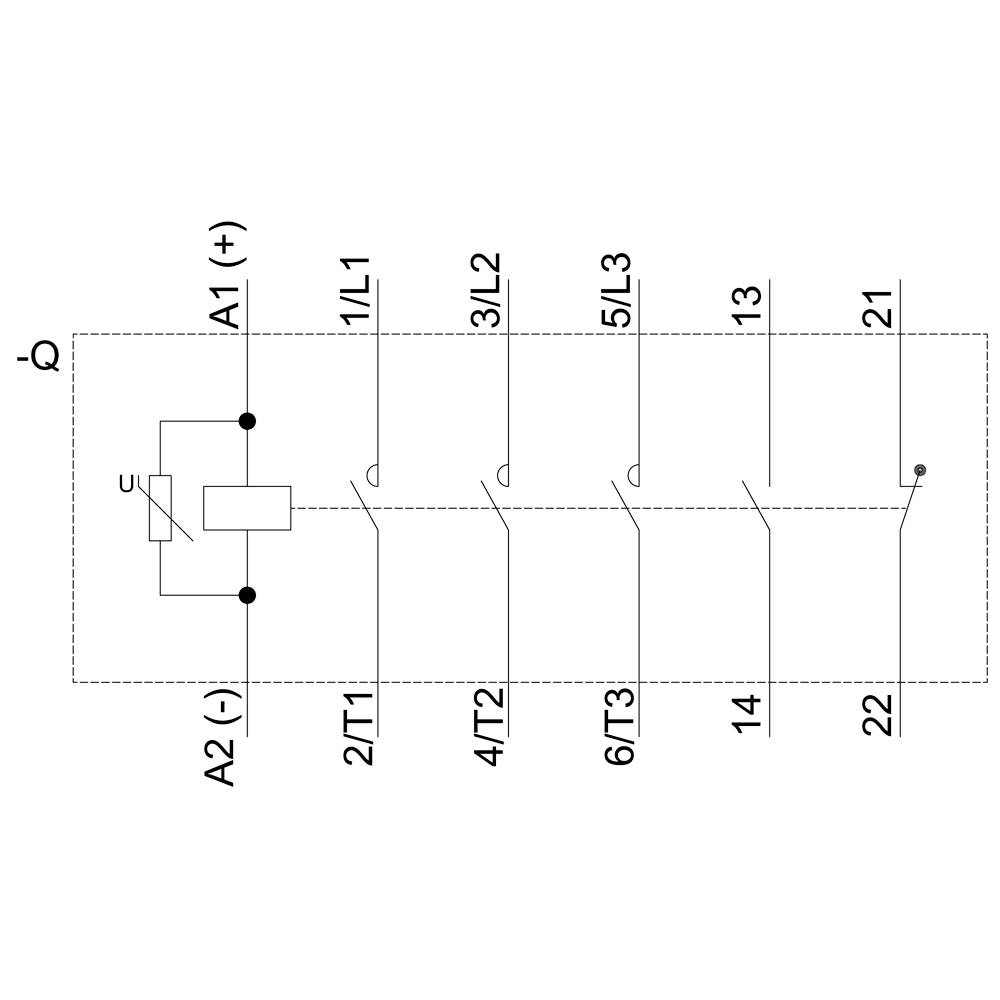

Diagramm eines Schaltplans mit mehreren Anschlüssen, darunter A1, A2, 1L1, 3L2, 5L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22.

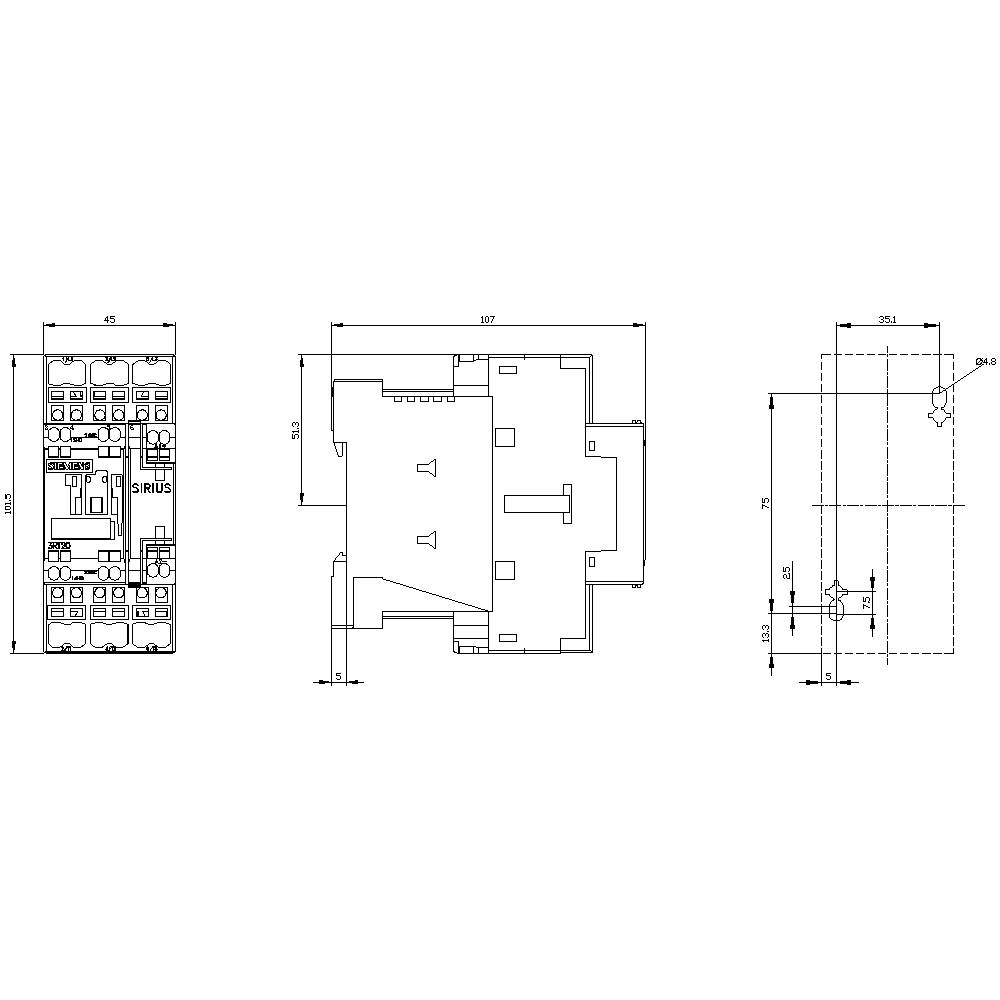

Technische Zeichnung eines elektrischen Schaltgeräts mit Abmessungen und detaillierten Ansichten. Enthält Maßangaben und Skizzierungen.

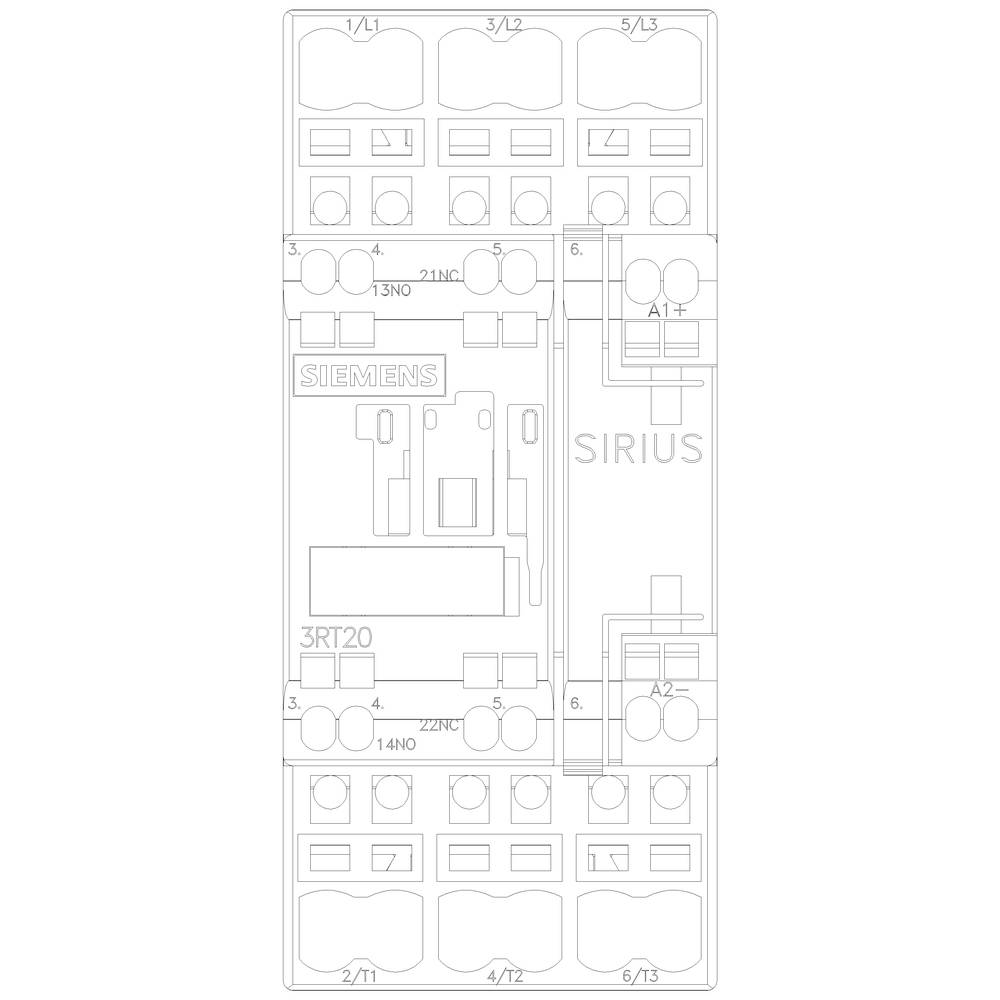

Schaltplan eines Siemens Sirius 3RT20 Schützes mit Bezeichnungen der Anschlüsse und Steuerkontakte in Vorderansicht.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Federzuganschluss

Typ

3RT2025-2KB40

Datenblatt (PDF)

Lieferung Di., 1. Sept.

6 Stück

Verkauf und Versand:

One4Business Solutions GmbH AGB

Anzahl

Stück

Gesamt

98,92 €

zzgl. MwSt.

5,16 €

Nur noch 6 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 7. Sept.

Kostenfreier Versand

162,00 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Koppelschütz, AC-3e, 17 A/7,5 kW/400V, 3-polig, DC 24V, 1S+1Ö, Federzuganschluss

24 V, DC, 3, Federzuganschluss, 40 A, 17 A, 7,5 kW, 15,5 A, 7,3549875 kW, 1, Geeignet für Reiheneinbau: ja

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 6 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2025-2KB40

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 102 mm

Tiefe: 107 mm

Abm.: (B x H x T) 45 x 102 x 107 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 7.5 kW

: 3

: 1

: 1

: 17 A

: 40 A

: 24-24 V

: Federzuganschluss

: DC

: 15.5 A

: 7.355

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1739869 Siemens 3RT2025-2KB40 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1739869 Siemens 3RT2025-2KB40 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 17 A, 7,5 kW / 400 V, 3-polig, DC 24 V, 0,7-1,25* US, mit eingestecktem Varistor, Hilfskontakte: 1 S + 1 Ö, Federzuganschluss, Baugröße: S0, geeignet für SPS-Ausgänge, nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
