Siemens 3RT2037-1NB30 Schütz 3 Schließer 30 kW 24 V/DC, 24 V/AC 65 A mit Hilfskontakt 1 St. kaufen

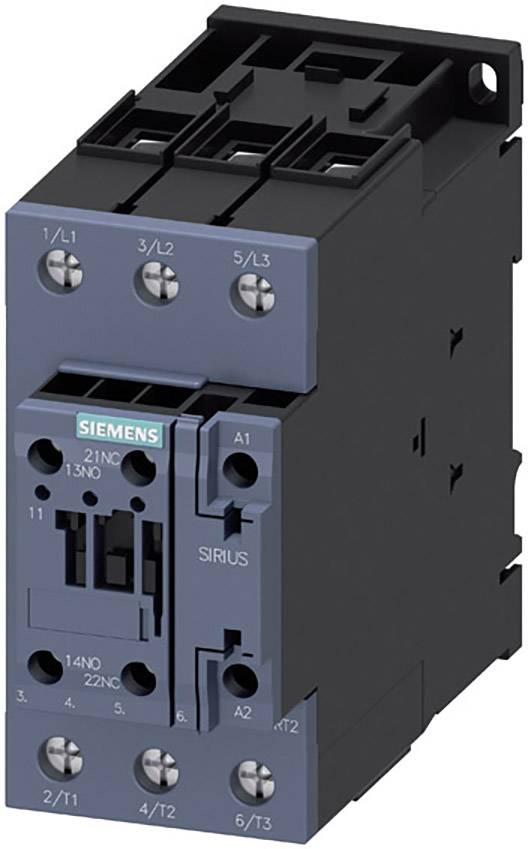

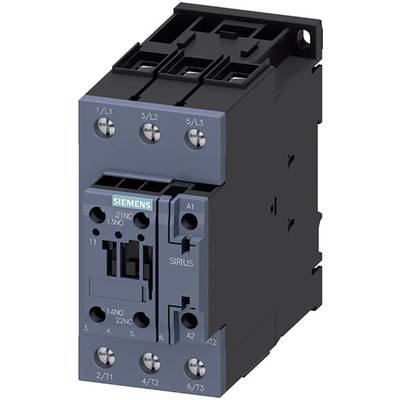

'Siemens Sirius Schütz', ein elektrisches Schaltgerät mit grauem Gehäuse und blauen Kanten, das zur Steuerung von Stromkreisen verwendet wird.

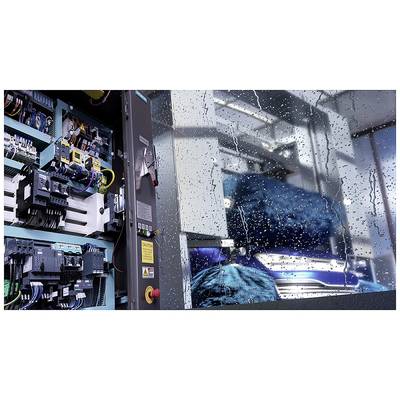

Industrieschrank mit offenem Steuerungssystem und Maschinenansicht durch regennasses Fenster, was industrielle Wartung oder Produktion andeutet.

Abbildung eines Schaltplans: Hauptschalter mit aufschraubbaren Hilfskontakten, Spulenspannung, mechanische Verriegelung und Komponentenbeschriftung.

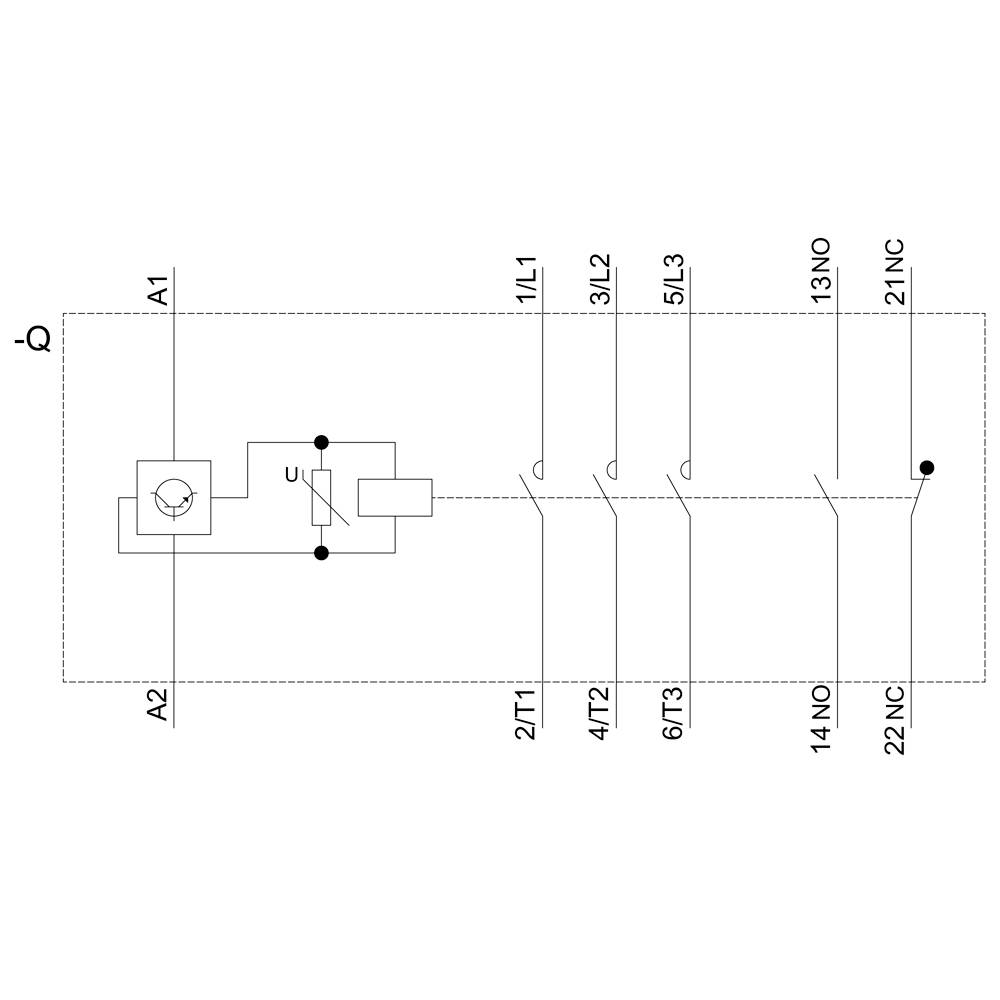

Schaltplan eines Elektromotors mit Schütz. Verbindungen: L1, L2, L3, und Steuerleitungen 13NO, 14NO, 21NC, 22NC. Symbole für Spule und Druckknopf.

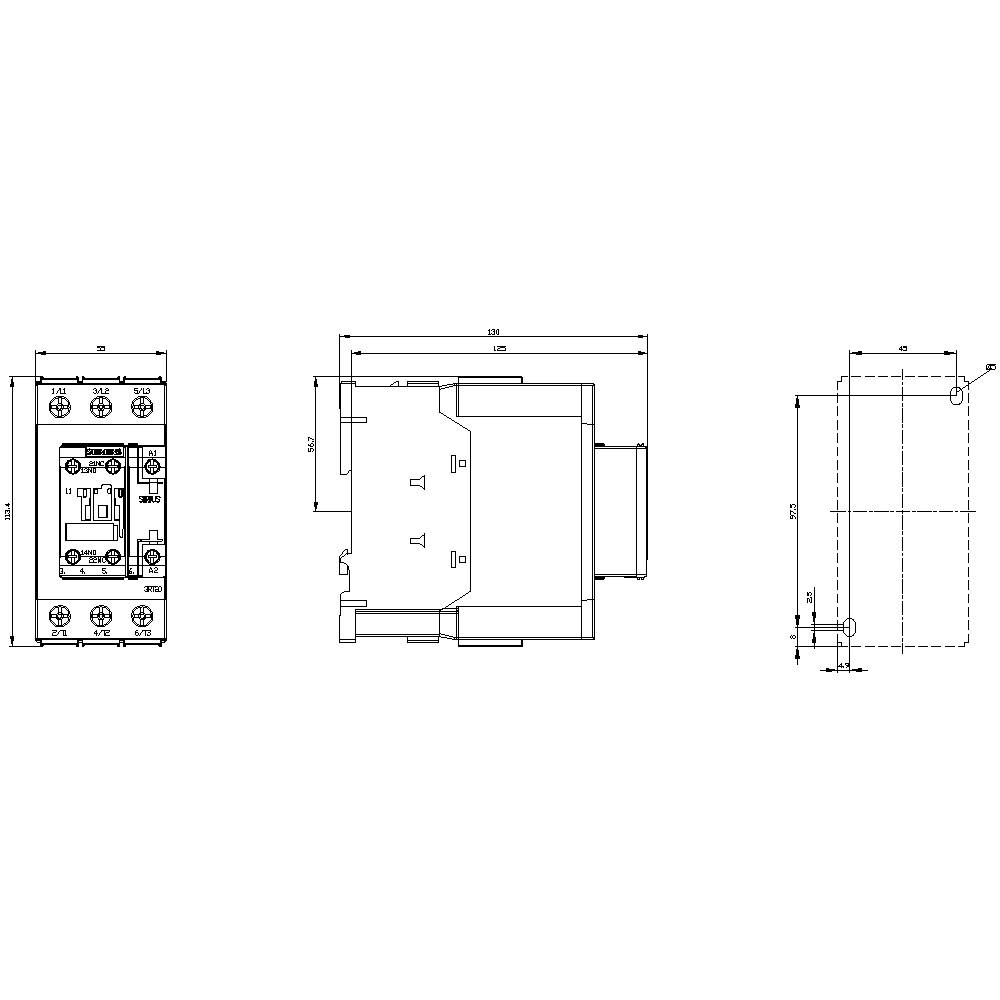

Technische Zeichnung eines elektrischen Teils mit Maßangaben in Millimetern, zeigt Vorder-, Seiten- und Draufsicht mit detaillierten Abmessungen.

1/5

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

3polig

Nennspannung

24 V/DC

24 V/AC

Laststrom

65 A

Leistung

30 kW

Datenblatt (PDF)

2 Stück

Verkauf und Versand:

adlercommerce AGB

Anzahl

Stück

Gesamt

€

Nur noch 2 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot für Sie (Preise für 1 Stück)

Conrad Electronic

AGB & Rückgaberichtlinien

Kostenfreier Versand

Unser Angebot

€

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Schütz, AC-3e, 65 A/30 kW/400V, 3-polig, AC/DC 20-33V, 1S+1Ö, Schraubanschluss

Drehstromschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Schaltmodul,Schütz

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Gewicht: 1.113 kg
Verlustleistung: 3.8 W

Produkt-Art: Schütz

Typ: 3RT2037-1NB30

Baugröße: S2

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Schließer
1 Öffner

Nennspannung: 24 V/DC
24 V/AC

Steuerspannung (min.): 20 V/DC
20 V/AC

Steuerspannung (max.): 33 V/DC
33 V/AC

Steuerspannungs-Bereich: 20, 20 - 33, 33 V/DC, V/AC

Schaltspannung (max.): 400 V/AC

Laststrom: 65 A

: 30 kW

Besonderheiten: mit Hilfskontakt

Montageart: Hutschiene

Anschluss: Schraubklemme

Mechanische Lebensdauer: 1.0E7

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 55 mm

Höhe: 114 mm

Tiefe: 130 mm

Abm.: (B x H x T) 55 x 114 x 130 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 30 kW

: 3

: 1

: 1

: 65 A

: 80 A

: 20-33 V

: 20-33 V

: 20-33 V

: Schraubanschluss

: AC/DC

: 55 A

: 36.775

Dokumente & Downloads

Datenblatt

Datenblatt 1431151 Siemens 3RT2037-1NB30 Schütz 3 Schließer 30 kW 24 V/DC, 24 V/AC 65 A mit Hilfskontakt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1431151 Siemens 3RT2037-1NB30 Schütz 3 Schließer 30 kW 24 V/DC, 24 V/AC 65 A mit Hilfskontakt 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 65 A, 30 kW / 400 V, 3-polig, AC/DC 20-33 V, 50/60 Hz, mit integriertem Varistor, Hilfskontakte: 1 S + 1 Ö, Schraubanschluss, Baugröße: S2 Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
