Siemens 3RV1011-1BA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 1.4

Ein elektrischer Schalter mit der Aufschrift 'Siemens Sirius', zeigt einen Umschalter von 'I' (Ein) auf 'O' (Aus), grünem Knopf für 'Test'.

Abbildung ähnlich

Ein offener Schaltschrank mit elektronischen Komponenten neben einem Fenster mit Wassertropfen, durch das eine industrielle Maschine sichtbar ist.

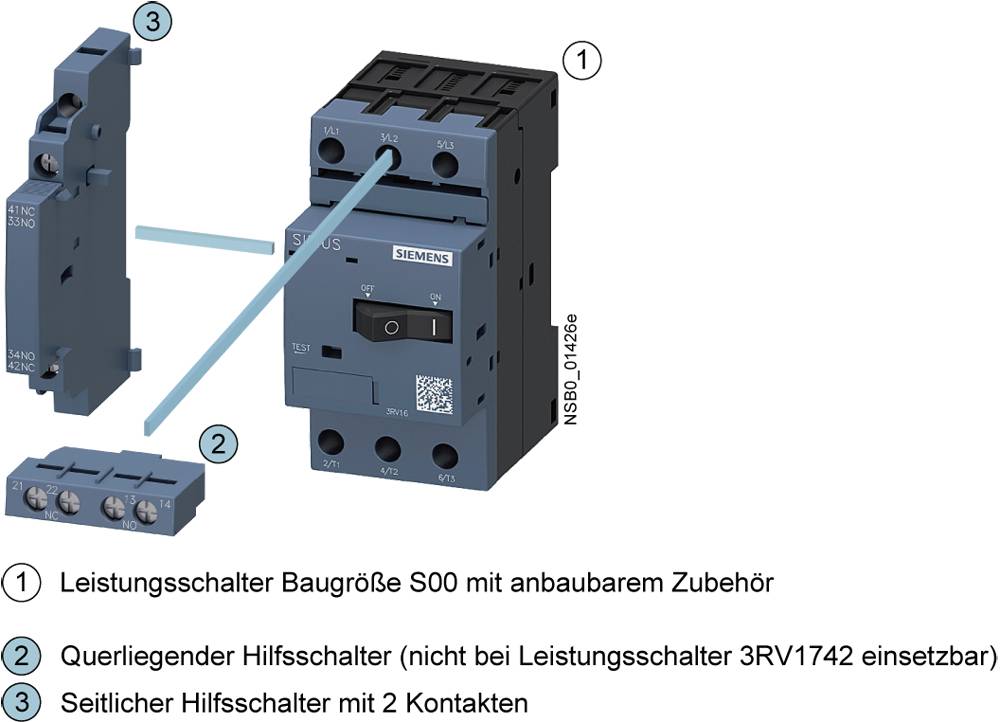

'Abbildung eines Leistungsschalters Baugröße S00 mit Zubehör: 1. Leistungsschalter, 2. Querliegender Hilfsschalter, 3. Seitlicher Hilfsschalter.'

Elektrotechnische Schaltplanillustration mit drei linearen Symbolen, je beschriftet mit '1/L1', '3/L2', und '5/L3'. Links daneben befinden sich '2/T1', '4/T2', und '6/T3'.

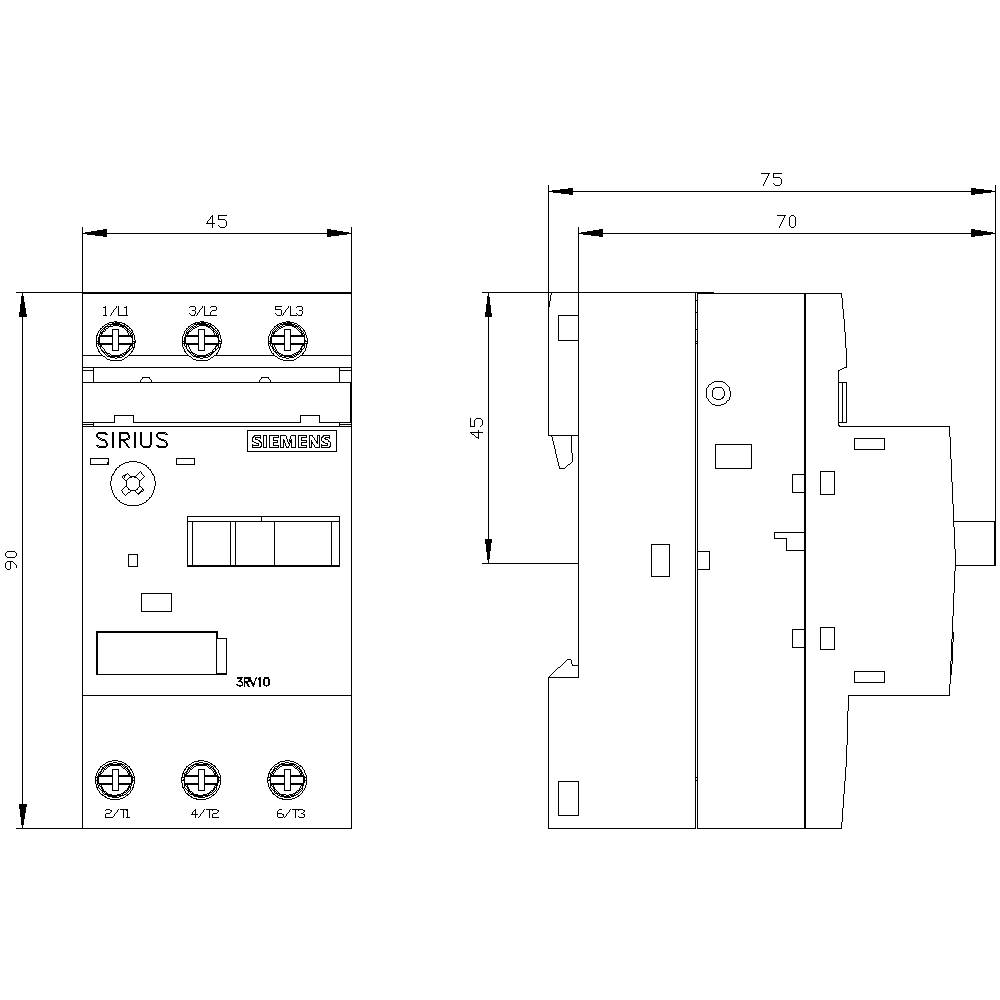

Technische Zeichnung eines elektronischen Bauteils mit zwei verschiedenen Ansichten und Maßangaben. Oben links: Aufsicht. Rechts: Seitenansicht.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

2 A

Kontaktart

3 Schließer

Anschluss

Schraubklemme

Typ

3RV1011-1BA10

Datenblatt (PDF)

Sofort-Lieferung morgen

8 Stück

Verkauf und Versand:

PF items GmbH AGB

Anzahl

Stück

Gesamt

27,50 €

zzgl. MwSt.

4,99 €

Nur noch 8 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung morgen

3 Stück

Versand

73,94 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 1,4-2A, N-ausl. 26A

1,4..2 A, 26 A, Mit thermischem Schutz: ja, Phasenausfallempfindlich: ja, magnetisch, 690 V, 2 A, 0,4 kW, 0,75 kW, Schraubanschluss, Kipphebel, Einbaugerät Festeinbautechnik, Mit integriertem Hilfsschalter: nein, Mit integriertem Unterspannungsauslöser: nein, 3, 100 kA, Schutzart (IP): IP20, 90 mm, 45 mm, 75 mm

Technische Daten

Überlastauslöser Stromeinstellung: 1,4..2 AEinstellbereich des unverzögerten Kurzschlussauslösers: 26 AMit thermischem Schutz: jaPhasenausfallempfindlich: jaAuslösetechnik: magnetischBemessungsbetriebsspannung: 690 VBemessungsdauerstrom Iu: 2 ABemessungsbetriebsleistung bei AC-3, 230 V: 0,4 kWBemessungsbetriebsleistung bei AC-3, 400 V: 0,75 kWAnschlussart Hauptstromkreis: SchraubanschlussAusführung des Betätigungselements: KipphebelGerätebauart: Einbaugerät FesteinbautechnikMit integriertem Hilfsschalter: neinMit integriertem Unterspannungsauslöser: neinPolzahl: 3Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100 kASchutzart (IP): IP20Höhe: 90 mmBreite: 45 mmTiefe: 75 mmVerpackungseinheit: 1 StückMaße (cm): 100 × 49 × 84Bruttogewicht: 0,277 kg, Nettogewicht: 0,277 kgECLASS 7: Leistungsschalter für Motorschutz (27370401)

Produkt-Art: Leistungsschalter

Typ: 3RV1011-1BA10

Baugröße: S00

Einstellbereich Strom (min.): 1.4 A

Einstellbereich Strom (max.): 2 A

Einstellbereich (Strom): 1.4 - 2 A

Kontaktart: 3 Schließer

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Anschluss: Schraubklemme

: IP20

Tiefe: 81 mm

Breite: 45 mm

Höhe: 90 mm

Abm.: (B x H x T) 45 x 90 x 81 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 45

: 90 mm

: 75 mm

: 0.75 kW

: FALSE

: 2 A

: FALSE

: 3

: 690-690 V

: 1.4-2 A

: IP20

: TRUE

: Schraubanschluss

: Kipphebel

: magnetisch

: 0.4 kW

: 100 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Produkt-Art

Kontaktart

Einstellbereich Strom (min.)

Siemens 3RV1011-1BA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 1.4 - 2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502431

Dieser Artikel

2 A

Leistungsschalter

3 Schließer

1.4 A

Siemens 3RV1011-0CA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502415

0.25 A

Leistungsschalter

3 Schließer

0.18 A

Siemens 3RV1011-0EA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.28 - 0.4 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502417

0.4 A

Leistungsschalter

3 Schließer

0.28 A

Siemens 3RV1011-0FA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502418

0.5 A

Leistungsschalter

3 Schließer

0.35 A

Siemens 3RV1011-0GA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502419

0.63 A

Leistungsschalter

3 Schließer

0.45 A

Siemens 3RV1011-0HA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502420

0.8 A

Leistungsschalter

3 Schließer

0.55 A

Siemens 3RV1011-0JA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502427

1 A

Leistungsschalter

3 Schließer

0.7 A

Siemens 3RV1011-0KA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.9 - 1.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502428

1.25 A

Leistungsschalter

3 Schließer

0.9 A

Siemens 3RV1011-1AA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 1.1 - 1.6 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502429

1.6 A

Leistungsschalter

3 Schließer

1.1 A

Siemens 3RV1011-1CA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 1.8 - 2.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502432

2.5 A

Leistungsschalter

3 Schließer

1.8 A

Dokumente & Downloads

Datenblatt

Datenblatt 502431 Siemens 3RV1011-1BA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 1.4 - 2 A Schaltspannung (max.): 690

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 502431 Siemens 3RV1011-1BA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 1.4 - 2 A Schaltspannung (max.): 690

Beschreibung

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 1,4...2 A N-Auslöser 26 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV1 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraubanschluss und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
