Siemens 3RV1011-1JA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 7

Ein elektrischer Schalter mit der Aufschrift 'Siemens Sirius', zeigt einen Umschalter von 'I' (Ein) auf 'O' (Aus), grünem Knopf für 'Test'.

Abbildung ähnlich

Ein geöffneter Schaltschrank voller Kabel und Geräte neben einem nassen Fenster, durch das ein verschwommenes, blaues Fahrzeug sichtbar ist.

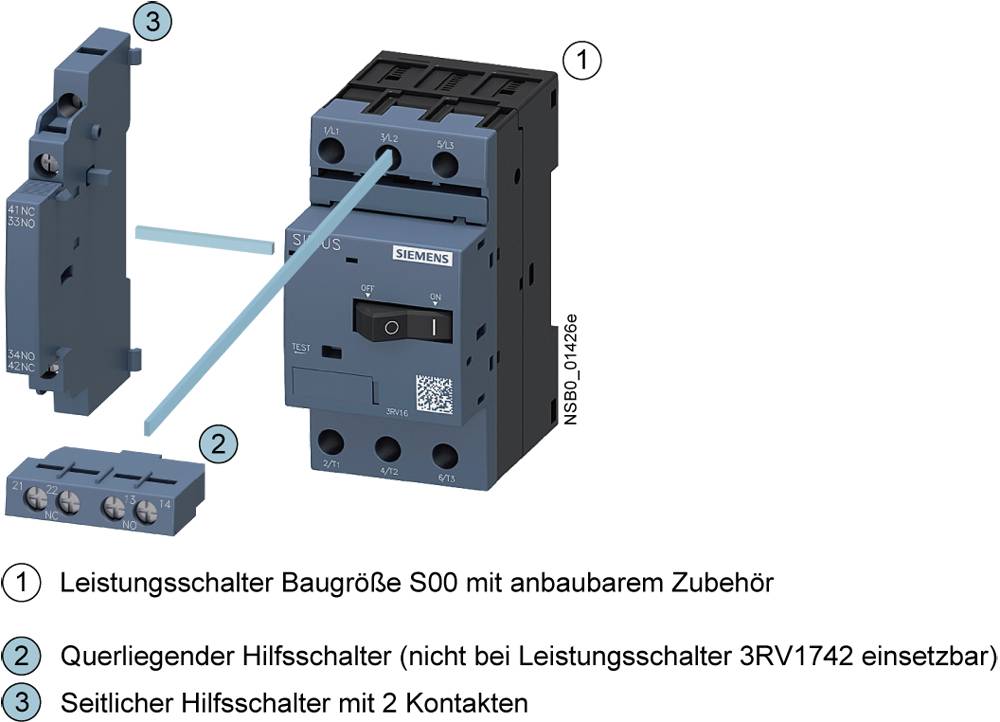

Leistungsschalter Baugröße S00 mit anbaubarem Zubehör, einschließlich eines querliegenden und eines seitlichen Hilfsschalters.

Ein elektrisches Schaltbild mit drei Sicherungen, beschriftet als '1/L1', '3/L2', '5/L3', verbunden mit Schaltern '2/T1', '4/T2', '6/T3'.

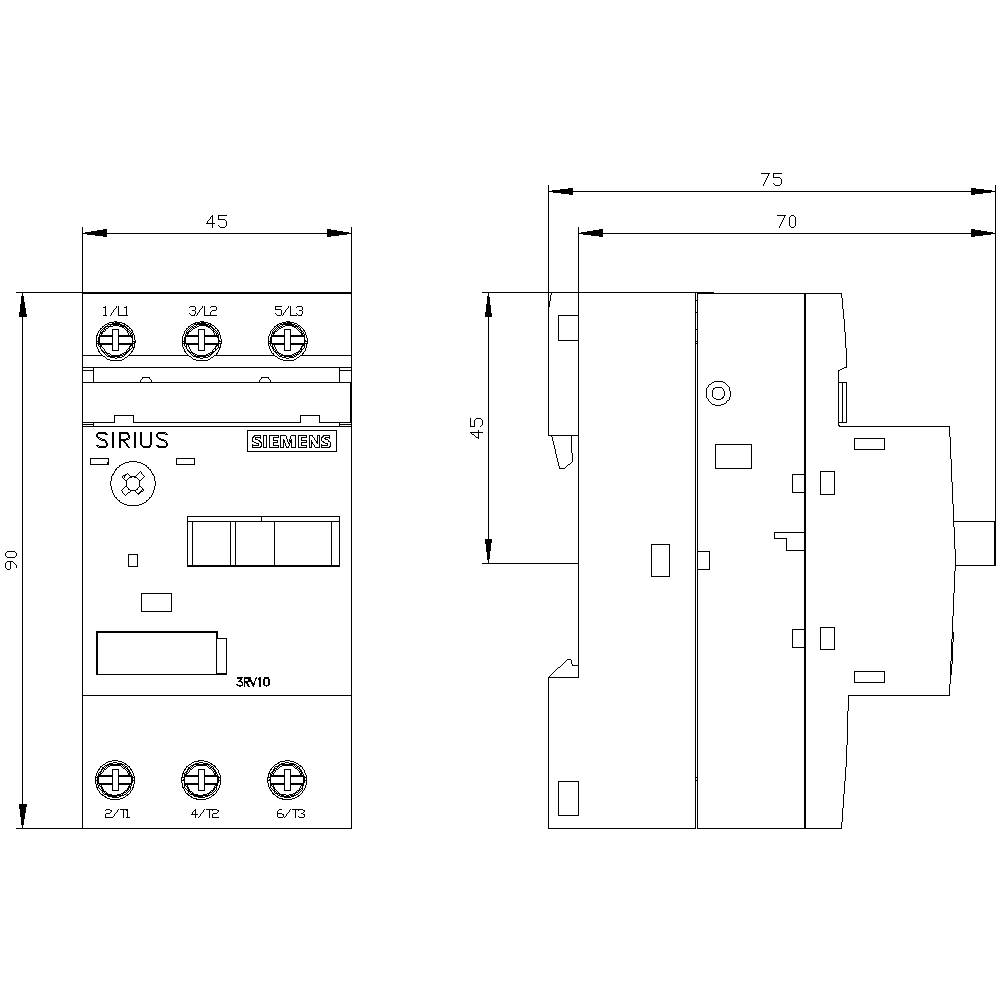

Technische Zeichnung eines elektrischen Schalters mit Maßangaben in Millimetern. Vorder- und Seitenansicht zeigen Anschlüsse und Abmessungen.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

10 A

Kontaktart

3 Schließer

Anschluss

Schraubklemme

Typ

3RV1011-1JA10

Datenblatt (PDF)

Sofort-Lieferung Di., 4. Aug.

6 Stück

Verkauf und Versand:

PF items GmbH AGB

Anzahl

Stück

Gesamt

42,50 €

zzgl. MwSt.

4,99 €

Nur noch 6 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 12. Aug.

Versand

78,98 €

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 7-10A, N-ausl. 130A

EAN-Nummer: 4011209263697

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Standardschaltvermögen
100/50 kA bei AC 400 V,
, Schraubanschluss

Produkt-Art: Leistungsschalter

Typ: 3RV1011-1JA10

Baugröße: S00

Einstellbereich Strom (min.): 7 A

Einstellbereich Strom (max.): 10 A

Einstellbereich (Strom): 7 - 10 A

Kontaktart: 3 Schließer

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Anschluss: Schraubklemme

: IP20

Tiefe: 81 mm

Breite: 45 mm

Höhe: 90 mm

Abm.: (B x H x T) 45 x 90 x 81 mm

Inhalt: 1 St.

RoHS-konform: Ja

Herstellerfarbe: Mehrfarbig

Gewicht: 0.28

: 45

: 90 mm

: 75 mm

: 4 kW

: FALSE

: 10 A

: FALSE

: 3

: 690-690 V

: 7-10 A

: IP20

: TRUE

: Schraubanschluss

: Kipphebel

: magnetisch

: 2.2 kW

: 50 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Produkt-Art

Kontaktart

Einstellbereich Strom (min.)

Siemens 3RV1011-1JA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 7 - 10 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502444

Dieser Artikel

10 A

Leistungsschalter

3 Schließer

7 A

Siemens 3RV1011-0CA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502415

0.25 A

Leistungsschalter

3 Schließer

0.18 A

Siemens 3RV1011-0EA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.28 - 0.4 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502417

0.4 A

Leistungsschalter

3 Schließer

0.28 A

Siemens 3RV1011-0FA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502418

0.5 A

Leistungsschalter

3 Schließer

0.35 A

Siemens 3RV1011-0GA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502419

0.63 A

Leistungsschalter

3 Schließer

0.45 A

Siemens 3RV1011-0HA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502420

0.8 A

Leistungsschalter

3 Schließer

0.55 A

Siemens 3RV1011-0JA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502427

1 A

Leistungsschalter

3 Schließer

0.7 A

Siemens 3RV1011-0KA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.9 - 1.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502428

1.25 A

Leistungsschalter

3 Schließer

0.9 A

Siemens 3RV1011-1AA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 1.1 - 1.6 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502429

1.6 A

Leistungsschalter

3 Schließer

1.1 A

Siemens 3RV1011-1BA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 1.4 - 2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502431

2 A

Leistungsschalter

3 Schließer

1.4 A

Dokumente & Downloads

Datenblatt

Datenblatt 502444 Siemens 3RV1011-1JA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 7 - 10 A Schaltspannung (max.): 690 V

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 502444 Siemens 3RV1011-1JA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 7 - 10 A Schaltspannung (max.): 690 V

Beschreibung

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 7...10 A N-Auslöser 130 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV1 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraubanschluss und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Hinweise

3RV10111JA10

Auftragsbezogene Fertigung
Bitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Systemvoraussetzungen

Siemens 3RV1011-1JA10 Leistungsschalter Baugröße S00
für Motorschutz 7-10A
