Siemens 3RV2011-1EA15 Leistungsschalter 1 St. Einstellbereich (Strom): 2.8 - 4 A Schaltspannung (max.): 690 V/AC (B x H kaufen

Elektrischer Leistungsschalter in Schwarz und Blau von Siemens, mit mehreren Klemmen und ON-OFF-Schalter, seitliche Ansicht.

Abbildung ähnlich

Einblick in ein geöffnetes elektrisches Schaltfeld mit Kabeln und Komponenten auf der linken Seite, während rechts durch ein regennasses Fenster eine industrielle Maschine sichtbar ist.

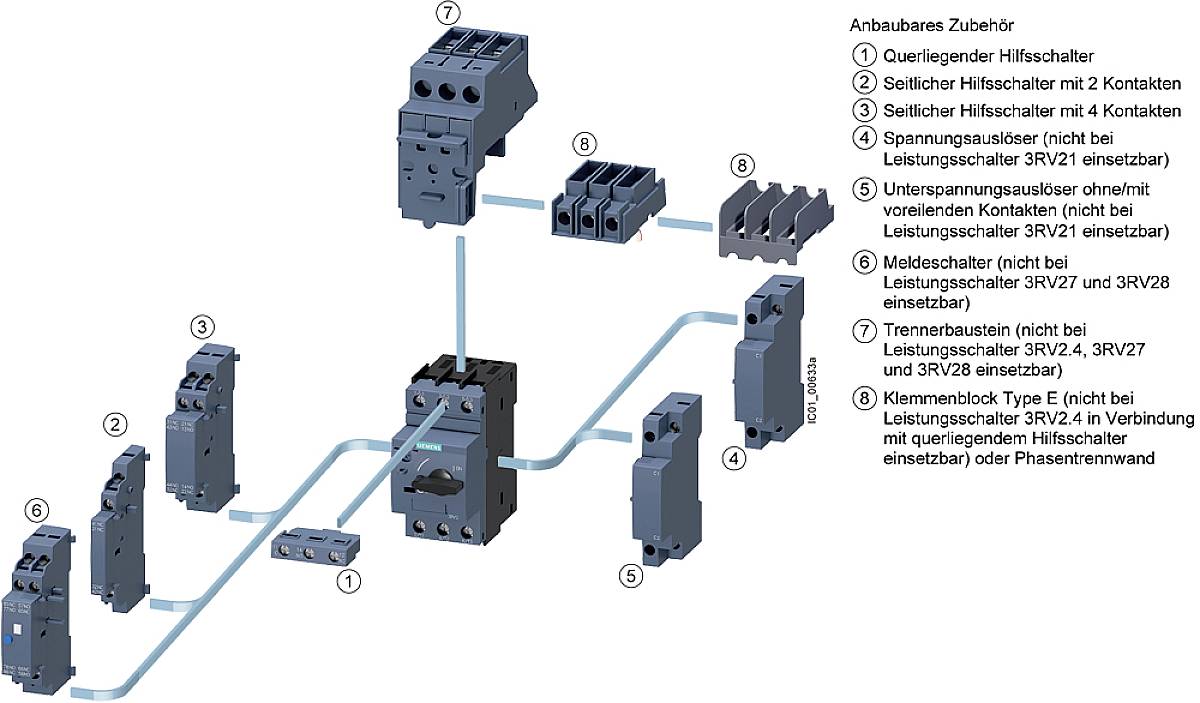

'Anbauares Zubehör' Diagramm zeigt verschiedene Komponenten für Leistungsschalter mit Nummern und relevanten Verbindungslinien.

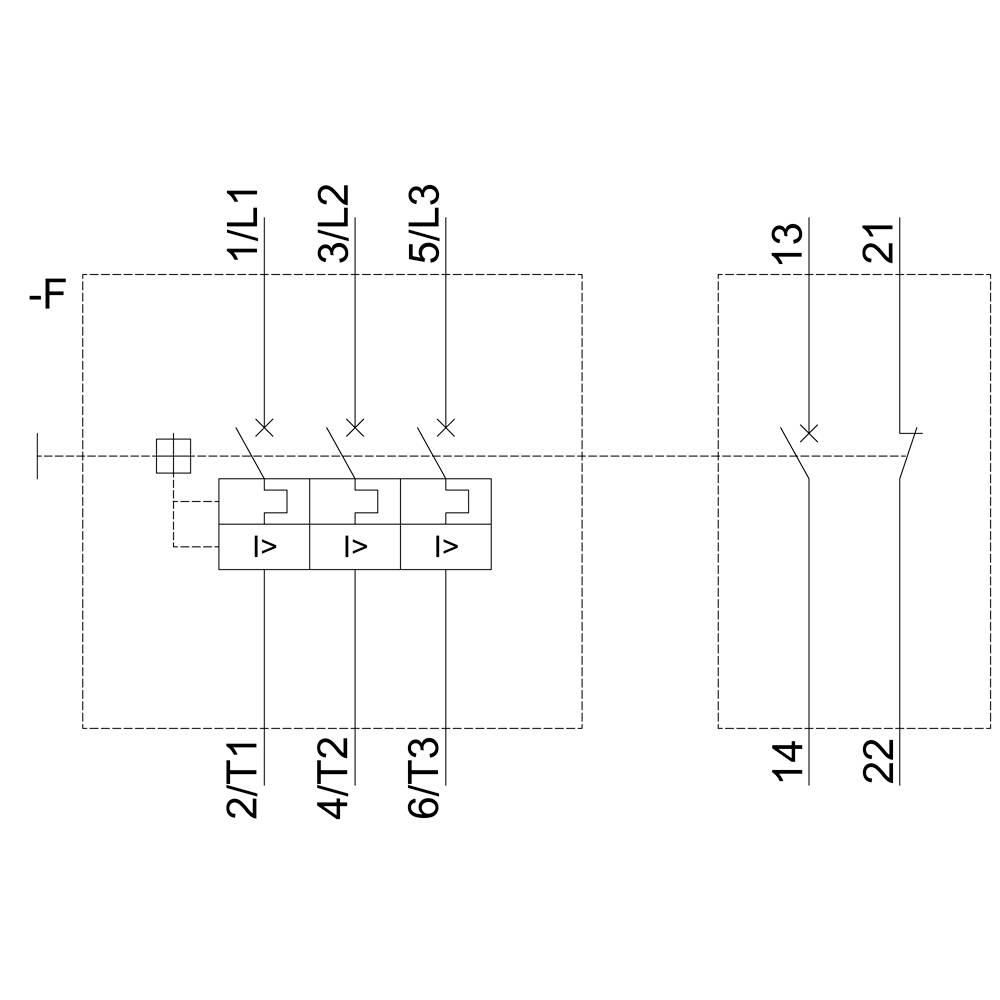

'Schematische Darstellung eines dreiphasigen Spannungssystems mit Sicherungen und Schaltern. Zeigt die Verbindungspunkte und Schaltungen.'

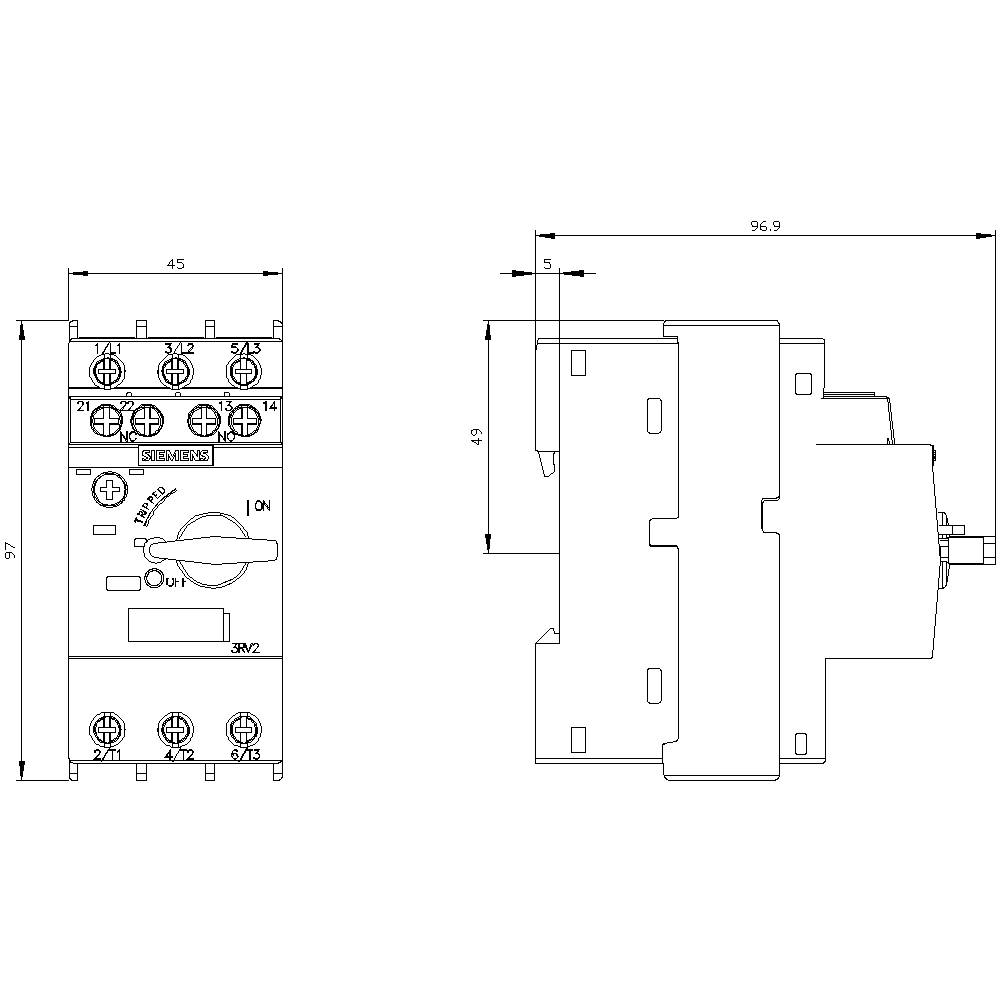

'Technische Zeichnung eines Schutzschalters mit Front- und Seitenansicht. Maße: Breite 45 mm, Tiefe 96,9 mm, Höhe 97 mm.'

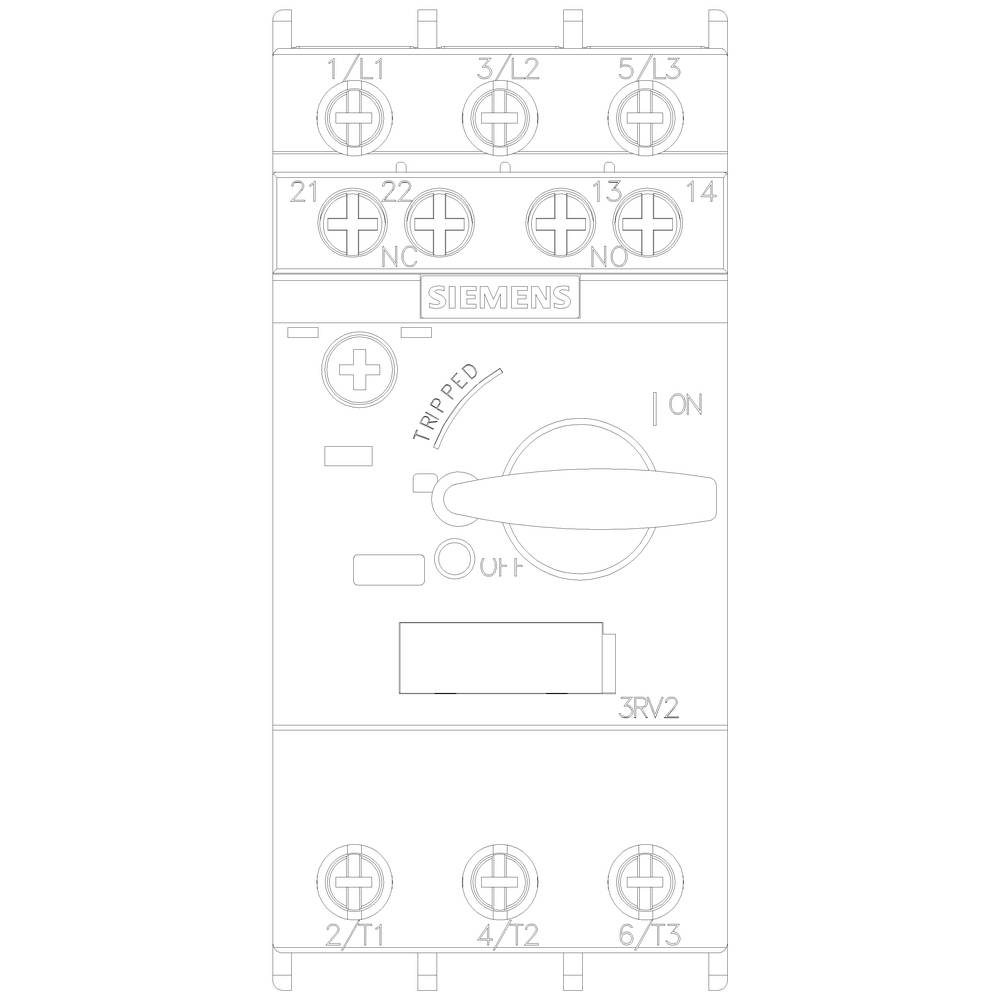

'Schützgerät mit Schalter und Beschriftungen, typischerweise in der Elektrotechnik verwendet. Markenname auf der Vorderseite sichtbar.'

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

4 A

Anschluss

Schrauben

Typ

3RV2011-1EA15

Baugröße

S00

Datenblatt (PDF)

Sofort-Lieferung Mo., 31. Aug.

27 Stück

Verkauf und Versand:

automation-base.com AGB

Anzahl

Stück

Gesamt

56,16 €

zzgl. MwSt.

9,00 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Mo., 31. Aug.

8 Stück

Versand

82,34 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 2,8-4A, N-ausl. 52A

Hilfsschalter

Technische Daten

Dauerstrom: 4 A
Mechanische Lebensdauer der Hauptkontakte: 100000 Schaltspiele
Max. Leiterquerschnitt (eindrähtig oder mehrdrähtig): 4 mm²
Max. Leiterquerschnitt (feindrähtig): 2.5 mm²

Produkt-Art: Leistungsschalter

Typ: 3RV2011-1EA15

Baugröße: S00

Einstellbereich Strom (min.): 2.8 A

Einstellbereich Strom (max.): 4 A

Einstellbereich (Strom): 2.8 - 4 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Anschluss: Schrauben

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 97 mm

Abm.: (B x H x T) 45 x 97 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 45

: 97 mm

: 97 mm

: 1.5 kW

: TRUE

: 4 A

: FALSE

: 3

: 690-690 V

: 2.8-4 A

: IP20

: TRUE

: Schraubanschluss

: Drehknopf

: magnetisch

: 0.8 kW

: 100 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1741893 Siemens 3RV2011-1EA15 Leistungsschalter 1 St. Einstellbereich (Strom): 2.8 - 4 A Schaltspannung (max.): 690 V/AC (B x H

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741893 Siemens 3RV2011-1EA15 Leistungsschalter 1 St. Einstellbereich (Strom): 2.8 - 4 A Schaltspannung (max.): 690 V/AC (B x H

Beschreibung

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 2,8...4 A N-Auslöser 52 A Schraubanschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
