Siemens 3RV2011-1GA20 Leistungsschalter 1 St. Einstellbereich (Strom): 4.5 - 6.3 A Schaltspannung (max.): 690 V/AC (B x kaufen

Ein elektrisches Schaltgerät von Siemens, Modell Sirius, gezeigt von vorne mit sichtbaren Anschlüssen und einem Drehknopf.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit Kabeln und Schaltkreisen. Im Hintergrund regnet es auf ein Fenster, das eine Waschstraße zeigt.

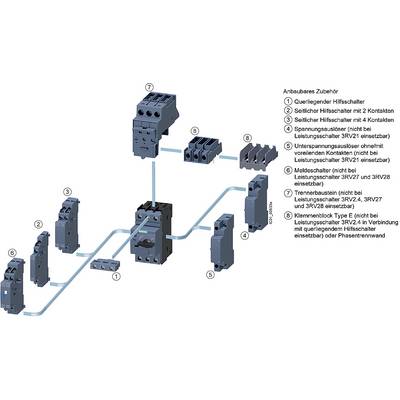

'Diagramm zeigt Anbauzubehör für Leistungsschalter mit nummerierten Komponenten und deren Verwendung, wie Hilfsschalter und Trenner.'

'Schaltplan zeigt einen dreiphasigen Leitungsschutzschalter mit den Phasenbezeichnungen L1, L2, L3 und den zugehörigen Ausgängen T1, T2, T3.'

Ein technisches Diagramm zeigt Vorder- und Seitenansicht eines Schaltgeräts der Marke SIRIUS, mit Maßangaben in Millimetern.

Ein Schaltgerät von Siemens mit einem Drehschalter. Positionen: 'Off', 'On', 'Tripped'. Anschlussklemmen oben und unten.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

6.3 A

Anschluss

Federzuganschluss

Typ

3RV2011-1GA20

Baugröße

S00

Datenblatt (PDF)

8 Stück

Verkauf und Versand:

One4Business Solutions GmbH AGB

Anzahl

Stück

Gesamt

€

Nur noch 8 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Versand

€

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 4,5-6,3A, N-ausl. 82A

Leistungsschalter 3RV20111GA20 f.Motorschutz Bgr.S00 Federz.

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Dauerstrom: 6.3 A
Mechanische Lebensdauer der Hauptkontakte: 100000 Schaltspiele
Max. Leiterquerschnitt (eindrähtig oder mehrdrähtig): 4 mm²
Max. Leiterquerschnitt (feindrähtig): 2.5 mm²

Produkt-Art: Leistungsschalter

Typ: 3RV2011-1GA20

Baugröße: S00

Einstellbereich Strom (min.): 4.5 A

Einstellbereich Strom (max.): 6.3 A

Einstellbereich (Strom): 4.5 - 6.3 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Anschluss: Federzuganschluss

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 106 mm

Abm.: (B x H x T) 45 x 106 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

Herstellerfarbe: Mehrfarbig

: 45

: 106 mm

: 97 mm

: 2.2 kW

: FALSE

: 6.3 A

: FALSE

: 3

: 690-690 V

: 4.5-6.3 A

: IP20

: TRUE

: Federzuganschluss

: Drehknopf

: magnetisch

: 1.5 kW

: 100 kA

: TRUE

: Einbaugerät Festeinbautechnik

Dokumente & Downloads

Datenblatt

Datenblatt 1741906 Siemens 3RV2011-1GA20 Leistungsschalter 1 St. Einstellbereich (Strom): 4.5 - 6.3 A Schaltspannung (max.): 690 V/AC (B x

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741906 Siemens 3RV2011-1GA20 Leistungsschalter 1 St. Einstellbereich (Strom): 4.5 - 6.3 A Schaltspannung (max.): 690 V/AC (B x

Beschreibung

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 4,5...6,3 A N-Auslöser 82 A Federzuganschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
