Siemens 3RV2021-4AA15 Leistungsschalter 1 St. Einstellbereich (Strom): 10 - 16 A Schaltspannung (max.): 690 V/AC (B x H
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leistungsschalter
Einstellbereich Strom (max.)
16 A
Anschluss
Schrauben
Typ
3RV2021-4AA15
Baugröße
S0
Datenblatt (PDF)
5 Stück
Verkauf und Versand:
Anzahl
Gesamt
€
Nur noch 5 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Leistungsschalter, S0, Motorschutz, Class 10, A-ausl. 11-16A, N-ausl. 208A
- 10..16 A, 208 A, Mit thermischem Schutz: ja, Phasenausfallempfindlich: ja, magnetisch, 690 V, 16 A, 4 kW, 7,5 kW, Schraubanschluss, Drehknopf, Einbaugerät Festeinbautechnik, Mit integriertem Hilfsschalter: ja, Mit integriertem Unterspannungsauslöser: nein, 3, 55 kA, Schutzart (IP): IP20, 97 mm, 45 mm
Technische Daten
- Dauerstrom: 16 A
- Mechanische Lebensdauer der Hauptkontakte: 100000 Schaltspiele
- Max. Leiterquerschnitt (eindrähtig oder mehrdrähtig): 10 mm²
- Max. Leiterquerschnitt (feindrähtig): 10 mm²
- Produkt-Art
Leistungsschalter
- Typ
3RV2021-4AA15
- Baugröße
S0
- Einstellbereich Strom (min.)
10 A
- Einstellbereich Strom (max.)
16 A
- Einstellbereich (Strom)
10 - 16 A
- Polzahl
3polig
- Schaltspannung (max.)
690 V/AC
- Montageart
Schnappbefestigung
Schraubbefestigung
- Min. Temperatur
-20 °C
- Max. Temperatur
+60 °C
- Anschluss
Schrauben
IP20
- Tiefe
97 mm
- Breite
45 mm
- Höhe
97 mm
- Abm.
(B x H x T) 45 x 97 x 97 mm
- Inhalt
1 St.
- RoHS-konform
Ja
45
97 mm
97 mm
7.5 kW
TRUE
16 A
FALSE
3
690-690 V
10-16 A
IP20
TRUE
Schraubanschluss
Drehknopf
magnetisch
4 kW
55 kA
TRUE
Einbaugerät Festeinbautechnik
Dokumente & Downloads
Datenblatt
Datenblatt 1704557 Siemens 3RV2021-4AA15 Leistungsschalter 1 St. Einstellbereich (Strom): 10 - 16 A Schaltspannung (max.): 690 V/AC (B x H
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1704557 Siemens 3RV2021-4AA15 Leistungsschalter 1 St. Einstellbereich (Strom): 10 - 16 A Schaltspannung (max.): 690 V/AC (B x H
Beschreibung
Leistungsschalter Baugröße S0 für den Motorschutz, CLASS 10 A-Auslöser 10...16 A N-Auslöser 208 A Schraubanschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.

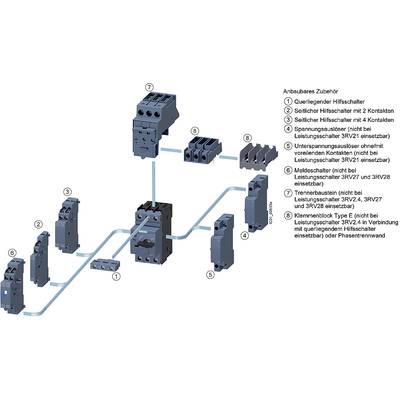

Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Ausführung
- Ausstattung: 690 V, nein
Hinweise
- Auftragsbezogene FertigungBitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
