Siemens 3RV2021-4BA15 Leistungsschalter 1 St. Einstellbereich (Strom): 13 - 20 A Schaltspannung (max.): 690 V/AC (B x H kaufen

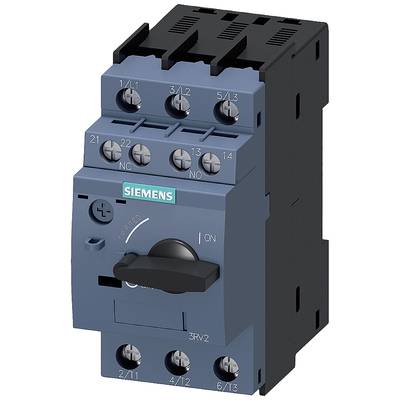

Ein elektrischer Schalter von Siemens mit einem Drehmechanismus, geeignet für industrielle Anwendungen.

Abbildung ähnlich

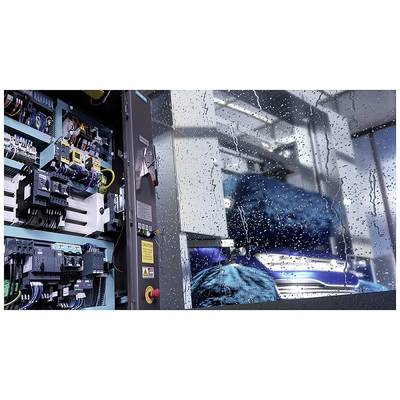

Ein offener Schaltschrank mit Kabeln und Komponenten neben einem Fenster, das mit Wassertropfen bedeckt ist, im Hintergrund Maschinen.

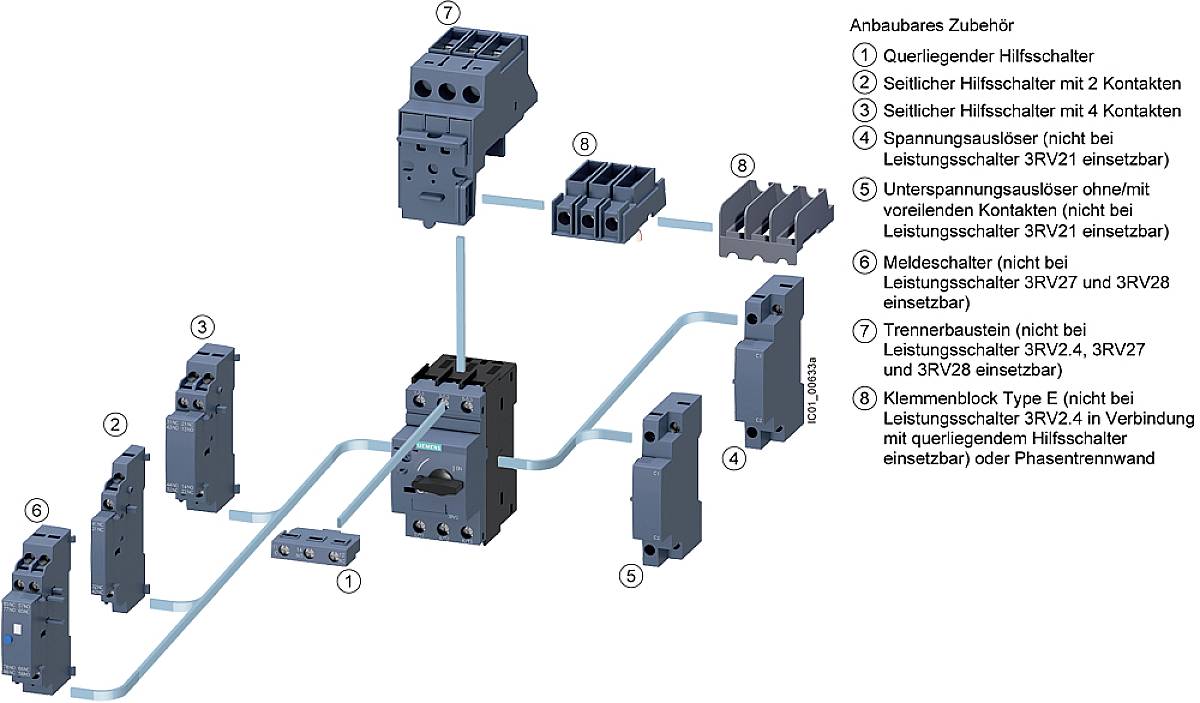

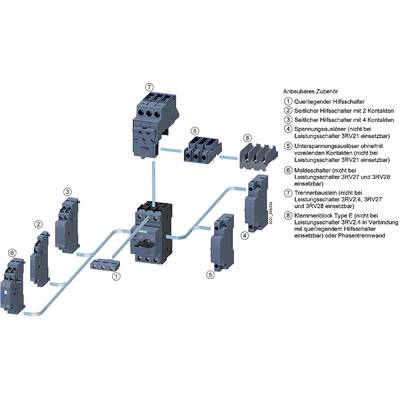

Blaues Diagramm eines elektrischen Schaltsystems mit verschiedenen Schaltern und Zubehör, nummeriert und beschriftet zur Identifizierung.

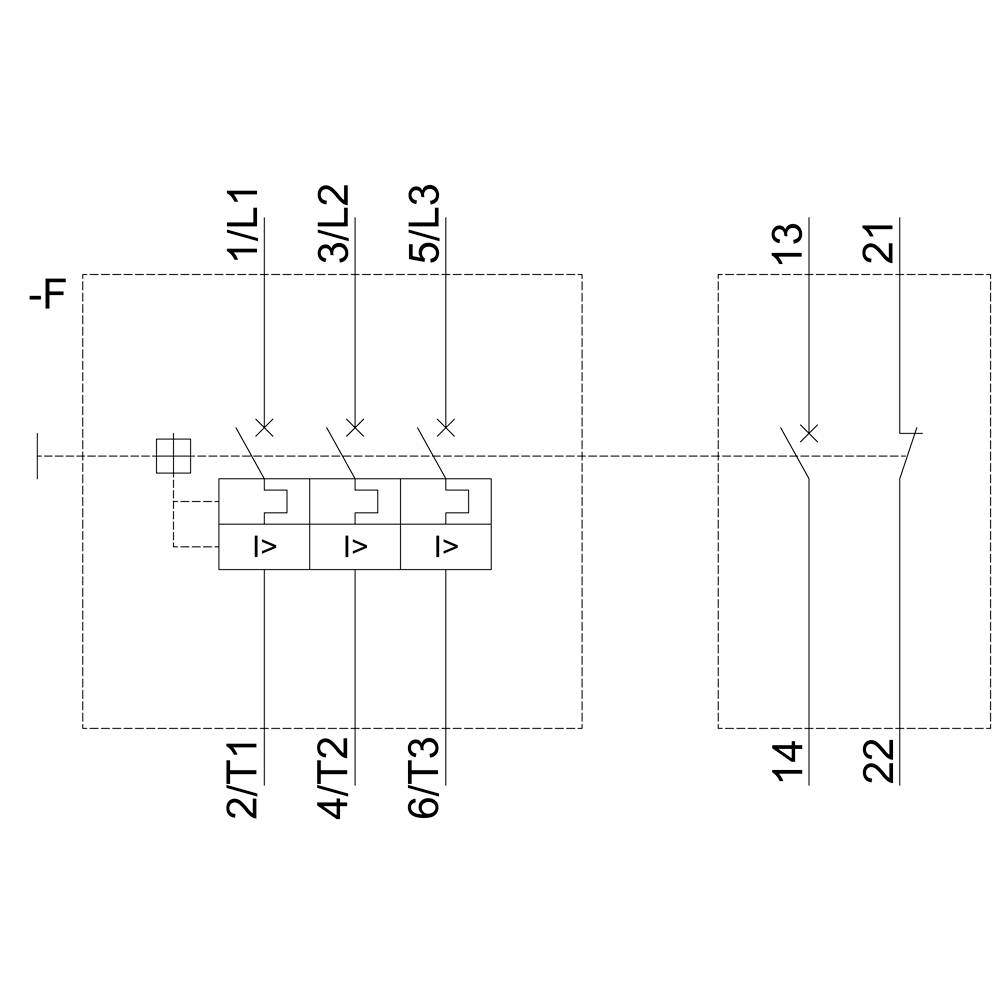

'Elektrische Schaltung: Drei Phasen, nummeriert als 1/L1, 3/L2, 5/L3 und Abgänge 2/T1, 4/T2, 6/T3. Diagramm zeigt Verbindungen und Symbole.'

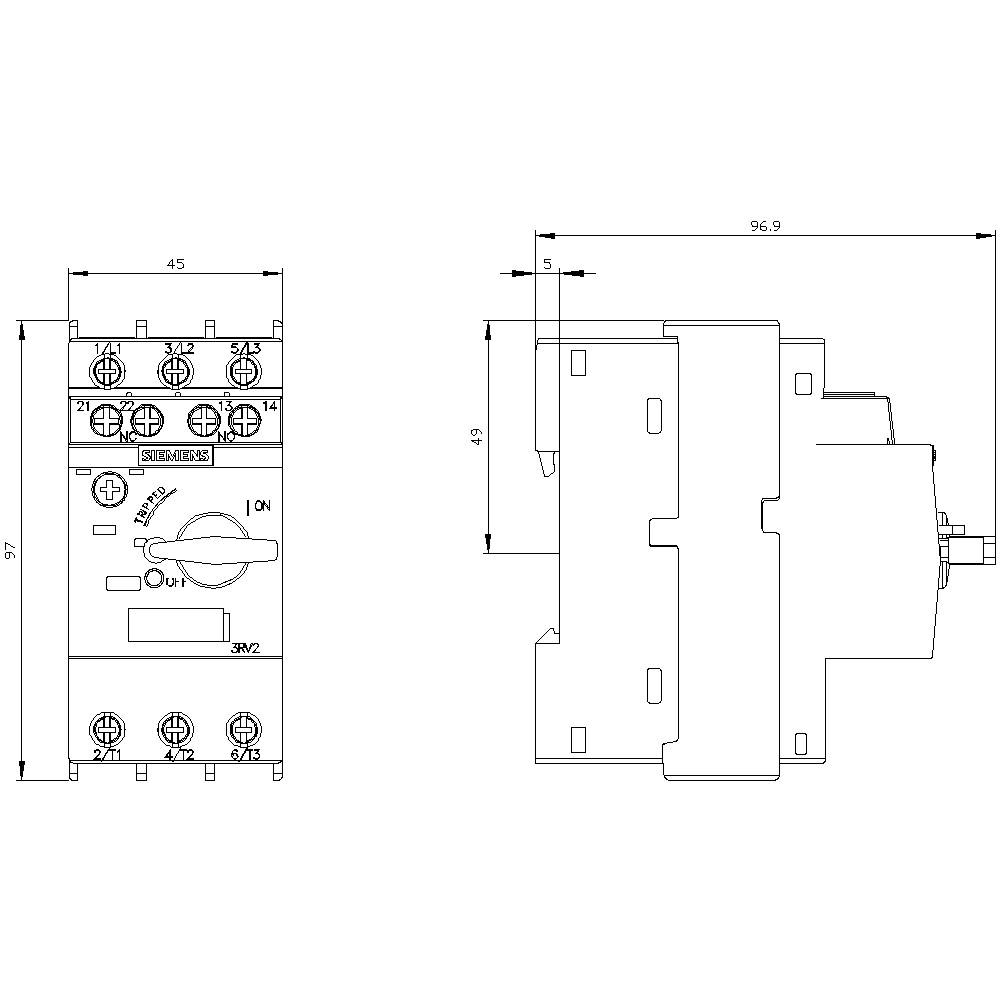

'Schütz-Schaltgerät' mit Front- und Seitenansicht. Maße: 97 x 45 mm (Vorderansicht), 49 mm Breite (Seitenansicht).

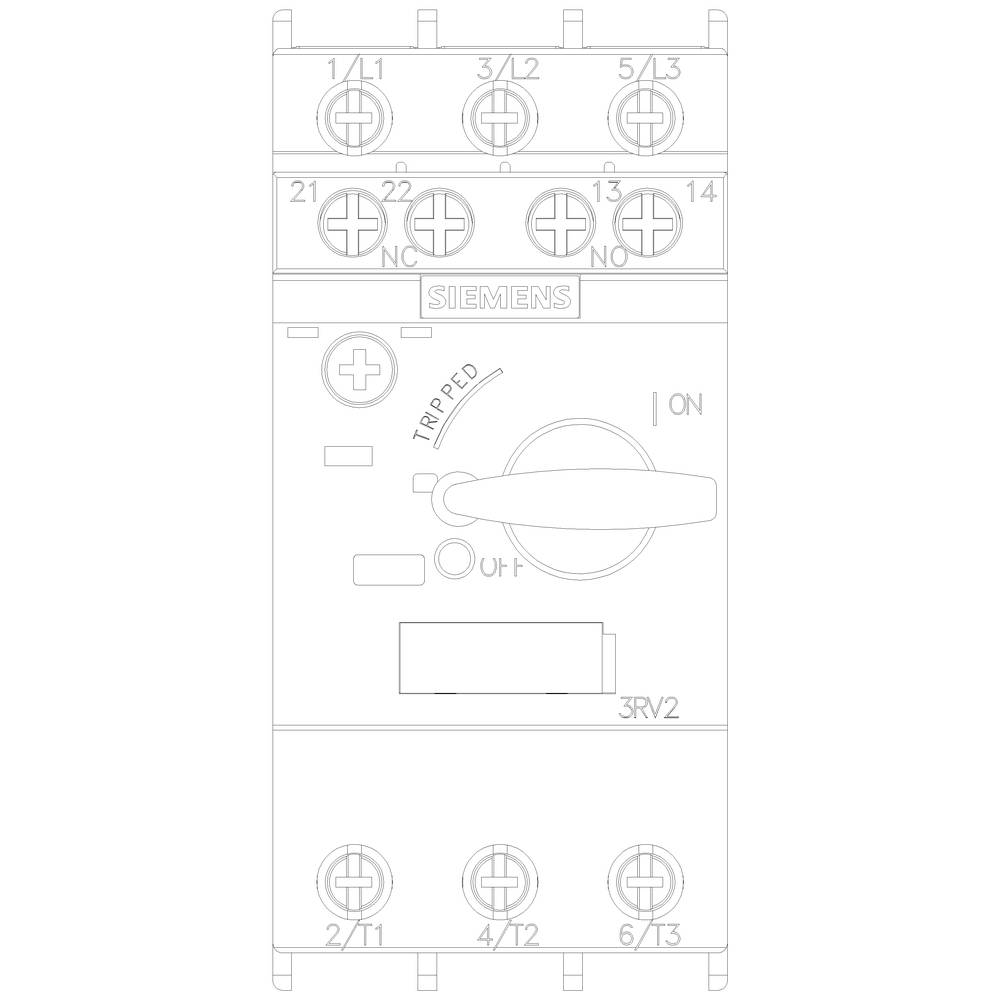

Ein Motorschutzschalter von Siemens mit Bedienelementen und Anschlussklemmen, geeignet für elektrische Steuerungsanwendungen.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

20 A

Anschluss

Schrauben

Typ

3RV2021-4BA15

Baugröße

Datenblatt (PDF)

4 Stück

Verkauf und Versand:

Anzahl

Stück

Gesamt

€

Nur noch 4 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

1 Stück

Kostenfreier Versand

109,24 €

€

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Leistungsschalter, S0, Motorschutz, Class 10, A-ausl. 14-20A, N-ausl. 260A

13..20 A, 260 A, Mit thermischem Schutz: ja, Phasenausfallempfindlich: ja, magnetisch, 690 V, 20 A, 5,5 kW, 7,5 kW, Schraubanschluss, Drehknopf, Einbaugerät Festeinbautechnik, Mit integriertem Hilfsschalter: ja, Mit integriertem Unterspannungsauslöser: nein, 3, 55 kA, Schutzart (IP): IP20, 97 mm, 45 mm

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Dauerstrom: 20 A
Mechanische Lebensdauer der Hauptkontakte: 100000 Schaltspiele
Max. Leiterquerschnitt (eindrähtig oder mehrdrähtig): 10 mm²
Max. Leiterquerschnitt (feindrähtig): 10 mm²

Produkt-Art: Leistungsschalter

Typ: 3RV2021-4BA15

Baugröße: S0

Einstellbereich Strom (min.): 13 A

Einstellbereich Strom (max.): 20 A

Einstellbereich (Strom): 13 - 20 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Anschluss: Schrauben

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 97 mm

Abm.: (B x H x T) 45 x 97 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

Herstellerfarbe: Mehrfarbig

: 45

: 97 mm

: 97 mm

: 7.5 kW

: TRUE

: 20 A

: FALSE

: 3

: 690-690 V

: 13-20 A

: IP20

: TRUE

: Schraubanschluss

: Drehknopf

: magnetisch

: 5.5 kW

: 55 kA

: TRUE

: Einbaugerät Festeinbautechnik

Dokumente & Downloads

Datenblatt

Datenblatt 1745989 Siemens 3RV2021-4BA15 Leistungsschalter 1 St. Einstellbereich (Strom): 13 - 20 A Schaltspannung (max.): 690 V/AC (B x H

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745989 Siemens 3RV2021-4BA15 Leistungsschalter 1 St. Einstellbereich (Strom): 13 - 20 A Schaltspannung (max.): 690 V/AC (B x H

Beschreibung

Leistungsschalter Baugröße S0 für den Motorschutz, CLASS 10 A-Auslöser 13...20 A N-Auslöser 260 A Schraubanschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
