Siemens 3RV2021-4CA25 Leistungsschalter 1 St. Einstellbereich (Strom): 16 - 22 A Schaltspannung (max.): 690 V/AC (B x H kaufen

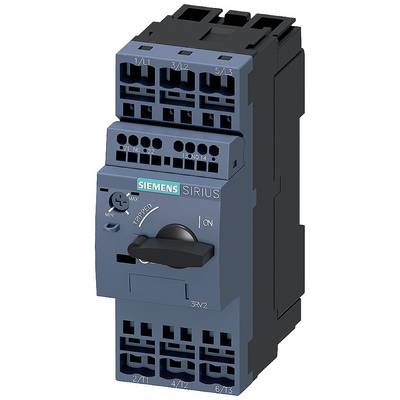

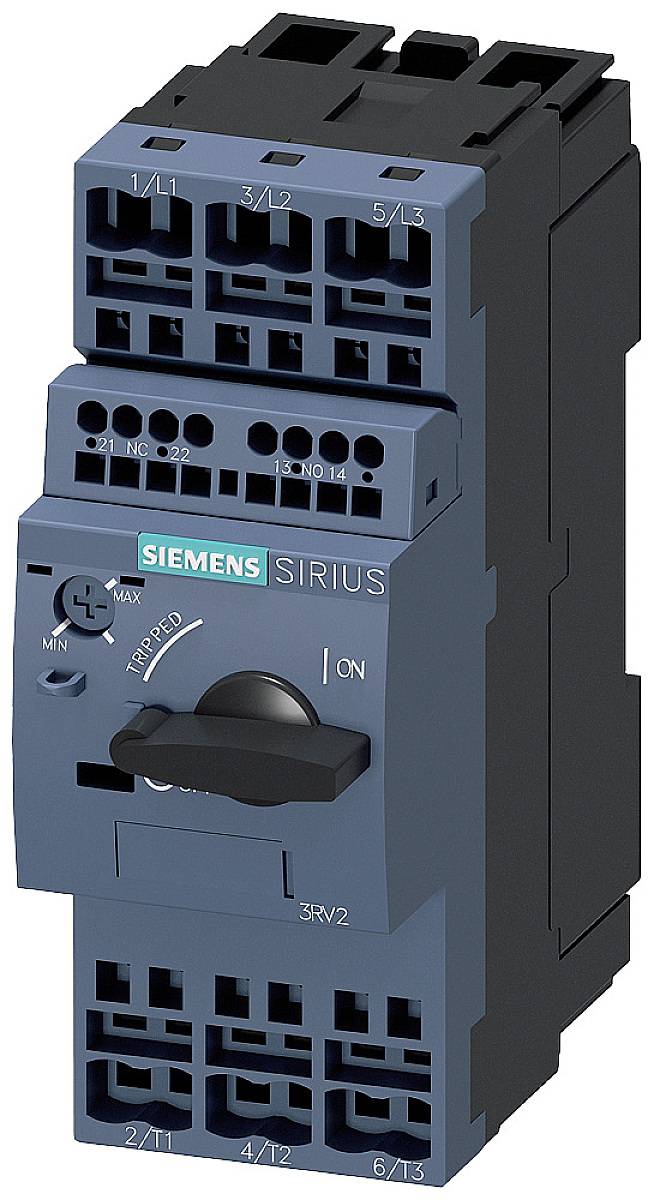

Ein Siemens SIRIUS Schaltgerät mit mehreren Anschlussbuchsen und einem zentralen Kippschalter für Steuerung und Schutz elektrischer Systeme.

Abbildung ähnlich

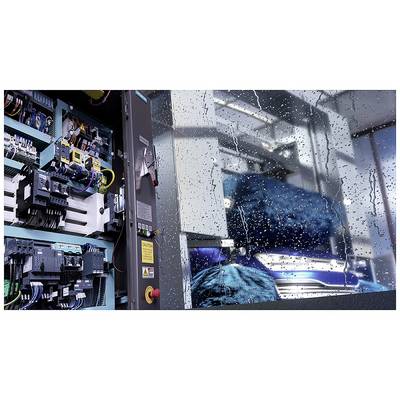

Ein offenes Schaltschrank, das interne elektrische Komponenten zeigt, steht neben einem regennassen Fenster mit verschwommener Außensicht.

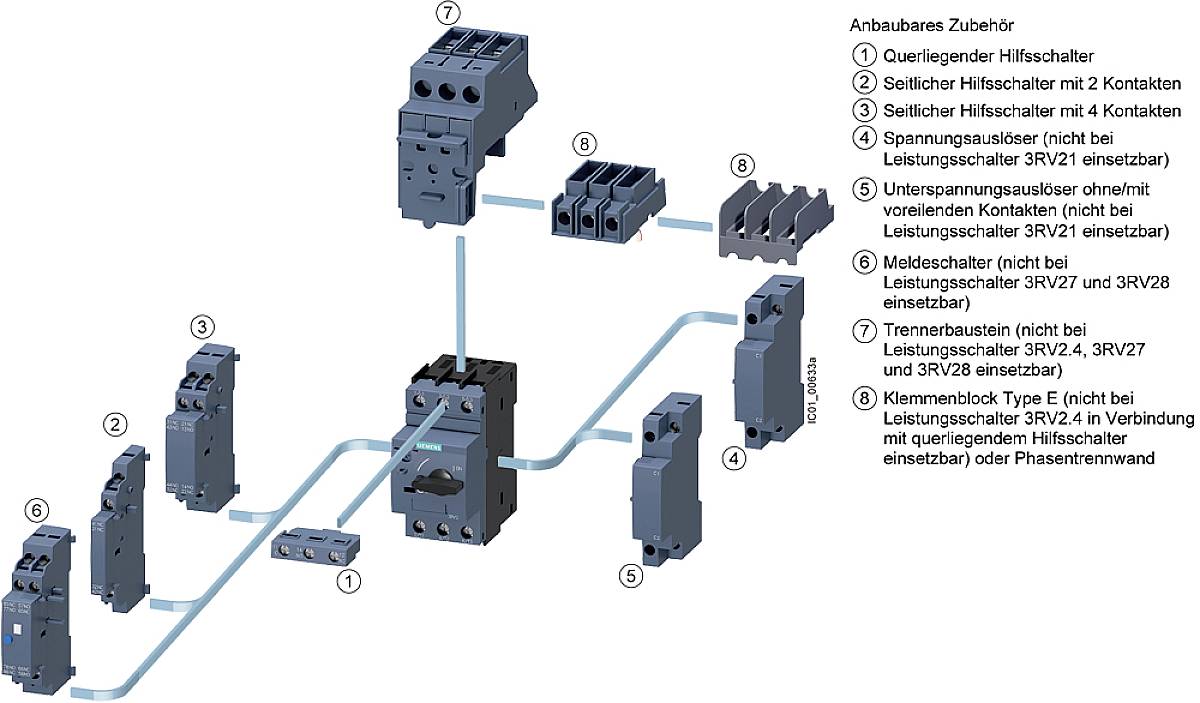

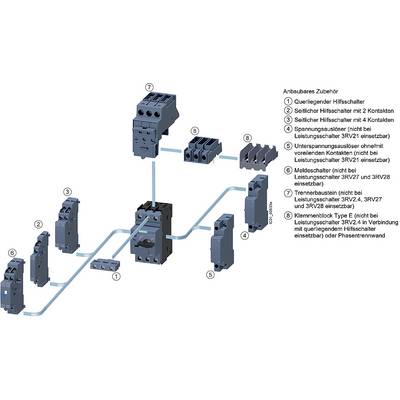

'Anbaubares Zubehör für Leistungsschalter': Nummerierte Grafik zeigt Zubehörteile, darunter Hilfsschalter, Trenner, Melde- und Klemmenblöcke. Verbindungen und Funktionen werden schematisch dargestellt.

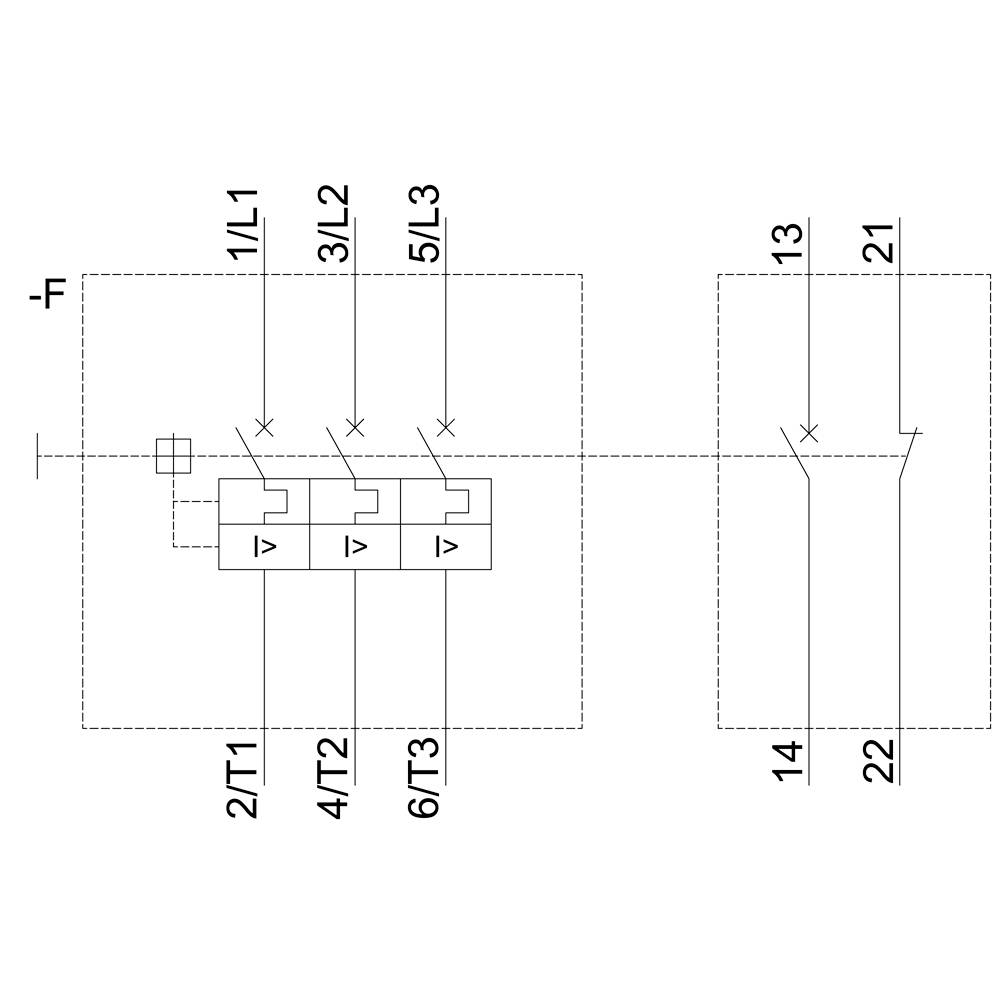

'Schaltplan eines elektrischen Schaltkreises mit drei Sicherungen, gekennzeichnet als 1/L1, 3/L2 und 5/L3, und einem Schalter.'

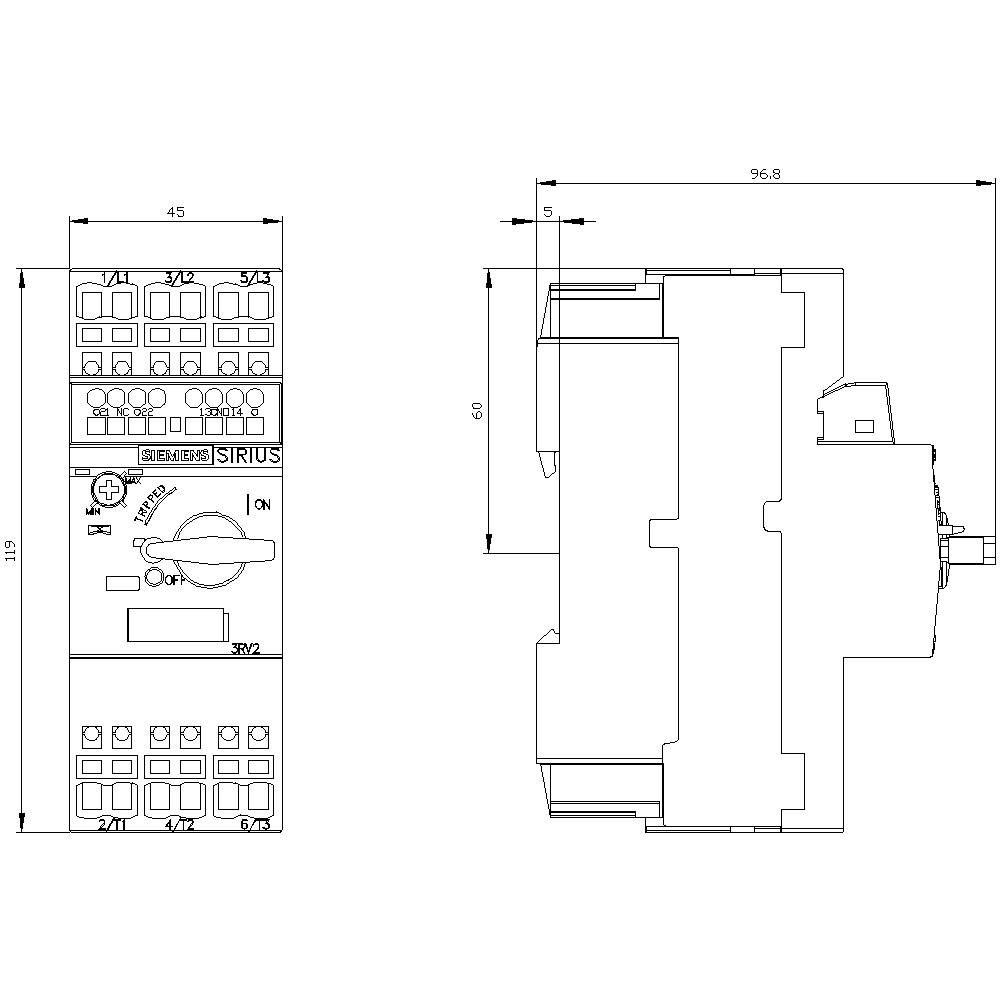

Schaltplan eines elektrischen Geräts mit Abmessungen: Höhe 119 mm, Breite 45 mm, Tiefe 96,8 mm. Enthält Schalter und Anschlüsse.

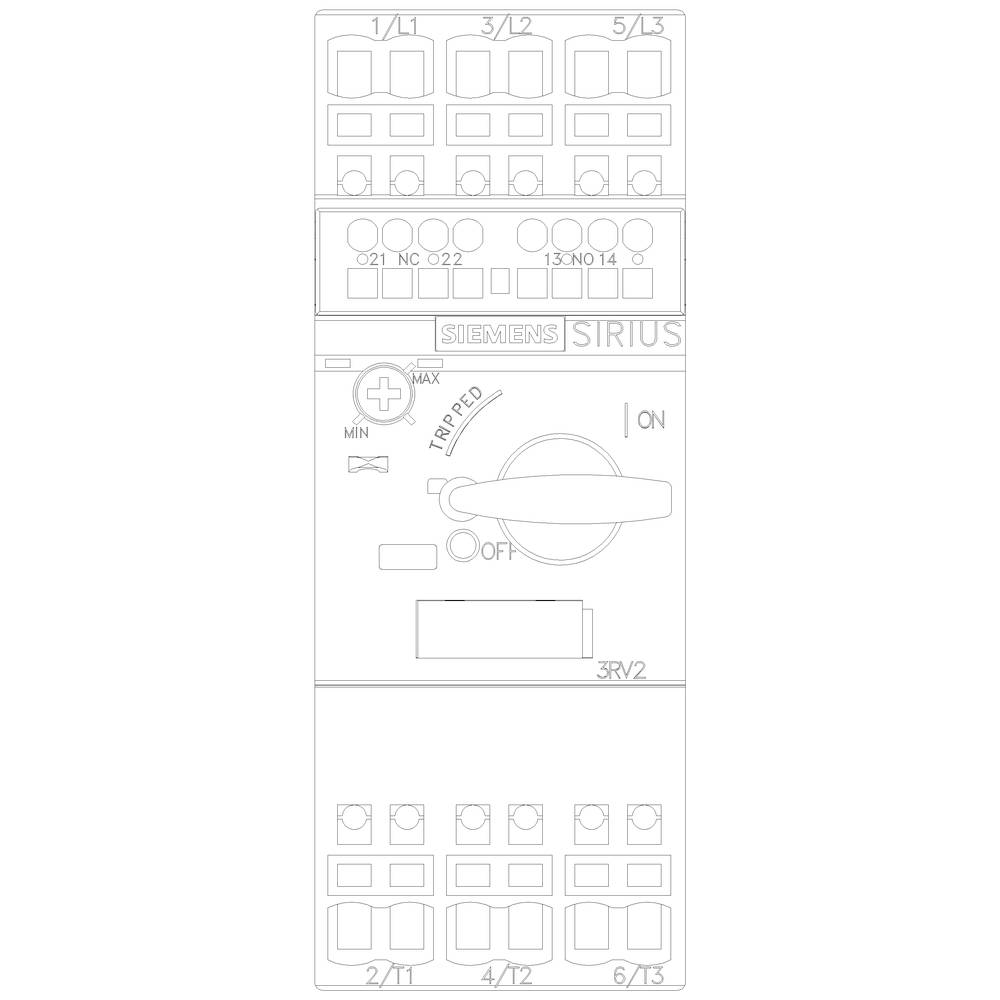

Abbildung eines Siemens SIRIUS Schalters zeigen verschiedene Anschlüsse, Steuereinstellungen und einen Hauptschalter mit 'On', 'Off' und 'Tripped' Positionen.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

22 A

Anschluss

Federzuganschluss

Typ

3RV2021-4CA25

Baugröße

Datenblatt (PDF)

100 Stück

Alternativen anzeigen

Verkauf und Versand:

Anzahl

Stück

Gesamt

€

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Kostenfreier Versand

€

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Leistungsschalter, S0, Motorschutz, Class 10, A-ausl. 17-22A, N-ausl. 286A

16..22 A, 286 A, Mit thermischem Schutz: ja, Phasenausfallempfindlich: ja, magnetisch, 690 V, 22 A, 5,5 kW, 11 kW, Federzuganschluss, Drehknopf, Einbaugerät Festeinbautechnik, Mit integriertem Hilfsschalter: ja, Mit integriertem Unterspannungsauslöser: nein, 3, 55 kA, Schutzart (IP): IP20, 119 mm, 45 mm, 97 mm

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Dauerstrom: 22 A
Mechanische Lebensdauer der Hauptkontakte: 100000 Schaltspiele
Max. Leiterquerschnitt (eindrähtig oder mehrdrähtig): 10 mm²
Max. Leiterquerschnitt (feindrähtig): 6 mm²

Produkt-Art: Leistungsschalter

Typ: 3RV2021-4CA25

Baugröße: S0

Einstellbereich Strom (min.): 16 A

Einstellbereich Strom (max.): 22 A

Einstellbereich (Strom): 16 - 22 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Anschluss: Federzuganschluss

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 119 mm

Abm.: (B x H x T) 45 x 119 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 45

: 119 mm

: 97 mm

: 11 kW

: TRUE

: 22 A

: FALSE

: 3

: 690-690 V

: 16-22 A

: IP20

: TRUE

: Federzuganschluss

: Drehknopf

: magnetisch

: 5.5 kW

: 55 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1704559 Siemens 3RV2021-4CA25 Leistungsschalter 1 St. Einstellbereich (Strom): 16 - 22 A Schaltspannung (max.): 690 V/AC (B x H

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1704559 Siemens 3RV2021-4CA25 Leistungsschalter 1 St. Einstellbereich (Strom): 16 - 22 A Schaltspannung (max.): 690 V/AC (B x H

Beschreibung

Leistungsschalter Baugröße S0 für den Motorschutz, CLASS 10 A-Auslöser 16...22 A N-Auslöser 286 A Federzuganschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
