Siemens 3RV2421-4AA15 Leistungsschalter 1 St. 1 Öffner, 1 Schließer Einstellbereich (Strom): 10

Ein elektrischer Schalter mit der Aufschrift 'SIEMENS'. Der Schalter ist in der Position 'ON' und hat mehrere Anschlüsse oben.

Abbildung ähnlich

Ein Schaltschrank mit offenen Türen zeigt elektrische Komponenten. Im Hintergrund ragt ein Maschinenbereich durch ein verregnetes Fenster.

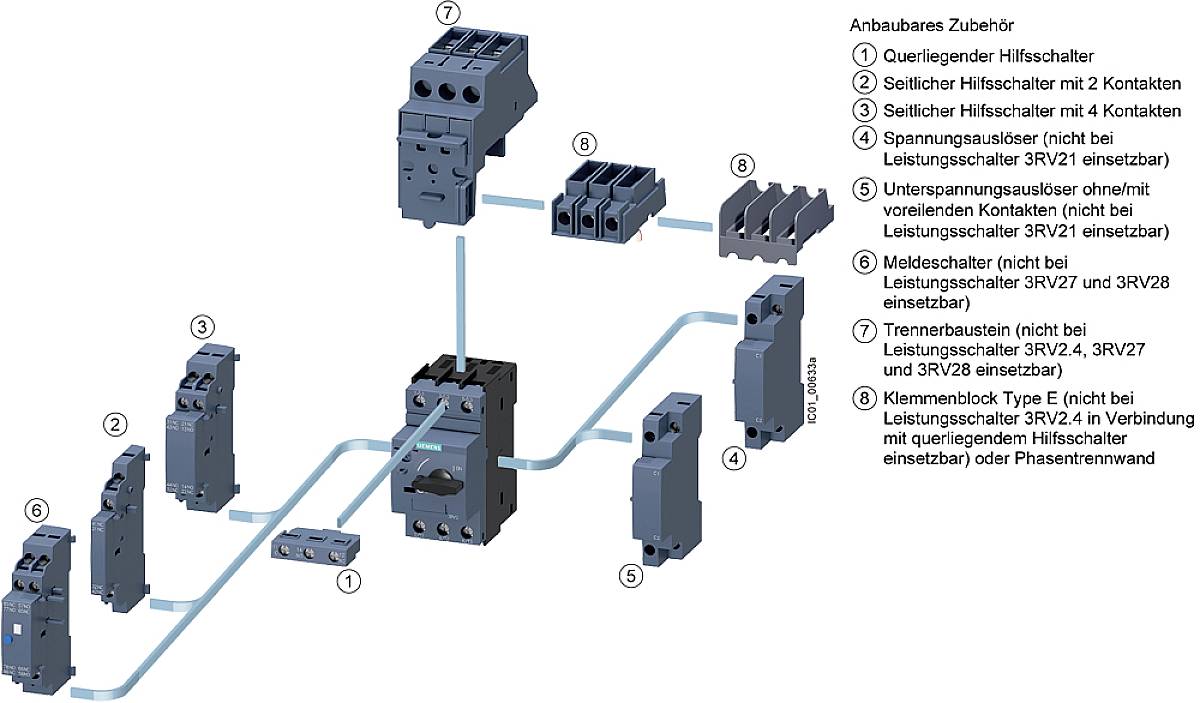

'Diagramm zeigt Anbauzubehör für Schalter: Querverbindungs-, Spannungsauslösesysteme, Meldekontakte und Trennleisten, nummeriert von 1 bis 10 mit Anleitung zur Verwendung.'

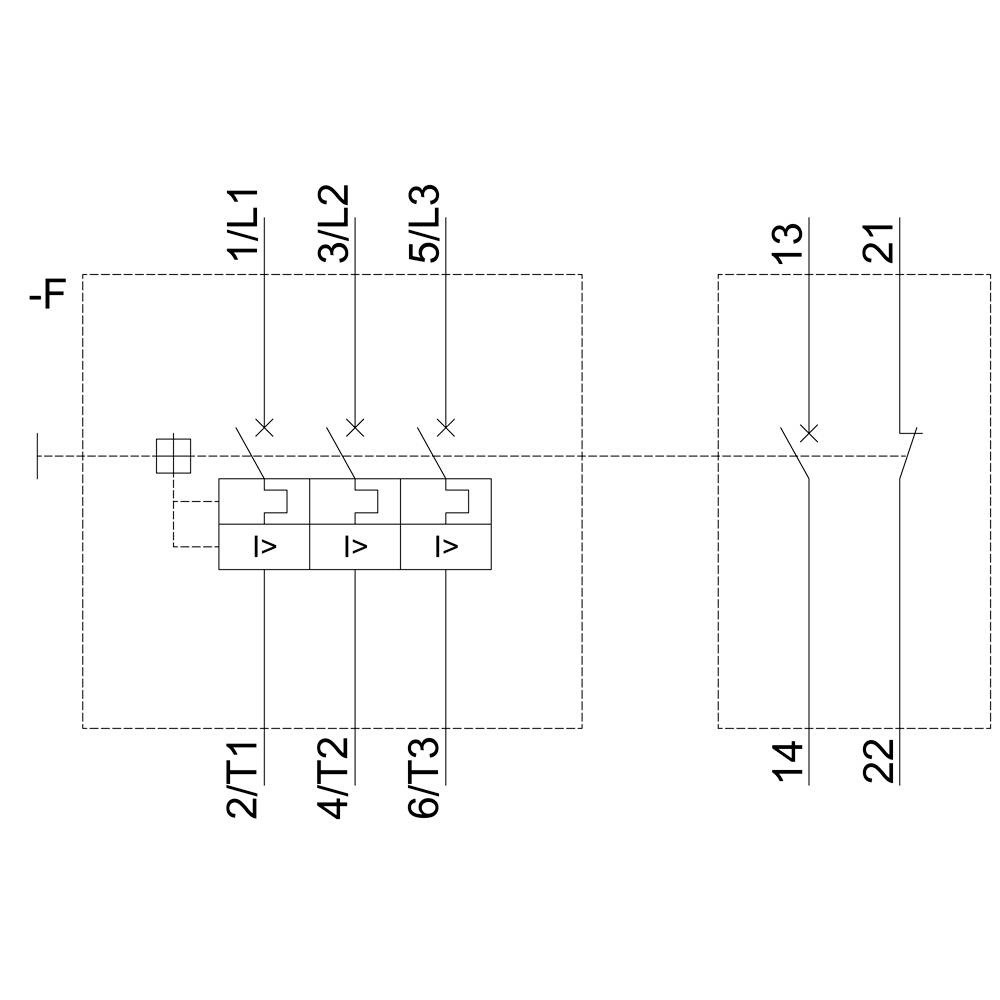

'Einphasiger Stromkreisdiagramm: Phaseneingänge 1/L1, 3/L2, 5/L3 verbinden mit Ausgängen 2/T1, 4/T2, 6/T3; Schalter zwischen 13, 14 und 21, 22.'

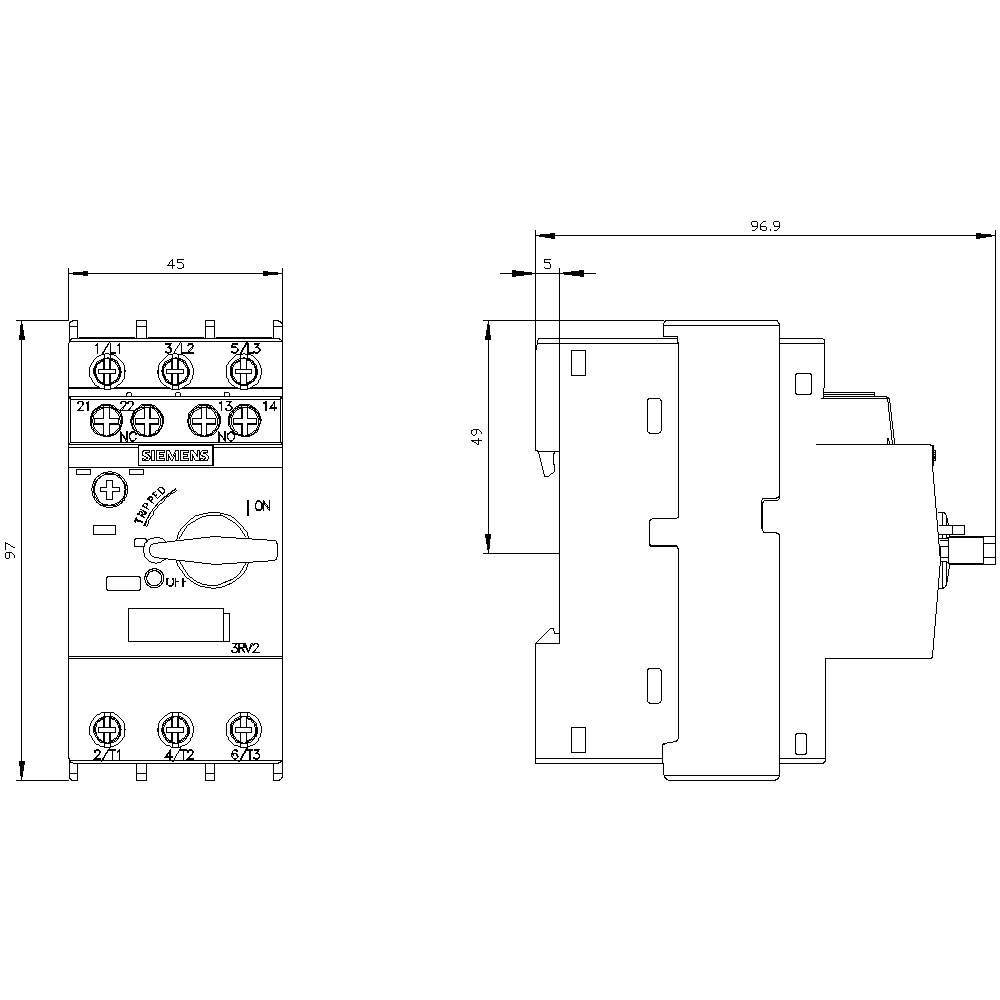

Technische Zeichnung eines elektrischen Geräts mit Maßen: 97 mm Höhe, 96,9 mm Breite. Zeigt Schalter und Anschlüsse.

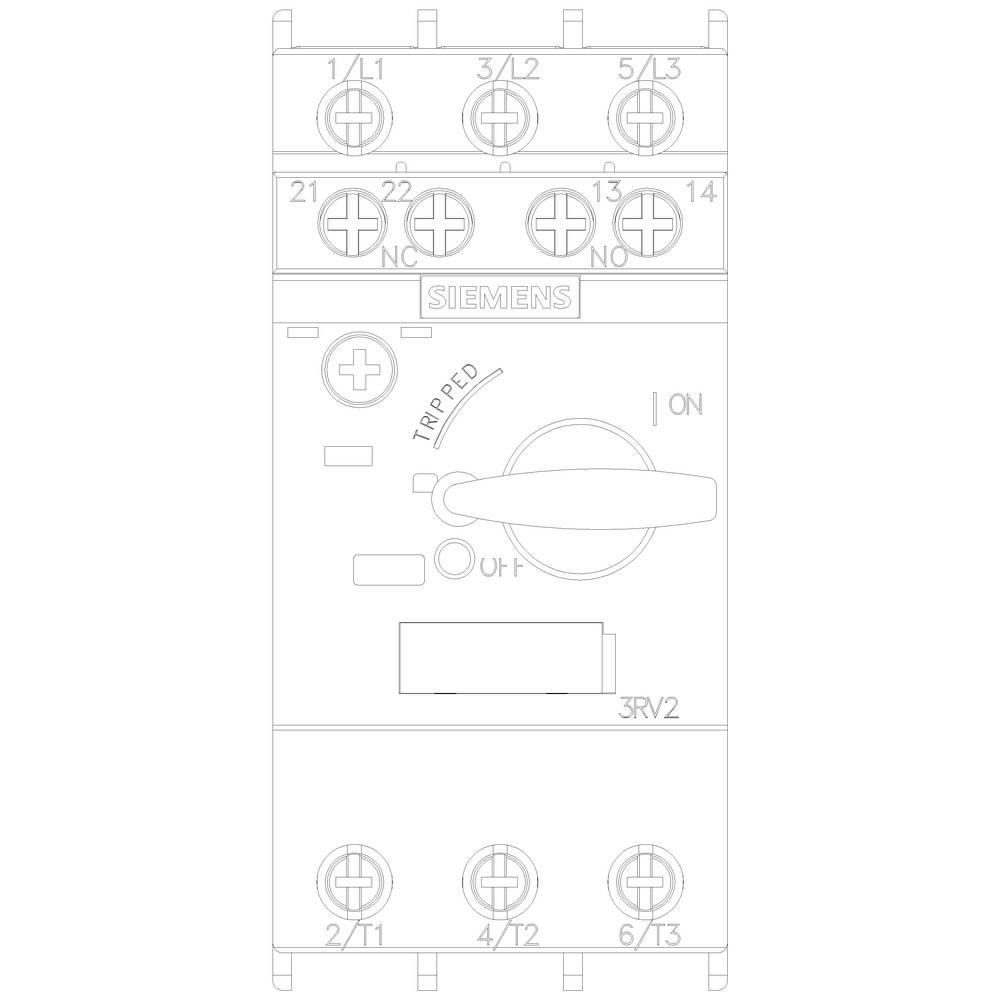

Ein Siemens Motorschutzschalter, dargestellt mit Symbolen und Bezeichnungen für elektrische Kontakte und Schaltern.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

16 A

Kontaktart

1 Öffner

1 Schließer

Anschluss

Schrauben

Typ

3RV2421-4AA15

Datenblatt (PDF)

Lieferung Do., 8. Okt.

100 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

79,72 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 30. Sept.

Kostenfreier Versand

126,04 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leistungsschalter, S0 für Trafoschutz A-ausl. 11-16A, N-ausl. 286A

Anlagenschutzschalter,Hochleistungsschalter,Leistungsschalter,MCCB,Schutzschalter

Technische Daten

Ausführung: für Transformatorschutz
Gewicht: 0.375 kg
Ausführung des Gewindes der Anschlussschraube: M4,M3
Mechanische Lebensdauer: 100000
Elektrische Lebensdauer: 100000
Verlustleistung: 7 W
Frequenz: 50/60 Hz

Produkt-Art: Leistungsschalter

Typ: 3RV2421-4AA15

Baugröße: S0

Einstellbereich Strom (min.): 10 A

Einstellbereich Strom (max.): 16 A

Einstellbereich (Strom): 10 - 16 A

Laststrom: 16 A

Kontaktart: 1 Öffner
1 Schließer

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Hutschiene

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Anschluss: Schrauben

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 97 mm

Abm.: (B x H x T) 45 x 97 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 1

: 1

: 16 A

: 3

: 0

: IP20

: sonstige

: FALSE

: Schraubanschluss

: Knebel

: FALSE

: 55 kA

: TRUE

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1740468 Siemens 3RV2421-4AA15 Leistungsschalter 1 St. 1 Öffner, 1 Schließer Einstellbereich (Strom): 10 - 16 A Schaltspannung (m

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1740468 Siemens 3RV2421-4AA15 Leistungsschalter 1 St. 1 Öffner, 1 Schließer Einstellbereich (Strom): 10 - 16 A Schaltspannung (m

Beschreibung

Leistungsschalter Baugröße S0 für den Trafoschutz A-Auslöser 10...16 A N-Auslöser 286 A Schraubanschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Transformatorschutz zum sicheren Schutz von Transformatoren gegen Kurzschluss und Überlast.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
