Siemens 3RV2711-4AD10 Leistungsschalter 1 St. Einstellbereich (Strom): 16 A (max) Schaltspannung (max.): 690 V/AC (B x H kaufen

Ein elektrischer Schalter von Siemens in Industrieausführung, vertikal ausgerichtet, grau, mit mehreren Anschlussklemmen oben und unten.

Abbildung ähnlich

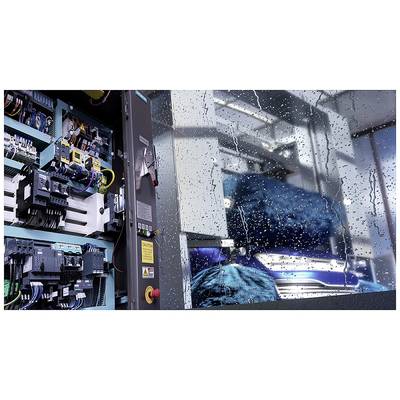

Ein offenes Schaltfeld an einer Autowaschanlage zeigt komplexe Elektronik. Im Hintergrund sind nasse Fenster mit Wassertropfen sichtbar.

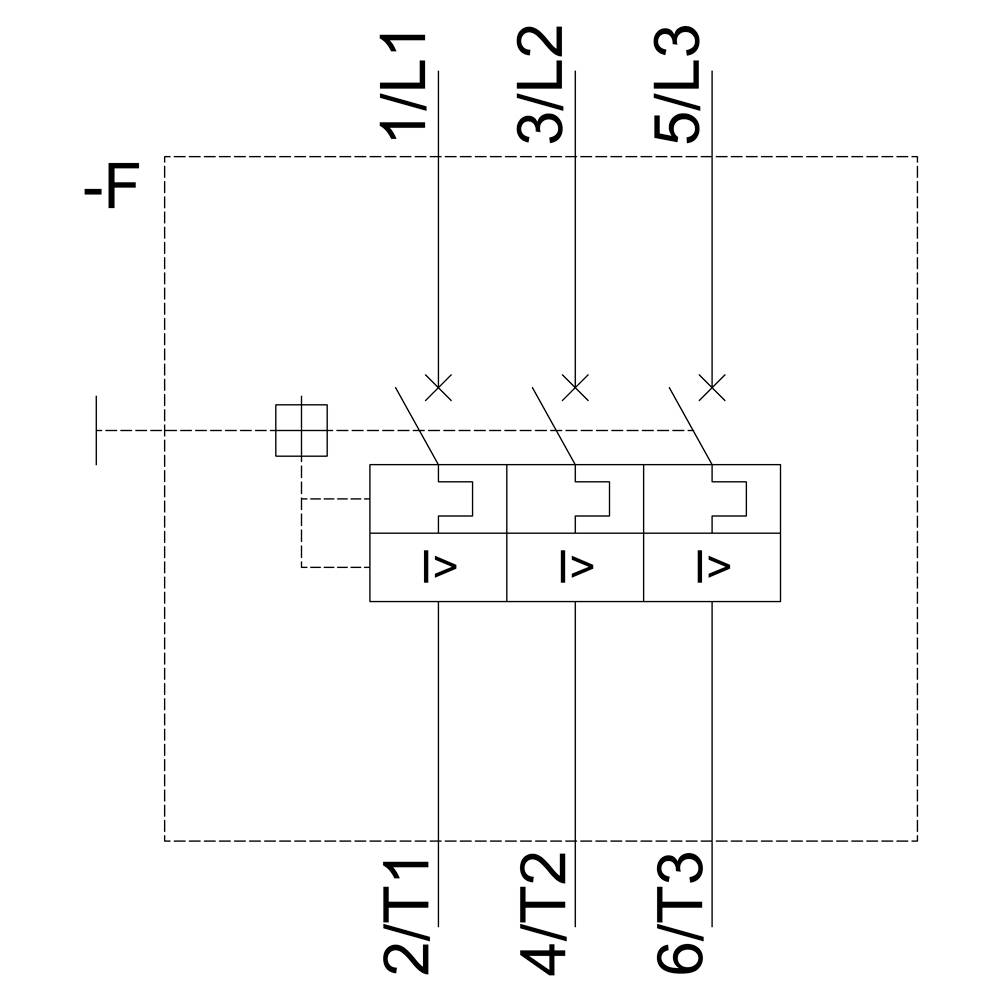

Schaltplan von einem dreipoligen Leistungsschalter. Phasen: L1, L2, L3, verbunden zu T1, T2, T3. Drei Schaltkontakte dargestellt.

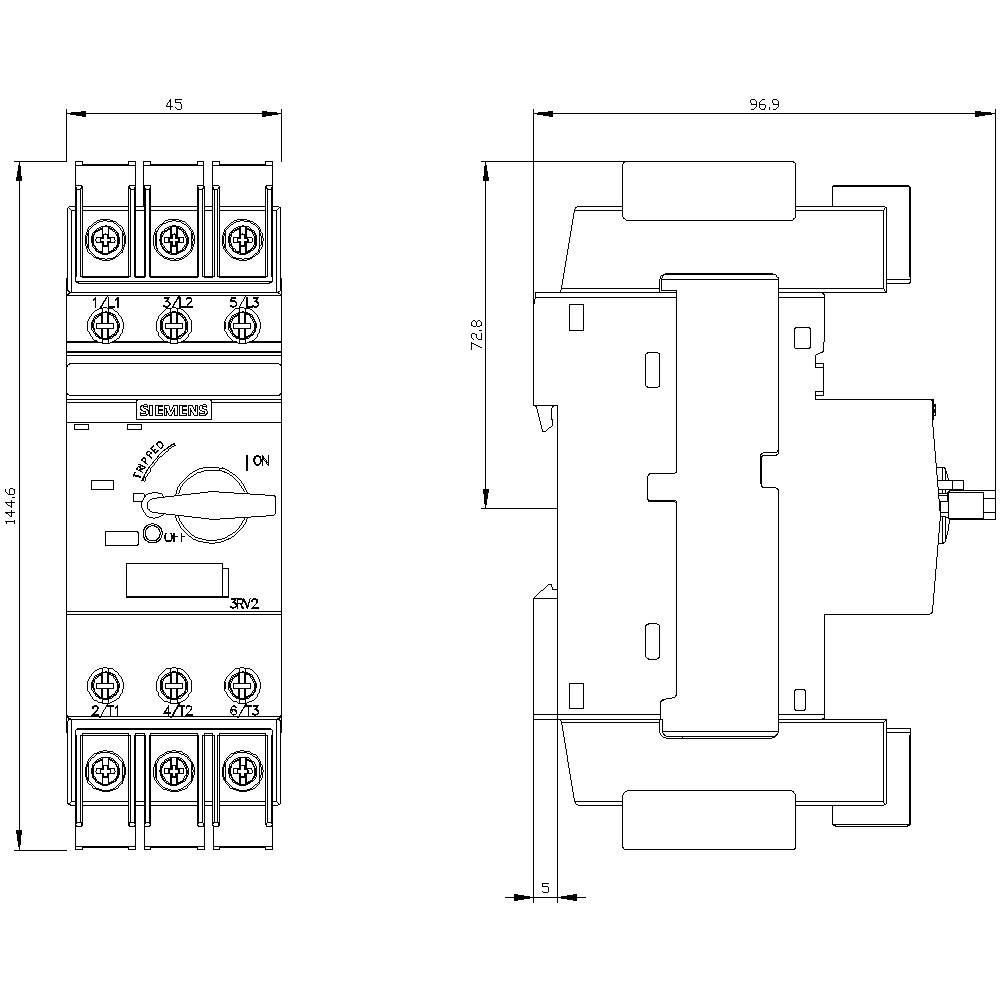

Technische Zeichnung eines elektrischen Schaltgeräts mit frontaler und seitlicher Ansicht, Maßangaben und Anschlussklemmen.

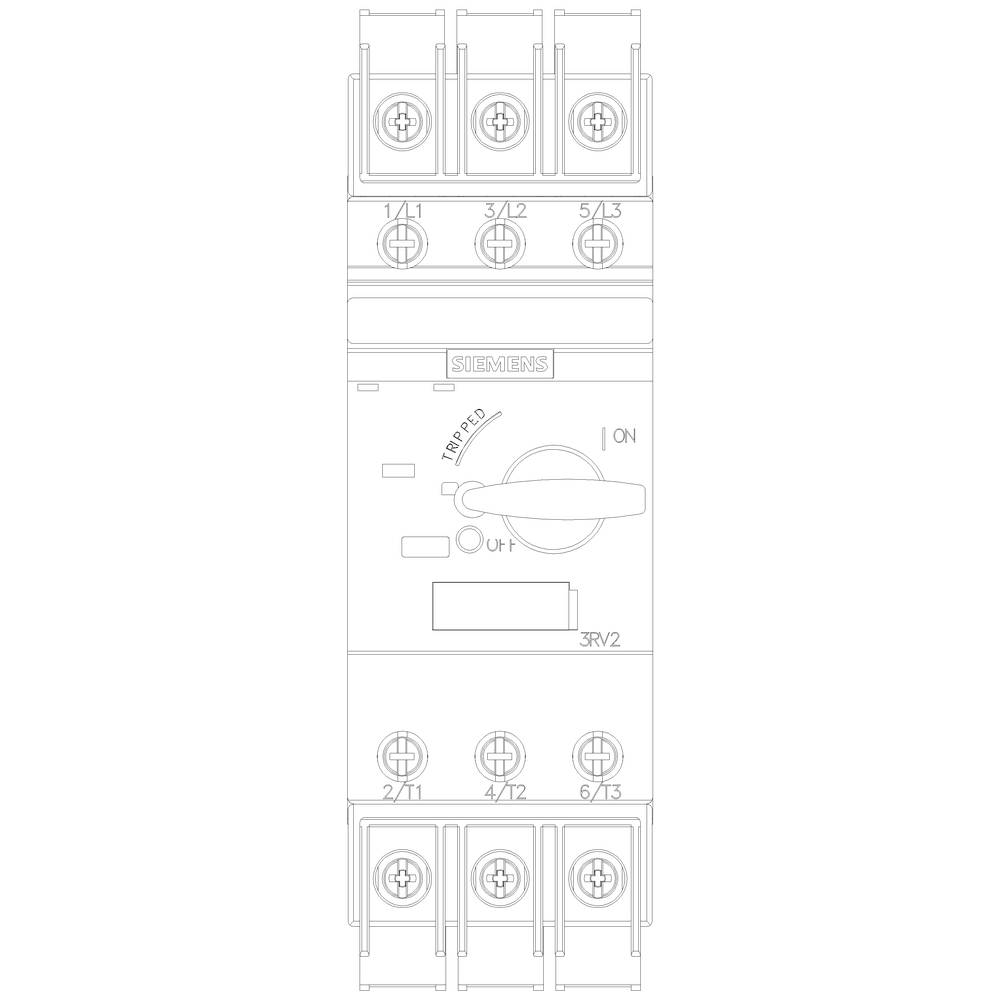

Ein Schaltgerät mit Drehschalter in der Mitte, umgeben von elektrischen Anschlüssen und technischen Markierungen.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

16 A

Anschluss

Schrauben

Typ

3RV2711-4AD10

Baugröße

S00

Datenblatt (PDF)

2 Stück

Verkauf und Versand:

Anzahl

Stück

Gesamt (209,99 € / Stück)

€

nur 29,90 €

Nur noch 2 Stück verfügbar

Rechtliche Bedenken melden

Highlights & Details

Leistungsschalter, S00, Anlagenschutz, UL 489, CSA C22.2 No.5-02

Anlagenschutzschalter,Hochleistungsschalter,Leistungsschalter,MCCB,Schalter,Schutzschalter

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Ausführung: für Anlagenschutz
Gewicht: 0.519 kg
Ausführung des Gewindes der Anschlussschraube: M4
Mechanische Lebensdauer: 100000
Elektrische Lebensdauer: 100000
Verlustleistung: 7 W
Frequenz: 50/60 Hz

Produkt-Art: Leistungsschalter

Typ: 3RV2711-4AD10

Baugröße: S00

Einstellbereich Strom (max.): 16 A

Einstellbereich (Strom): 16 A (max)

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Hutschiene

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Anschluss: Schrauben

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 144 mm

Abm.: (B x H x T) 45 x 144 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 15 A

: 3

: 0

: 20-690 V

: IP20

: sonstige

: FALSE

: Schraubanschluss

: Knebel

: FALSE

: 55 kA

: TRUE

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

Dokumente & Downloads

Datenblatt

Datenblatt 1745828 Siemens 3RV2711-4AD10 Leistungsschalter 1 St. Einstellbereich (Strom): 16 A (max) Schaltspannung (max.): 690 V/AC (B x H

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745828 Siemens 3RV2711-4AD10 Leistungsschalter 1 St. Einstellbereich (Strom): 16 A (max) Schaltspannung (max.): 690 V/AC (B x H

Beschreibung

Leistungsschalter Baugröße S00 für den Anlagenschutz mit Approbation circuit-breaker UL 489, CSA C22.2 NO.5-02 A-Auslöser 15 A N-Auslöser 208 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Anlagenschutz gemäß UL 489/CSA C22.2 No.5 zum Kurzschlussschutz von Anlagen und Verbrauchern in nach UL projektierten Anlagen.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
