Siemens 3RV2742-5GD10 Leistungsschalter 1 St. Einstellbereich (Strom): 40 A (max) Schaltspannung (max.): 690 V/AC (B x H kaufen

Ein elektrischer Leistungsschalter von Siemens mit einem schwarzen Drehschalter und blauen Gehäusekomponenten, Modell 'SIRIUS'.

Abbildung ähnlich

'Industrielle Steuerungseinheit im Vordergrund; verschwommene Produktionsanlage im Hintergrund hinter regennasser Scheibe.'

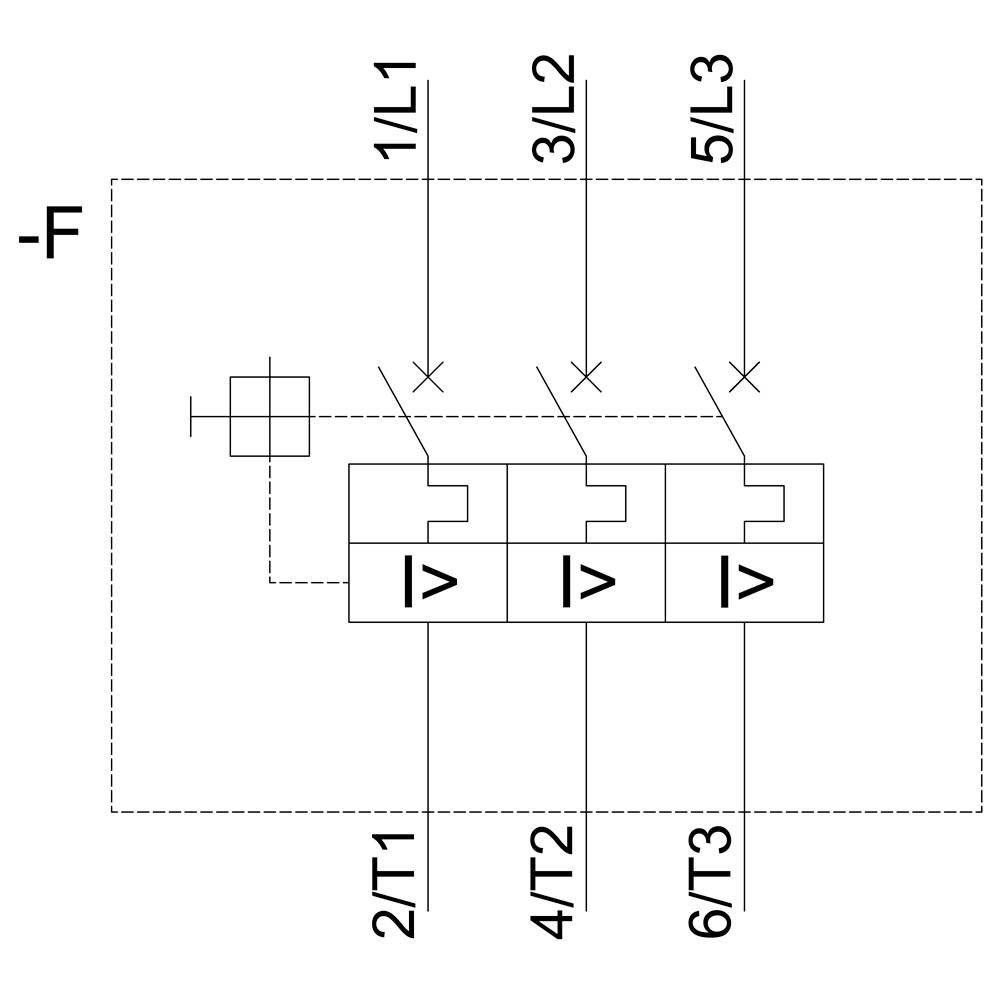

Übersicht einer elektrischen Schaltung mit drei Schutzschaltern, beschriftet mit '1/L1', '3/L2', '5/L3' und '2/T1', '4/T2', '6/T3'.

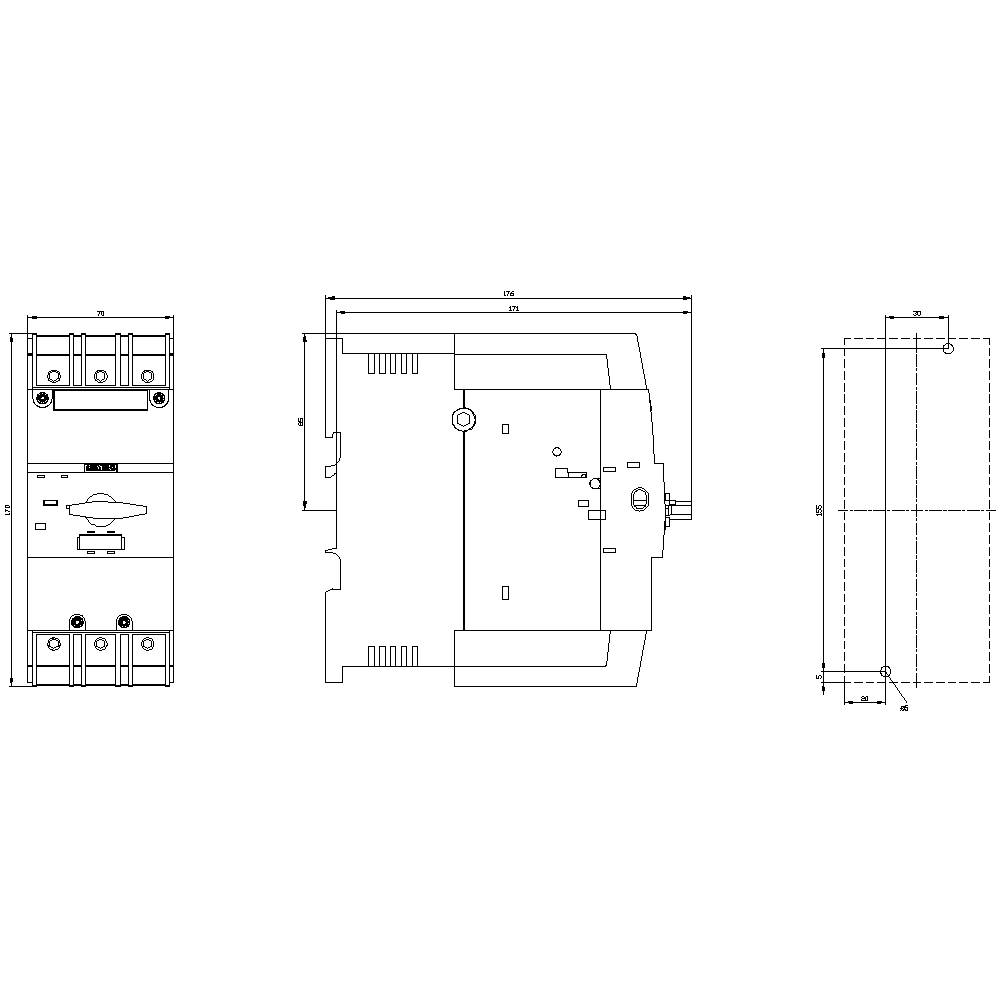

Technische Zeichnung eines elektrischen Schalters in drei Ansichten: Vorderansicht, Seitenansicht und Draufsicht mit Maßangaben.

1/4

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

40 A

Anschluss

Schrauben

Verpackungsart

Piece

Typ

3RV2742-5GD10

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

318,89 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 14. Okt.

Kostenfreier Versand

584,03 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Ausführung: für Anlagenschutz
Gewicht: 2.248 kg
Mechanische Lebensdauer: 25000
Elektrische Lebensdauer: 25000
Verlustleistung: 15 W
Frequenz: 50/60 Hz

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3RV2742-5GD10

Baugröße: S3

Einstellbereich Strom (max.): 40 A

Einstellbereich (Strom): 40 A (max)

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie Sirius

Passend für Marke: Siemens

Montageart: Hutschiene

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 176 mm

Breite: 70 mm

Höhe: 170 mm

Abm.: (B x H x T) 70 x 170 x 176 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 40 A

: 3

: IP20

: sonstige

: FALSE

: Schraubanschluss

: Knebel

: FALSE

: 100 kA

: TRUE

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Verpackungsart

Einstellbereich Strom (min.)

Siemens 3RV2041-4MA15 Leistungsschalter 1 St. Einstellbereich (Strom): 80 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1699599

100 A

Piece

80 A

Siemens 3RV2041-4FA10 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1702647

40 A

Piece

28 A

Siemens 3RV2041-4MA10 Leistungsschalter 1 St. Einstellbereich (Strom): 80 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1705000

100 A

Piece

80 A

Siemens 3RV2041-4YA15 Leistungsschalter 1 St. Einstellbereich (Strom): 75 - 93 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm

Bestell-Nr.:1705001

93 A

75 A

Siemens 3RV2042-4FA10 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm

Bestell-Nr.:1705002

40 A

28 A

Siemens 3RV2041-4FA15 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm

Bestell-Nr.:1746893

40 A

28 A

Siemens 3RV2041-4HA10 Leistungsschalter 1 St. Einstellbereich (Strom): 36 - 50 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1746894

50 A

Piece

36 A

Siemens 3RV2041-4HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 36 - 50 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1746895

50 A

Piece

36 A

Siemens 3RV2041-4JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 45 - 63 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1746896

63 A

Piece

45 A

Siemens 3RV2041-4JA15 Leistungsschalter 1 St. Einstellbereich (Strom): 45 - 63 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm

Bestell-Nr.:1746897

63 A

45 A

Dokumente & Downloads

Datenblatt

Datenblatt 1745835 Siemens 3RV2742-5GD10 Leistungsschalter 1 St. Einstellbereich (Strom): 40 A (max) Schaltspannung (max.): 690 V/AC (B x H

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745835 Siemens 3RV2742-5GD10 Leistungsschalter 1 St. Einstellbereich (Strom): 40 A (max) Schaltspannung (max.): 690 V/AC (B x H

Beschreibung

Leistungsschalter Baugröße S3 für den Anlagenschutz mit Approbation circuit-breaker UL 489, CSA C22.2 No.5-02 A-Auslöser 40 A N-Auslöser 520 A Schraubanschluss Leistungsschalter SIRIUS 3RV2 für Anlagenschutz gemäß UL 489/CSA C22.2 No.5 zum Kurzschlussschutz von Anlagen und Verbrauchern in nach UL projektierten Anlagen.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Leistungsschalter S3 Anlagenschutz 3RV2742-5GD10, Verpackungseinheit: 1 Stk., EAN: 4047621014500

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
