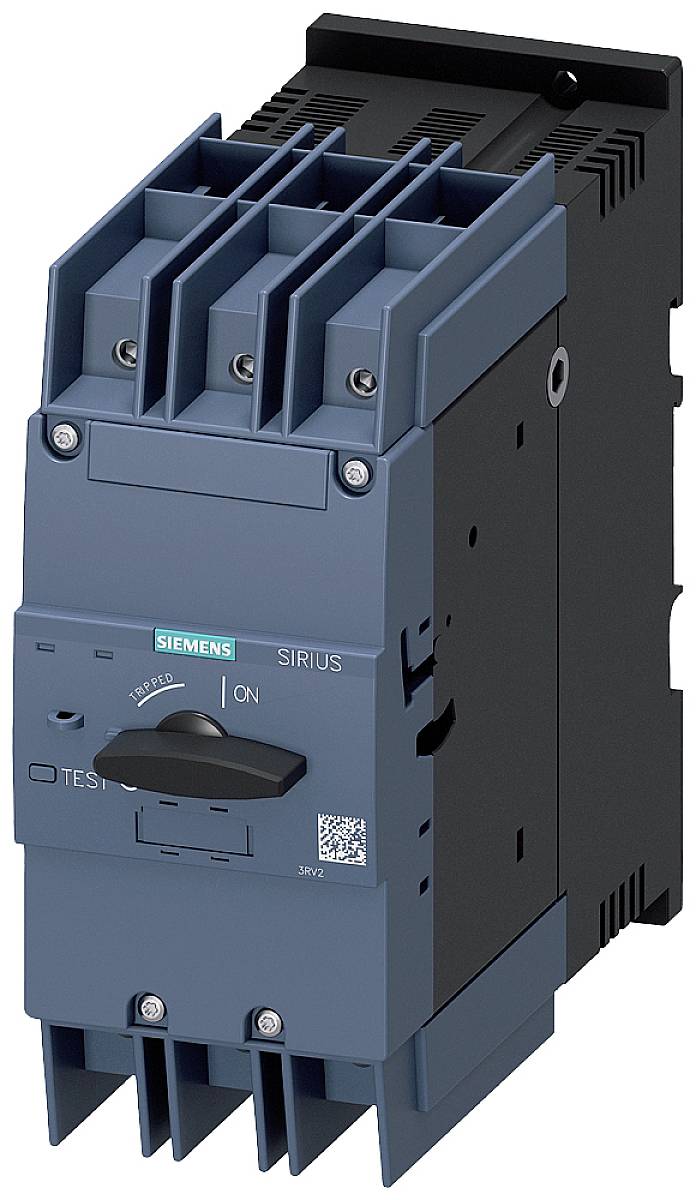

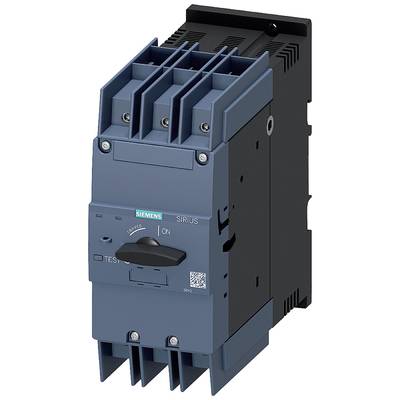

Siemens 3RV2742-5LD10 Leistungsschalter 1 St. Einstellbereich (Strom): 60 A (max) Schaltspannung (max.): 690 V/AC (B x H kaufen

Abbildung ähnlich

'Elektrischer Schaltschrank geöffnet, zeigt Kabel und Schalter. Durch ein verregnetes Fenster im Hintergrund sind Maschinen sichtbar.'

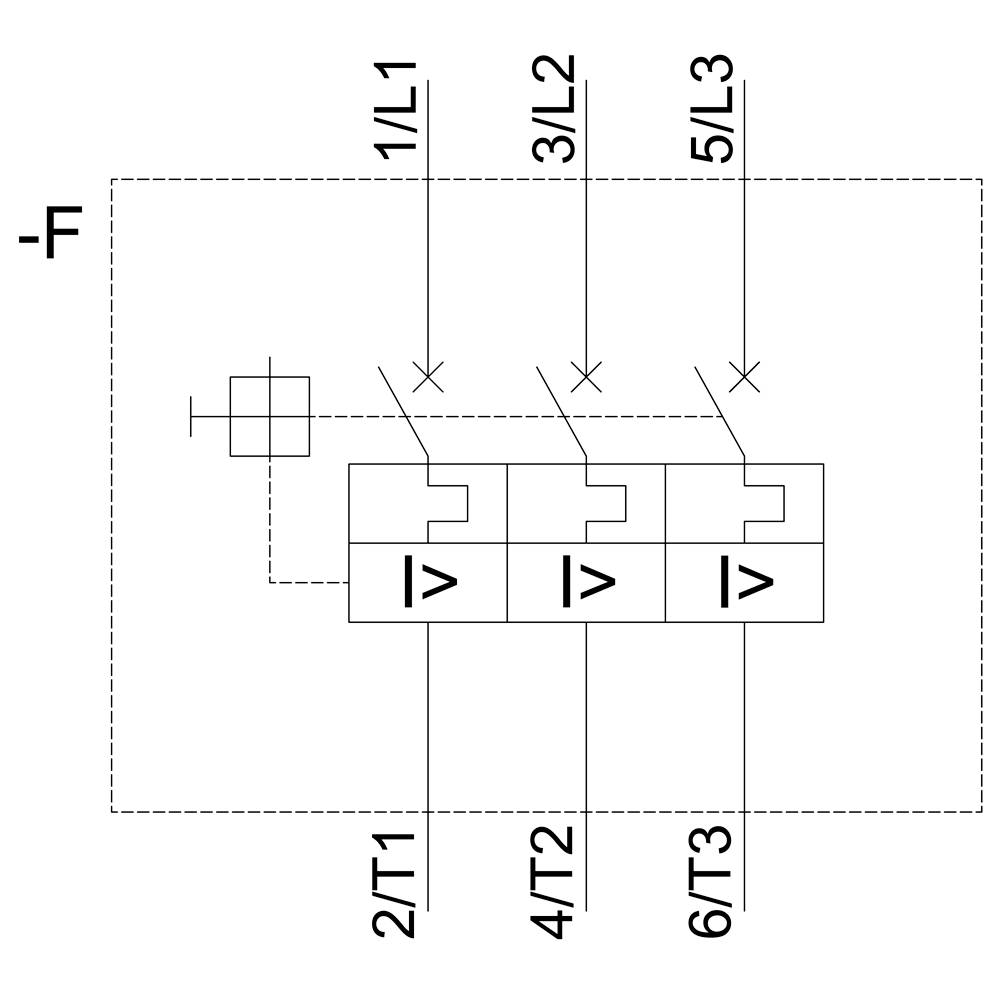

Schaltplan mit drei Sicherungen, gekennzeichnet als 1/L1, 3/L2, 5/L3 für Eingänge und 2/T1, 4/T2, 6/T3 für Ausgänge.

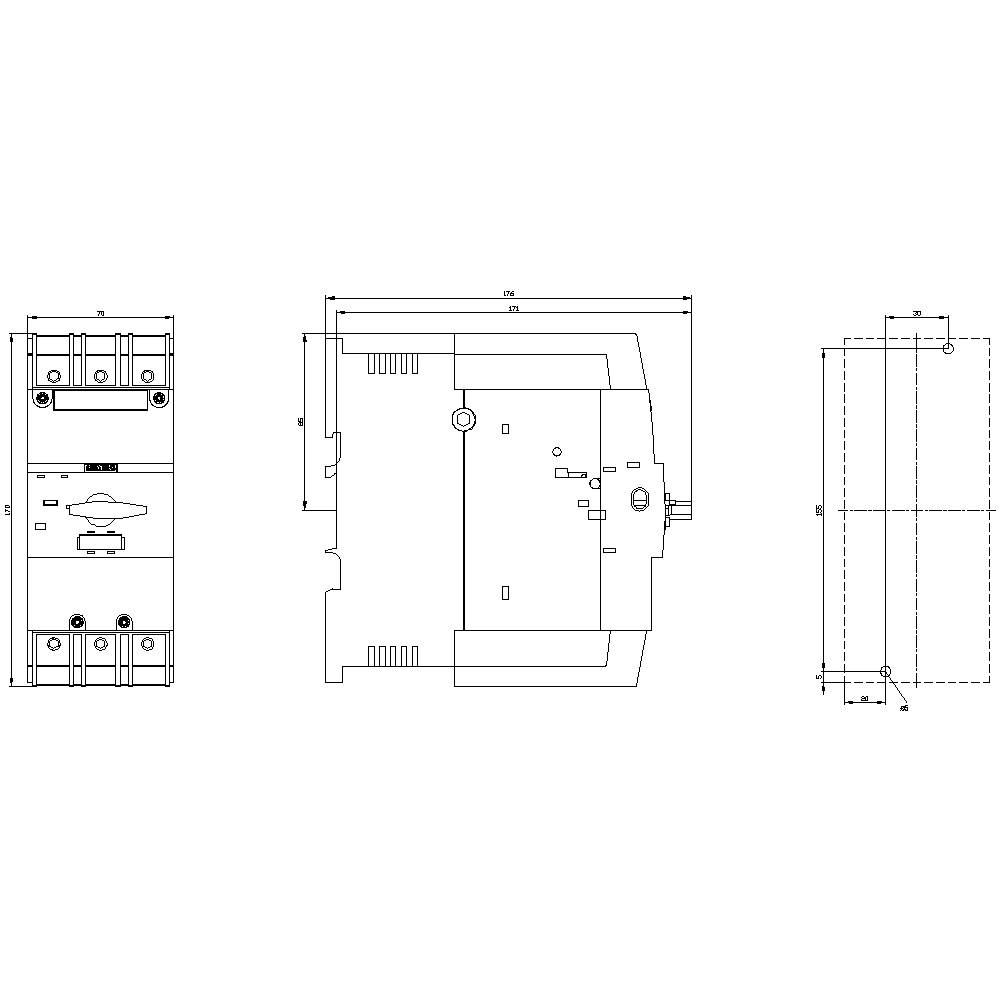

Technische Zeichnung eines elektrotechnischen Bauteils mit Front-, Seiten- und Draufsicht. Maße und Bohrlöcher sind dargestellt.

1/4

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

60 A

Anschluss

Schrauben

Typ

3RV2742-5LD10

Baugröße

Datenblatt (PDF)

Lieferung Do., 8. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

318,89 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 30. Sept.

Kostenfreier Versand

584,03 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Ausführung: für Anlagenschutz
Gewicht: 2.248 kg
Mechanische Lebensdauer: 25000
Elektrische Lebensdauer: 25000
Verlustleistung: 20 W
Frequenz: 50/60 Hz

Produkt-Art: Leistungsschalter

Typ: 3RV2742-5LD10

Baugröße: S3

Einstellbereich Strom (max.): 60 A

Einstellbereich (Strom): 60 A (max)

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Hutschiene

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Anschluss: Schrauben

: IP20

Tiefe: 176 mm

Breite: 70 mm

Höhe: 170 mm

Abm.: (B x H x T) 70 x 170 x 176 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 60 A

: 3

: IP20

: sonstige

: FALSE

: Schraubanschluss

: Knebel

: FALSE

: 100 kA

: TRUE

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1703887 Siemens 3RV2742-5LD10 Leistungsschalter 1 St. Einstellbereich (Strom): 60 A (max) Schaltspannung (max.): 690 V/AC (B x H

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1703887 Siemens 3RV2742-5LD10 Leistungsschalter 1 St. Einstellbereich (Strom): 60 A (max) Schaltspannung (max.): 690 V/AC (B x H

Beschreibung

Leistungsschalter Baugröße S3 für den Anlagenschutz mit Approbation circuit-breaker UL 489, CSA C22.2 No.5-02 A-Auslöser 60 A N-Auslöser 780 A Schraubanschluss Leistungsschalter SIRIUS 3RV2 für Anlagenschutz gemäß UL 489/CSA C22.2 No.5 zum Kurzschlussschutz von Anlagen und Verbrauchern in nach UL projektierten Anlagen.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
