Siemens 3RW5524-3HA06 3RW55243HA06 Sanftstarter Motorleistung bei 400 V 22 kW Motorleistung bei 230 V 11 kW 200 V, 690 V kaufen

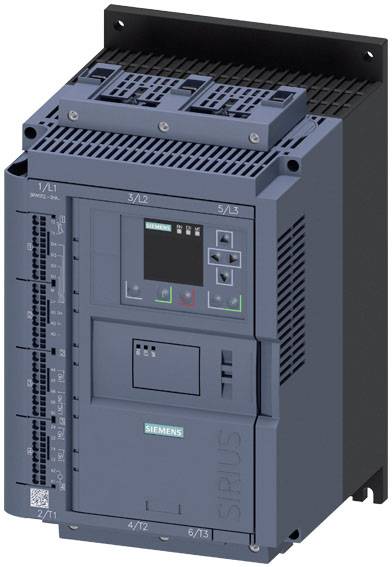

Siemens SIRIUS Soft Starter, ein elektrisches Gerät zur Steuerung des Anlaufstroms von Motoren.

Abbildung ähnlich

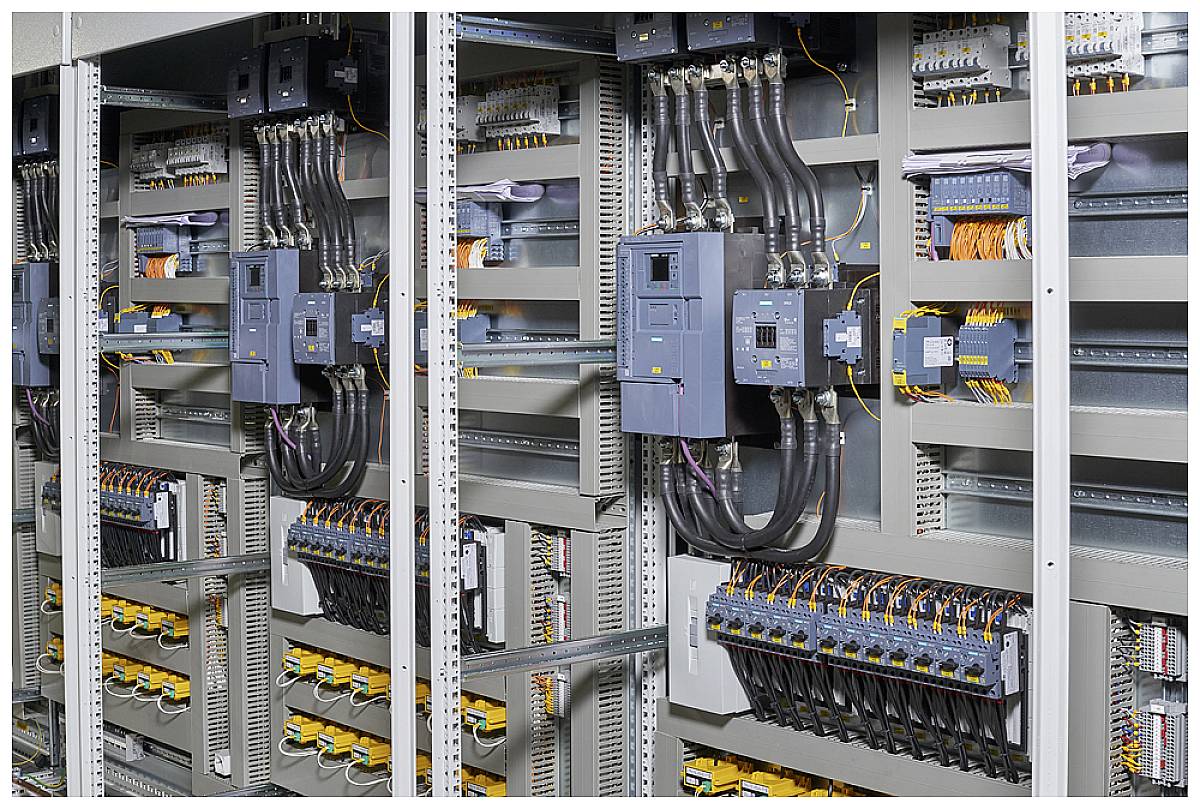

Ein Schaltschrank mit mehreren Panels, Kabeln und elektrischen Komponenten. Die Verkabelung und Anschlüsse sind organisiert und übersichtlich.

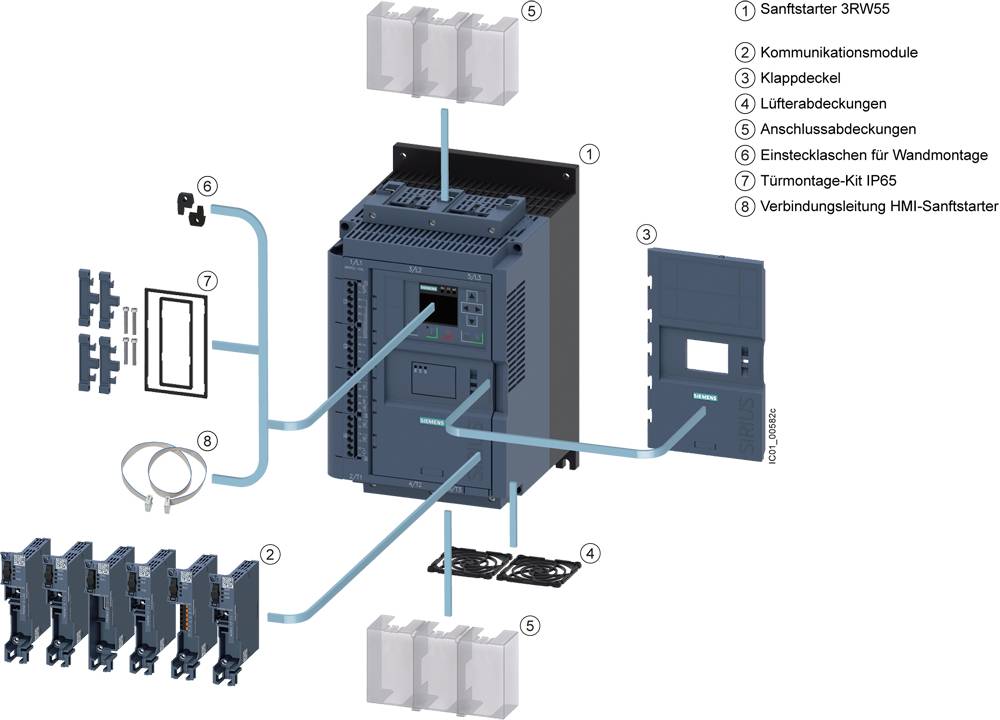

'Explosionszeichnung eines Sanftstarters (3RW55) mit gekennzeichneten Teilen: Kommunikationsmodule, Abdeckungen, Einsteckschacht, Türmontage-Kit, Anschlussleitung.'

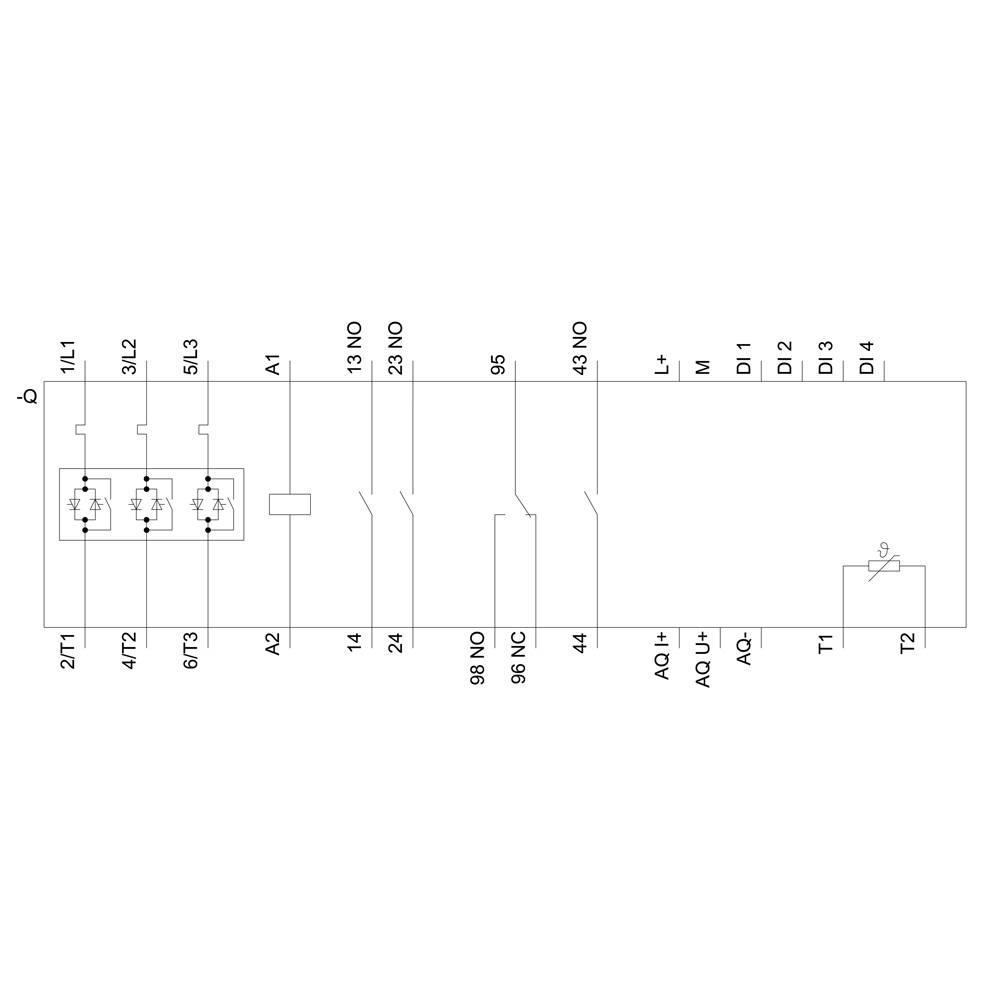

Schaltplan eines elektrischen Schaltkastens mit Relais und Anschlüssen, illustriert die Verbindungspunkte zwischen verschiedenen Komponenten.

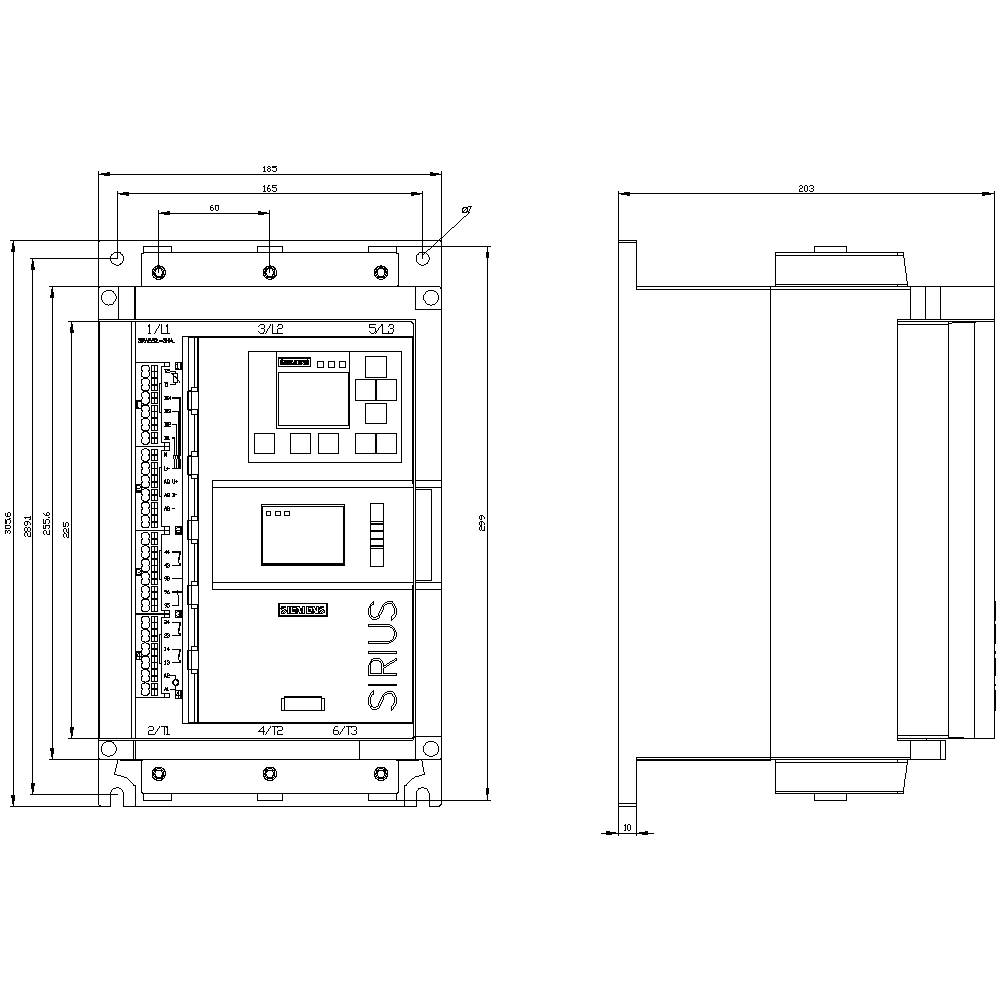

Zeichnung eines SIRIUS Schalters mit detaillierten Abmessungen. Zeigt Vorder- und Seitenansicht mit Maßangaben in Millimetern.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 27. Okt.

3 Set(s)

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Set(s)

Gesamt

1.998,61 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 3 Set(s) verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mo., 4. Jan. 2027

Kostenfreier Versand

2.054,62 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Betriebsfrequenz: 50/60 Hz
Befestigungsart: Schraubbefestigung
Stoßspannungsfestigkeit: 8 kV
Schutzart: IP20
Isolationsspannung: 690 V
Anzahl der Digitaleingänge: 4
Ausführung des Motorschutzes: elektronisch, Auslösung bei thermischer Überlastung des Motors
Ausführung der Digitalausgänge: 3 Schließer (NO) / 1 Wechsler (CO)

Motor-Spannung: 200-690 V

Produkt-Art: Sanftstarter

Anschluss-Strom: 47 A

Motorleistung bei 230 V: 11 kW

Motorleistung bei 400 V: 22 kW

Nennspannung: 200 V
690 V

Wirkphasen: 3

Ausführung: 3RW5524-3HA06

Herst.-Teilenr.: 3RW55243HA06

Nennstrom: 47 A

Nennstrom - gerundet: 47 A

Typ: 3RW5524-3HA06

Motorleistung bei 230 V/ 400 V: 22 kW

Auslaufzeit: 360 s

Abm.: (B x H x T) 185 x 306 x 203 mm

Anschluss: Federzuganschluss

Breite: 185 mm

Höhe: 306 mm

Tiefe: 203 mm

Max. Temperatur: +60 °C

Min. Temperatur: -25 °C

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Motorleistung bei 400 V

Motorleistung bei 230 V

Nennspannung

Siemens "delete" Sanftstarter Motorleistung bei 400 V 1.1 kW Motorleistung bei 230 V 0.55 kW 200 V, 400 V Nennstrom 3 A

Bestell-Nr.:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Sanftstarter Motorleistung bei 400 V 11 kW Motorleistung bei 230 V 5.5 kW 200 V, 480 V Nennstrom 25 A

Bestell-Nr.:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Sanftstarter Motorleistung bei 400 V 18.5 kW Motorleistung bei 230 V 11 kW 200 V, 480 V Nennstrom 38 A

Bestell-Nr.:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262697

143 A

75 kW

37 kW

200 V600 V

Dokumente & Downloads

Datenblatt

Datenblatt 2864608 Siemens 3RW5524-3HA06 3RW55243HA06 Sanftstarter Motorleistung bei 400 V 22 kW Motorleistung bei 230 V 11 kW 200 V, 690 V

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864608 Siemens 3RW5524-3HA06 3RW55243HA06 Sanftstarter Motorleistung bei 400 V 22 kW Motorleistung bei 230 V 11 kW 200 V, 690 V

Beschreibung

SIRIUS Sanftstarter 200-690 V 47 A, AC/DC 24 V Federzugklemmen Sanftstarter SIRIUS 3RW55 High Performance für anspruchsvolle Anwendungen zum sanften An- und Auslauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise, spart Energie und sorgt für eine geringere Erwärmung im Schaltschrank. Intelligente Überwachungsfunktionen schützen den Sanftstarter vor Überhitzung und den Motor vor Überlast. Zudem können Sie den Strom während des Hochlaufs auf einen einstellbaren Maximalwert begrenzen. Dank 3-phasiger Steuerung besonders geeignet für große Motorleistungen und Wurzel-3-Schaltungen. Die innovative Drehmomentregelung sorgt für einen optimalen Motorhochlauf. Einfache und schnelle Inbetriebnahme durch Autoparametrierung oder Applikationsassistent. Vorausschauende Wartungsplanungen durch Condition Monitoring. Abnehmbares HMI mit Farbdisplay für übersichtliche Messwert- und Diagnoseanzeigen. Weltweite Zulassungen (z.B. IEC und UL/CSA).
Verfügbar sind die High Performance Sanftstarter 3RW55 für Netze bis 690 V in einem Leistungsbereich bis 560 kW mit 24 V oder 110-250 V Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Analogausgang und Thermistormotorschutz sind fester Bestandteil der High Performance Sanftstarter.
Optionale einsteckbare Kommunikationsmodule ermöglichen den Anschluss über PROFINET, PROFIBUS und Modbus TCP. Das eingebaute HMI-Modul kann auch in die Schaltschranktür montiert werden.
Die Sanftstarter 3RW55 lösen die bewährte Baureihe 3RW44 ab.
Sanftstarter SIRIUS 3RW5 - So flexibel wie deine Aufgabe.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Sanftstarter 200-690 V 47 A 3RW5524-3HA06, Verpackungseinheit: 1 Stk., EAN: 4047621039787
