Siemens 3RW5543-2HA16 3RW55432HA16 Sanftstarter Motorleistung bei 400 V 110 kW Motorleistung bei 230 V 55 kW 200 V, 690 kaufen

Industrieller Motorstarter von Siemens in dunkelblauem Gehäuse, mit digitalen Bedienelementen auf der Frontseite.

Abbildung ähnlich

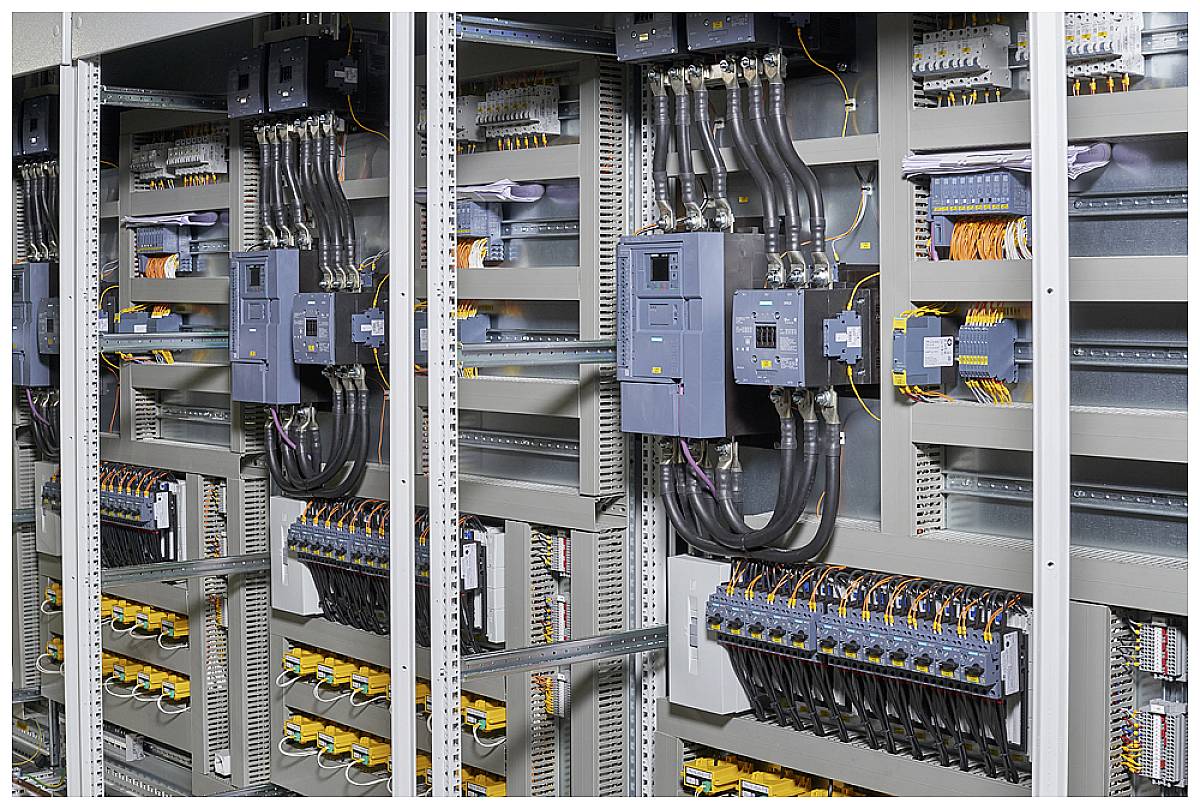

Stromschaltschrank mit zahlreichen Kabeln und elektronischen Komponenten; dient zur Steuerung und Verteilung elektrischer Energie.

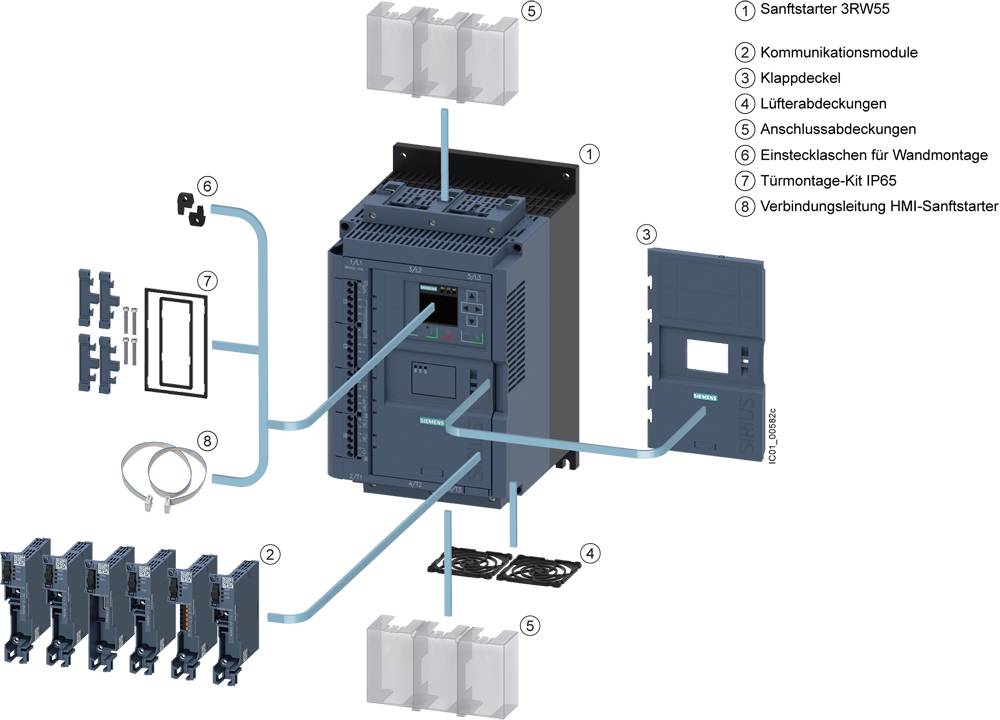

Explosionszeichnung eines Sanftstarters 3RW55 mit nummerierten Komponenten: Kommunikationsmodule, Abdeckungen, Einsteckschienen und Zubehörteile.

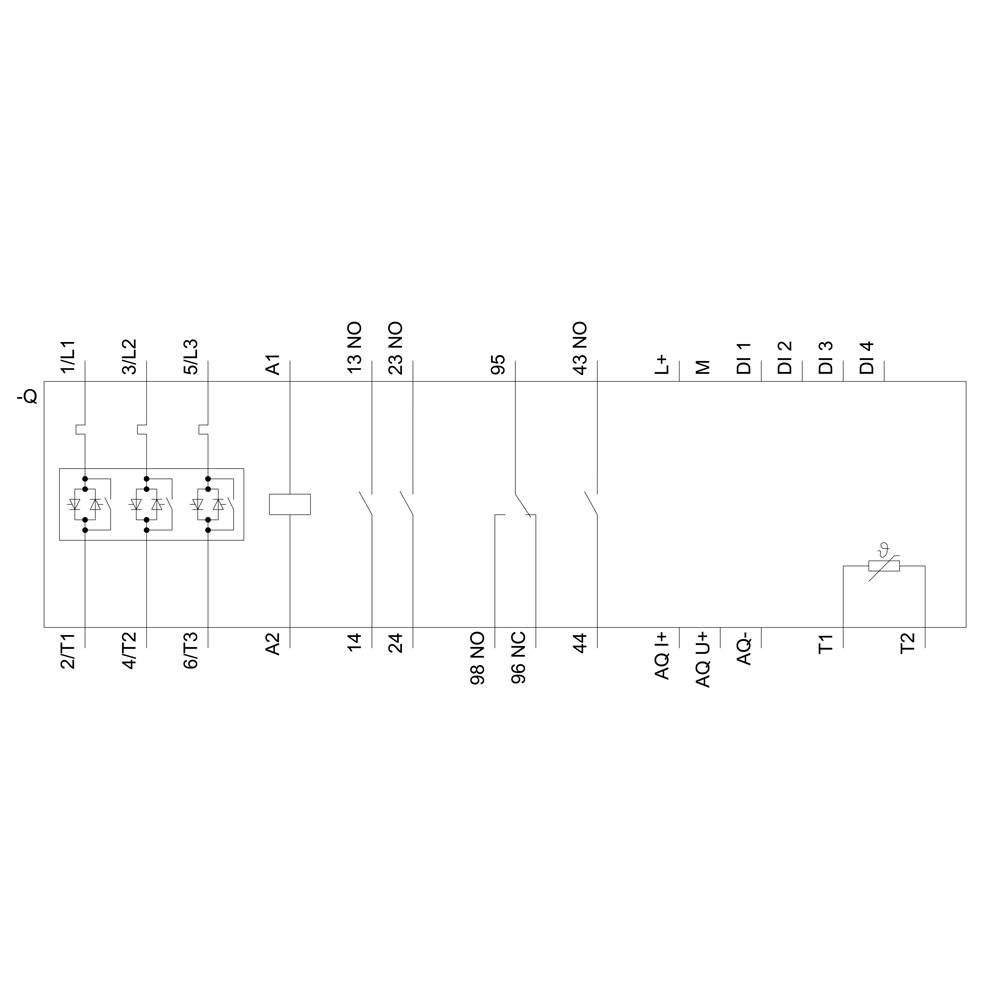

Schaltplan mit mehreren Relais und Verbindungslinien. Komponenten sind mit Bezeichnungen wie '2T1', 'A1', und 'M' markiert.

'Technische Zeichnung eines Steuergeräts. Links: Vorderansicht mit Anschlüssen und Bedienelementen. Rechts: Seitenansicht. Maßangaben in mm.'

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 20. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Set(s)

Gesamt (5.234,45 € / Stück)

5.234,45 €

zzgl. MwSt.

Kostenfreier Versand

nur 139,00 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Betriebsfrequenz: 50/60 Hz
Befestigungsart: Schraubbefestigung
Stoßspannungsfestigkeit: 8 kV
Schutzart: IP20
Isolationsspannung: 690 V
Anzahl der Digitaleingänge: 4
Ausführung des Motorschutzes: elektronisch, Auslösung bei thermischer Überlastung des Motors
Ausführung der Digitalausgänge: 3 Schließer (NO) / 1 Wechsler (CO)

Motor-Spannung: 200-690 V

Produkt-Art: Sanftstarter

Anschluss-Strom: 210 A

Motorleistung bei 230 V: 55 kW

Motorleistung bei 400 V: 110 kW

Nennspannung: 200 V
690 V

Wirkphasen: 3

Ausführung: 3RW5543-2HA16

Herst.-Teilenr.: 3RW55432HA16

Nennstrom: 210 A

Nennstrom - gerundet: 210 A

Typ: 3RW5543-2HA16

Motorleistung bei 230 V/ 400 V: 110 kW

Auslaufzeit: 360 s

Abm.: (B x H x T) 210 x 393 x 203 mm

Anschluss: Schienenanschluss

Anschlussleistung: 110-250 V/AC

Breite: 210 mm

Höhe: 393 mm

Tiefe: 203 mm

Max. Temperatur: +60 °C

Min. Temperatur: -25 °C

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Motorleistung bei 400 V

Motorleistung bei 230 V

Nennspannung

Siemens "delete" Sanftstarter Motorleistung bei 400 V 1.1 kW Motorleistung bei 230 V 0.55 kW 200 V, 400 V Nennstrom 3 A

Bestell-Nr.:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Sanftstarter Motorleistung bei 400 V 11 kW Motorleistung bei 230 V 5.5 kW 200 V, 480 V Nennstrom 25 A

Bestell-Nr.:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Sanftstarter Motorleistung bei 400 V 18.5 kW Motorleistung bei 230 V 11 kW 200 V, 480 V Nennstrom 38 A

Bestell-Nr.:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2262697

143 A

75 kW

37 kW

200 V600 V

Dokumente & Downloads

Datenblatt

Datenblatt 2864684 Siemens 3RW5543-2HA16 3RW55432HA16 Sanftstarter Motorleistung bei 400 V 110 kW Motorleistung bei 230 V 55 kW 200 V, 690

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864684 Siemens 3RW5543-2HA16 3RW55432HA16 Sanftstarter Motorleistung bei 400 V 110 kW Motorleistung bei 230 V 55 kW 200 V, 690

Beschreibung

SIRIUS Sanftstarter 200-690 V 210 A, AC 110-250 V Federzugklemmen Sanftstarter SIRIUS 3RW55 High Performance für anspruchsvolle Anwendungen zum sanften An- und Auslauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise, spart Energie und sorgt für eine geringere Erwärmung im Schaltschrank. Intelligente Überwachungsfunktionen schützen den Sanftstarter vor Überhitzung und den Motor vor Überlast. Zudem können Sie den Strom während des Hochlaufs auf einen einstellbaren Maximalwert begrenzen. Dank 3-phasiger Steuerung besonders geeignet für große Motorleistungen und Wurzel-3-Schaltungen. Die innovative Drehmomentregelung sorgt für einen optimalen Motorhochlauf. Einfache und schnelle Inbetriebnahme durch Autoparametrierung oder Applikationsassistent. Vorausschauende Wartungsplanungen durch Condition Monitoring. Abnehmbares HMI mit Farbdisplay für übersichtliche Messwert- und Diagnoseanzeigen. Weltweite Zulassungen (z.B. IEC und UL/CSA).
Verfügbar sind die High Performance Sanftstarter 3RW55 für Netze bis 690 V in einem Leistungsbereich bis 560 kW mit 24 V oder 110-250 V Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Analogausgang und Thermistormotorschutz sind fester Bestandteil der High Performance Sanftstarter.
Optionale einsteckbare Kommunikationsmodule ermöglichen den Anschluss über PROFINET, PROFIBUS und Modbus TCP. Das eingebaute HMI-Modul kann auch in die Schaltschranktür montiert werden.
Die Sanftstarter 3RW55 lösen die bewährte Baureihe 3RW44 ab.
Sanftstarter SIRIUS 3RW5 - So flexibel wie deine Aufgabe.
