Siemens 3SE51120CH01 3SE5112-0CH01 Positionsschalter 6 A Schwenkhebel, Metallhebel IP66, IP67 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Positionsschalter, Metallg. 40mm, EN50041, Geräteanschluss
- Positionsschalter,Sprungschalter
Technische Daten
- Anzahl der Schaltkontakte: 1
- Isolationsspannung: 400 V
- Betriebsfrequenz: 50/60 Hz
- Produkt-Art
Positionsschalter
- Anschluss
Schrauben
- Betätigungsart
Schwenkhebel
Metallhebel
- Schaltstrom (max.)
6 A
- Kontaktart
1 Öffner
1 Schließer
1 Wechsler
- Kontaktmaterial
Silberlegierung
- Gewicht
344 g
- Min. Temperatur
-25 °C
- Max. Temperatur
+85 °C
IP66
IP67
- Gewinde-Maß
M20 x 1.5
- Mechanische Lebensdauer
15000000
- Elektrische Lebensdauer
100000
- Material
Metall
- Breite
40 mm
- Typ
3SE5112-0CH01
- Inhalt
1 St.

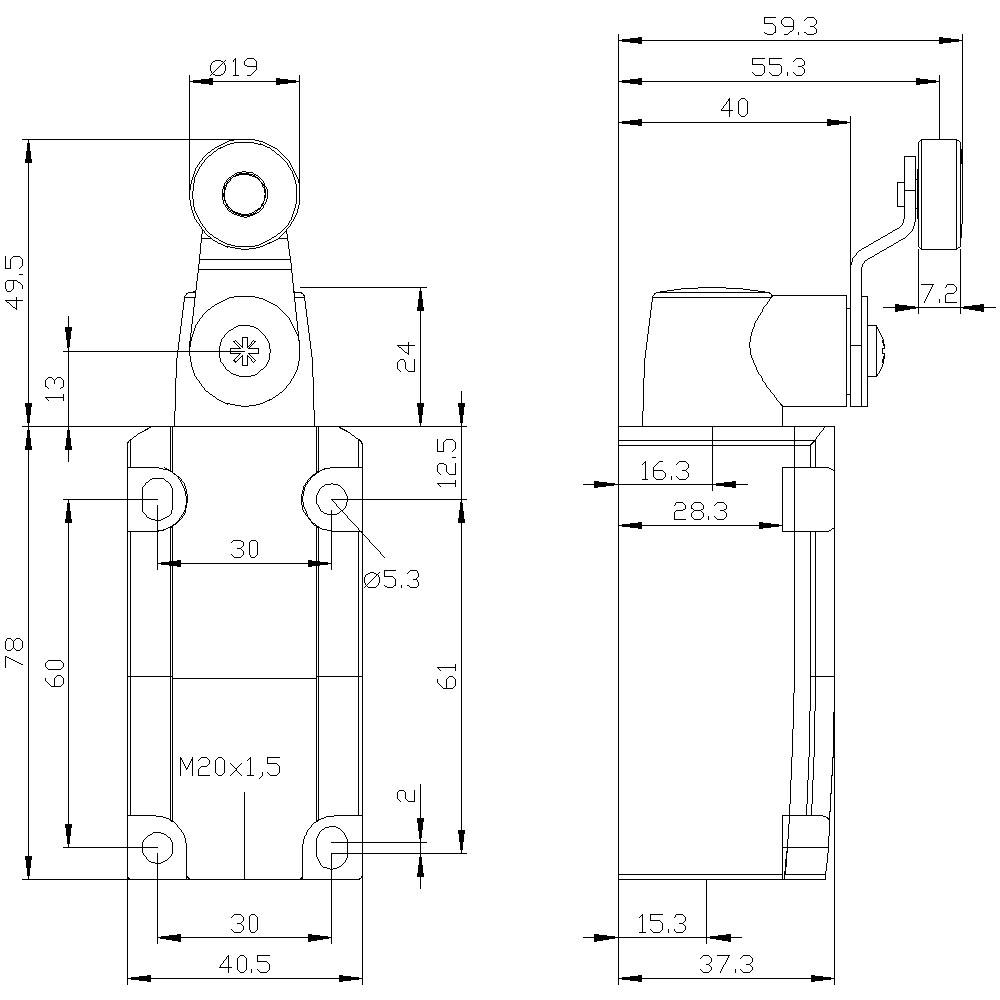

- Abm.
(L x B) 127.5 mm x 40 mm
- RoHS-konform
Ja
- Länge
127.5 mm
- Tiefe
59.3 mm
Sprungschaltglied
Metall
TRUE
lackiert
FALSE
ohne
ohne
ohne
Quader
IP66/IP67
TRUE
1
Schwenkhebel
ohne
FALSE
6 A
6 A
0.55 A
3 A
40 mm
59.3 mm
127.5 mm
FALSE
-25-85 °C
1
1
0
Rollenstößel gerade
12
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1699584 Siemens 3SE51120CH01 3SE5112-0CH01 Positionsschalter 6 A Schwenkhebel, Metallhebel IP66, IP67 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1699584 Siemens 3SE51120CH01 3SE5112-0CH01 Positionsschalter 6 A Schwenkhebel, Metallhebel IP66, IP67 1 St.
Konformitätserklärung
Konformitätserklärung 1699584 Siemens 3SE51120CH01 3SE5112-0CH01 Positionsschalter 6 A Schwenkhebel, Metallhebel IP66, IP67 1 St.
Beschreibung
Positionsschalter Metallgehäuse 40 mm nach DIN EN 50041 Geräteanschluss 1x (M20 x 1,5) 1S/1Ö Sprungkontakte Schwenkantrieb rechts/links einstellbar, Metallhebel 27 mm lang und Kunststoffrolle 19 mm Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.
Der modulare Aufbau der Positionsschalter 3SE5 ermöglicht eine Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen. Die große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag. LEDs zeigen den aktuellen Status des Geräts an. Dank Schnellanschlusstechnik können die Anschlusszeiten erheblich reduziert werden. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme.
Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall oder Kompaktbauform zur Verfügung. Einige Varianten sind optional mit LED-Statusanzeige und M12-Stecker erhältlich. Die Reihe3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab.

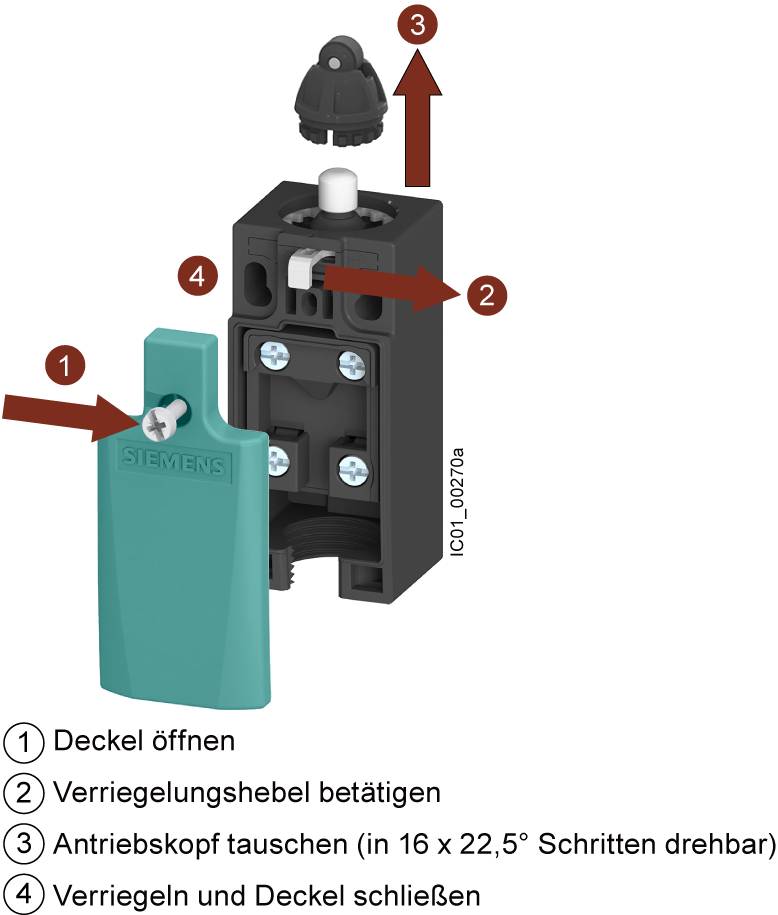

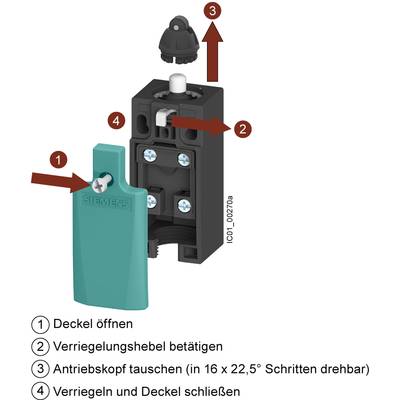

Als Zubehör sind je nach Ausführung Antriebsköpfe und Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich.
Safety is a SIRIUS business.
Der modulare Aufbau der Positionsschalter 3SE5 ermöglicht eine Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen. Die große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag. LEDs zeigen den aktuellen Status des Geräts an. Dank Schnellanschlusstechnik können die Anschlusszeiten erheblich reduziert werden. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme.
Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall oder Kompaktbauform zur Verfügung. Einige Varianten sind optional mit LED-Statusanzeige und M12-Stecker erhältlich. Die Reihe3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab.
Als Zubehör sind je nach Ausführung Antriebsköpfe und Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich.
Safety is a SIRIUS business.
Hinweise
- Auftragsbezogene FertigungBitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
