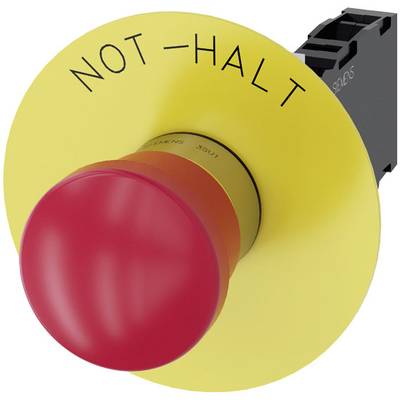

Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 Not-Halt-Pilzdrucktaster Knopf Rot, Gelb Zugentriegelung 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Set(s)
Verkauf und Versand:
Anzahl
Gesamt
€
Nur noch 1 Set(s) verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Not-Halt-Pilzdrucktaster, 22mm, rund, Metall, hochglanz, rot, 1S+1Ö
- 1, Pilz, rot, 22,3 mm, 75 mm, 46,4 mm, Geeignet für Beleuchtung: nein, Schaltfunktion verrastend: nein, Tastend: nein, Mit Frontring: nein, sonstige, IP67/IP69K
Technische Daten
- Befestigungsart: Frontplattenbefestigung
- Anzahl der Befehlsstellen: 1
- Ausführung des Betätigungselements: zwangsläufige Verrastung

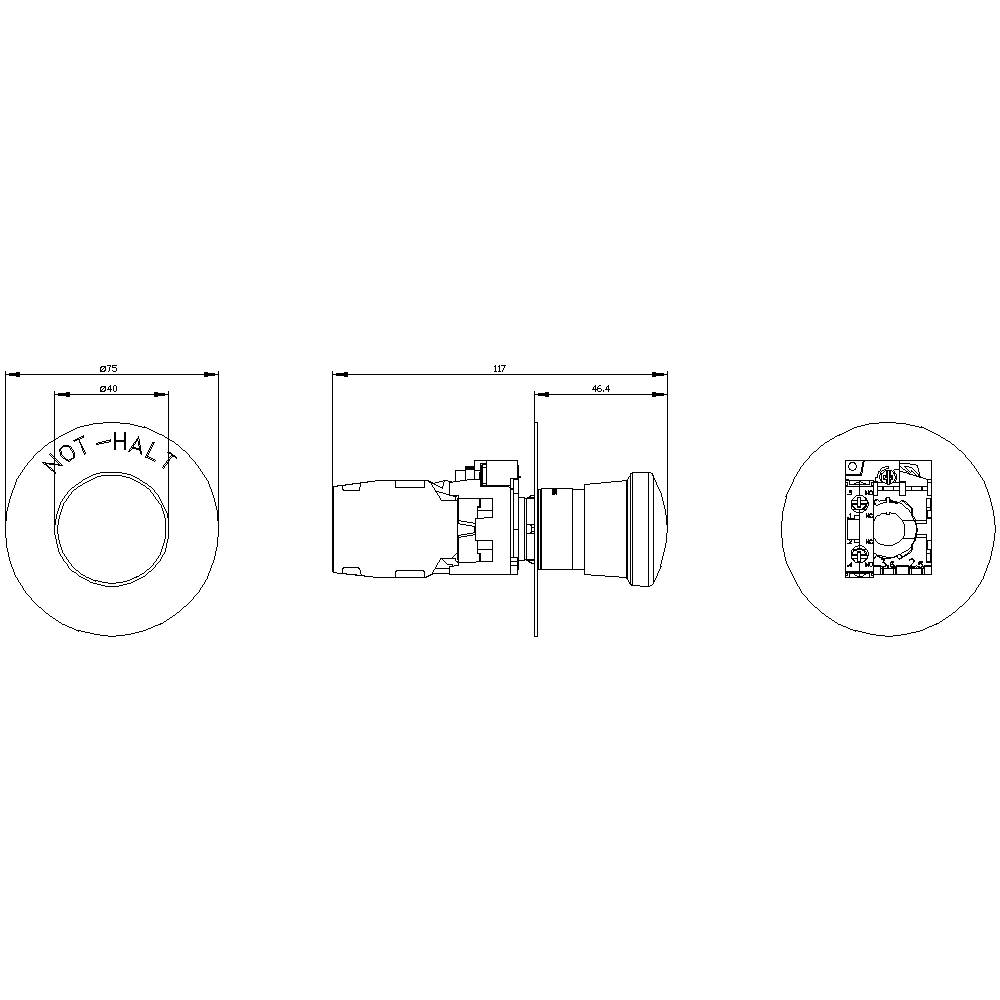

- Einbaubreite: 75 mm
- Einbauhöhe: 46,4 mm
- Material / des Betätigungselements: Kunststoff
- Produktfunktion / NOT-AUS-Funktion: ja
- Anzugsdrehmoment / der Schrauben im Halter / maximal: 1,2 Nm
- Einbautiefe: 70,6 mm
- Form / der Einbauöffnung: rund
- Material / des Halters: Metall
- Produktfunktion / NOT-HALT-Funktion: ja
- Schalthäufigkeit / maximal [1/h]: 600
- Schutzart IP / der Anschlussklemme: IP20, Klemmschraube angezogen
- Schwingfestigkeit: 10 ... 500 Hz: 5g
- Betriebsmittelschutzklasse: I
- Positive Toleranz des Einbaudurchmessers: 0,4 mm
- Produktfunktion / Zwangsöffnung: ja
- Anschließbarer Leiterquerschnitt / eindrähtig / mit Aderendbearbeitung / maximal: 0,75 mm²
- Anschließbarer Leiterquerschnitt / eindrähtig / mit Aderendbearbeitung / minimal: 0,5 mm²
- Anschließbarer Leiterquerschnitt / eindrähtig / ohne Aderendbearbeitung / maximal: 1,5 mm²
- Anschließbarer Leiterquerschnitt / eindrähtig / ohne Aderendbearbeitung / minimal: 1 mm²
- Anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung / maximal: 1,5 mm²
- Anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung / minimal: 0,5 mm²
- Anschließbarer Leiterquerschnitt / feindrähtig / ohne Aderendbearbeitung / maximal: 1,5 mm²
- Anschließbarer Leiterquerschnitt / feindrähtig / ohne Aderendbearbeitung / minimal: 1 mm²
- Anzahl der Kontaktmodule: 1
- Anzugsdrehmoment / der Schrauben im Halter / minimal: 1 Nm
- Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen: 2x (18 ... 14)
- Art der anschließbaren Leiterquerschnitte / eindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 0,75 mm²)
- Art der anschließbaren Leiterquerschnitte / eindrähtig / ohne Aderendbearbeitung: 2x (1,0 ... 1,5 mm²)
- Art der anschließbaren Leiterquerschnitte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²)
- Art der anschließbaren Leiterquerschnitte / feindrähtig / ohne Aderendbearbeitung: 2x (1,0 ... 1,5 mm²)
- Ausführung des Kontakts / der Hilfskontakte: Silberlegierung
- AWG-Nummer / als kodierter anschließbarer Leiterquerschnitt / maximal: 14
- AWG-Nummer / als kodierter anschließbarer Leiterquerschnitt / minimal: 18
- Befestigungsart / der Module und Zubehör: Frontplattenbefestigung
- Betriebsspannung / bei AC / bei 50 Hz / Bemessungswert / maximal: 500 V
- Betriebsspannung / bei AC / bei 50 Hz / Bemessungswert / minimal: 5 V
- Betriebsspannung / bei AC / bei 60 Hz / Bemessungswert / maximal: 500 V
- Betriebsspannung / bei AC / bei 60 Hz / Bemessungswert / minimal: 5 V
- Betriebsspannung / bei DC / Bemessungswert / maximal: 500 V
- Betriebsspannung / bei DC / Bemessungswert / minimal: 5 V
- Dauerstrom / des Leitungsschutzschalters C-Charakteristik [A]: 10
- Isolationsspannung / Bemessungswert: 500 V
- Produktbestandteil / Leuchtmittel: nein
- Spannungsart / der Betriebsspannung: AC/DC
- Stoßspannungsfestigkeit / Bemessungswert: 6 kV
- Thermischer Strom: 10 A
- Verschmutzungsgrad: 3
- Anzahl der Unterlegschilder: 1
- Anzugsdrehmoment / für Hilfskontakte / bei Schraubanschluss / maximal: 0,9 Nm
- Anzugsdrehmoment / für Hilfskontakte / bei Schraubanschluss / minimal: 0,8 Nm
- Produkt-Art
Not-Halt-Pilzdrucktaster
- Betätigungsart
Knopf
- Herstellerfarbe
Rot
Gelb
- Knopf-Ø
40 mm
- Aufdruck-Motiv
NOT-HALT
- Anschluss
Schrauben
- Entriegelungs-Art
Zugentriegelung
- Form
rund
- Funktionen
rastend

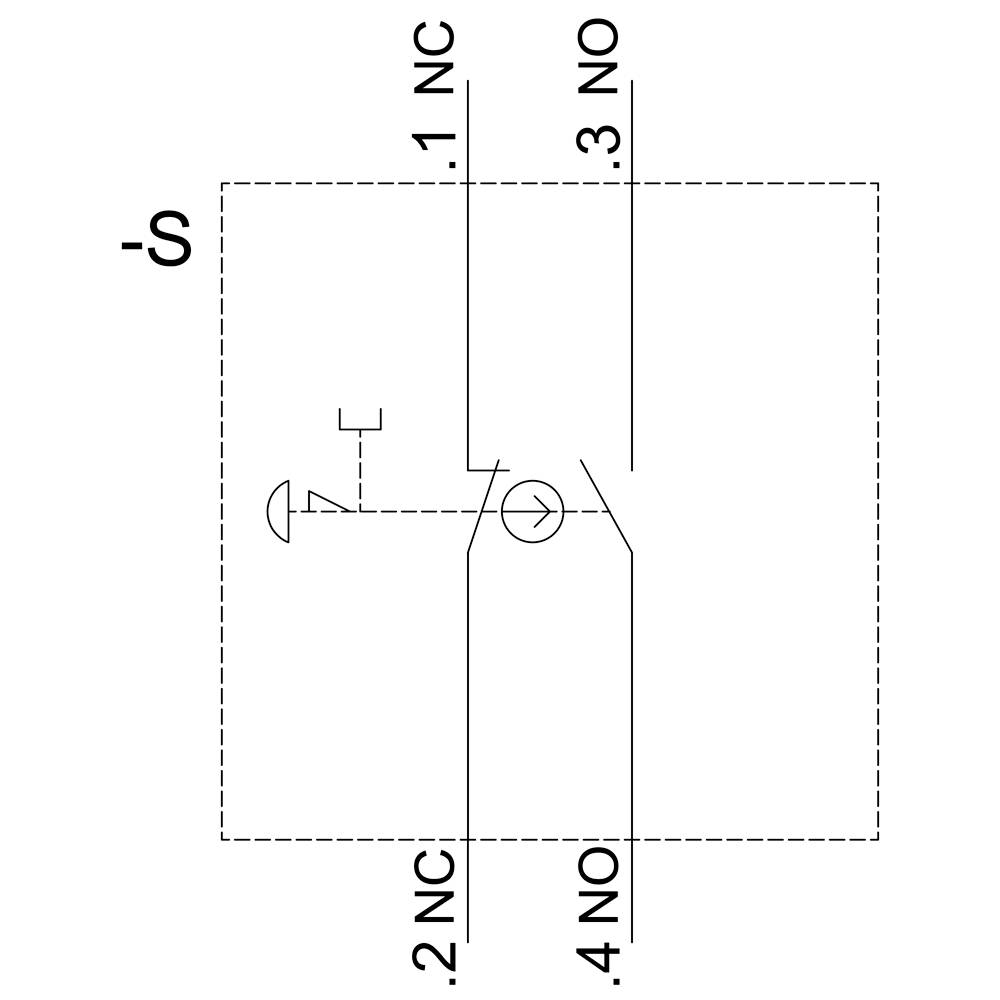

- Kontaktart
1 Schließer
1 Öffner
- Mechanische Lebensdauer
300000
- Elektrische Lebensdauer
300000
- Einbau-Ø
22.3 mm
- Ausführung
Komplettgerät
IP66
IP67
IP69/IP69K
- Min. Temperatur
-25 °C
- Max. Temperatur
+70 °C
- Schaltstellung
1 x Aus/Ein
- Breite
30 mm
- Höhe
40 mm
- Inhalt
1 St.
- Abm.
(B x H) 30 mm x 40 mm
- RoHS-konform
Ja
- Typ
3SU1150-1HA20-1FH0
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2863879 Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 Not-Halt-Pilzdrucktaster Knopf Rot, Gelb Zugentriegelung 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2863879 Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 Not-Halt-Pilzdrucktaster Knopf Rot, Gelb Zugentriegelung 1 St.
Beschreibung
NOT-HALT-Pilzdrucktaster, 22 mm, rund, Metall, hochglanz, rot, 40 mm, zwangsläufige Verrastung, gemäß DIN EN ISO 13850, Zugentriegelung, mit gelbem Unterlegschild, Beschriftung: NOT-HALT, mit Halter, 1S+1Ö, Schraubanschluss NOT-HALT-Pilzdrucktaster SIRIUS ACT nach DIN EN ISO 13850 zur Steuerung von sicherheitsgerichteten Anwendungen mit Überlistsicherheit.
Unter dem Markennamen SIRIUS ACT bietet Siemens ein einzigartiges Portfolio an Befehls- und Meldegeräten mit weltweiten Produkt-Zulassungen in drei modernen Designreihen aus robustem Echtmetall und hochwertigem Kunststoff.
Das innovative Aufschnappkonzept vereinfacht die Montage so weit, dass dafür nur eine Hand und kein Spezialwerkzeug erforderlich ist. Als Montagebohrungen genügen nutfreie Löcher, da bereits ein 100%iger Verdrehschutz integriert ist.
Dank der durchgängig hohen Schutzart sind die robusten Geräte industrietauglich und für den Außeneinsatz geeignet. Sogar die Reinigung mit Hochdruckstrahl ist möglich. Weder Staub, Öle noch aggressive Laugen können den zuverlässigen Betrieb stören.
Neben der Standardverdrahtung können die meisten Geräte auch über PROFINET, AS-Interface oder IO-Link an die Steuerung angebunden werden. Damit reduzieren Sie Ihren Verdrahtungsaufwand, minimieren Fehlerquellen und gewinnen mehr Flexibilität.
Komfortabel unterstützt der grafische Online-Konfigurator bei Auswahl und Bestellung von Einzelgeräten, Gehäusen und Beschriftungen. Umfangreiche Dokumentation (z.B. Handbuch, 3D-Daten, Anschlussdiagramm) ist verfügbar.
Lieferbare Ausführungen: 30/40/60 mm Pilz-Durchmesser, beleuchtet/unbeleuchtet, Zug-/Dreh-/Schlossentriegelung.
Hinweis: Komplettgerät, Lieferung inklusive Halter und Module.
SIRIUS ACT - Performance in Action beim Befehlen und Melden. Einfach montiert, einfach stark, einfach perfekt.
Unter dem Markennamen SIRIUS ACT bietet Siemens ein einzigartiges Portfolio an Befehls- und Meldegeräten mit weltweiten Produkt-Zulassungen in drei modernen Designreihen aus robustem Echtmetall und hochwertigem Kunststoff.
Das innovative Aufschnappkonzept vereinfacht die Montage so weit, dass dafür nur eine Hand und kein Spezialwerkzeug erforderlich ist. Als Montagebohrungen genügen nutfreie Löcher, da bereits ein 100%iger Verdrehschutz integriert ist.
Dank der durchgängig hohen Schutzart sind die robusten Geräte industrietauglich und für den Außeneinsatz geeignet. Sogar die Reinigung mit Hochdruckstrahl ist möglich. Weder Staub, Öle noch aggressive Laugen können den zuverlässigen Betrieb stören.
Neben der Standardverdrahtung können die meisten Geräte auch über PROFINET, AS-Interface oder IO-Link an die Steuerung angebunden werden. Damit reduzieren Sie Ihren Verdrahtungsaufwand, minimieren Fehlerquellen und gewinnen mehr Flexibilität.
Komfortabel unterstützt der grafische Online-Konfigurator bei Auswahl und Bestellung von Einzelgeräten, Gehäusen und Beschriftungen. Umfangreiche Dokumentation (z.B. Handbuch, 3D-Daten, Anschlussdiagramm) ist verfügbar.
Lieferbare Ausführungen: 30/40/60 mm Pilz-Durchmesser, beleuchtet/unbeleuchtet, Zug-/Dreh-/Schlossentriegelung.
Hinweis: Komplettgerät, Lieferung inklusive Halter und Module.
SIRIUS ACT - Performance in Action beim Befehlen und Melden. Einfach montiert, einfach stark, einfach perfekt.
Ausführung
- Ausstattung: rot, sonstige
