Siemens 3SU1801-1AA00-1AA1 3SU18011AA001AA1 Gehäuse für Frontbefestigung, quadratisch (L x B x H) 68 x 85 x 85 mm Grau 1
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
19 Set(s)
Verkauf und Versand:
Anzahl
Gesamt
€
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Gehäuse für 4-Stellungsknebel-, ID Schlüssel-und Koordinatenschalter 22mm, rund
- Kunststoff
Technische Daten
- Anzahl der Befehlsstellen: 1
- Anzugsdrehmoment / der Befestigungsschrauben im Gehäusedeckel / maximal: 1,7 Nm
- Anzugsdrehmoment / der Befestigungsschrauben im Gehäusedeckel / minimal: 1,5 Nm
- Ausführung des elektrischen Anschlusses / am Gehäuse: Leitungsführung oben und unten je 1 x M20
- Ausführung des Gehäuses: Befehlsstelle mittig
- Befestigungsart / des Gehäuses: senkrecht / waagerecht
- Betriebsmittelschutzklasse: II
- Positive Toleranz des Einbaudurchmessers: 0,4 mm
- Schockfestigkeit / für Bahnanwendungen: Kategorie 1, Klasse B
- Schwingfestigkeit / für Bahnanwendungen: Kategorie 1, Klasse B
- Produkt-Art
Gehäuse
- Schalter/Taster-Besonderheiten
für Frontbefestigung
quadratisch
- Ausführung
Befehlsstelle mittig
- Material
Kunststoff
- Herstellerfarbe
Grau
- Einbau-Ø
22.3 mm
- Länge
68 mm
- Breite
85 mm
- Höhe
85 mm
- Abm.

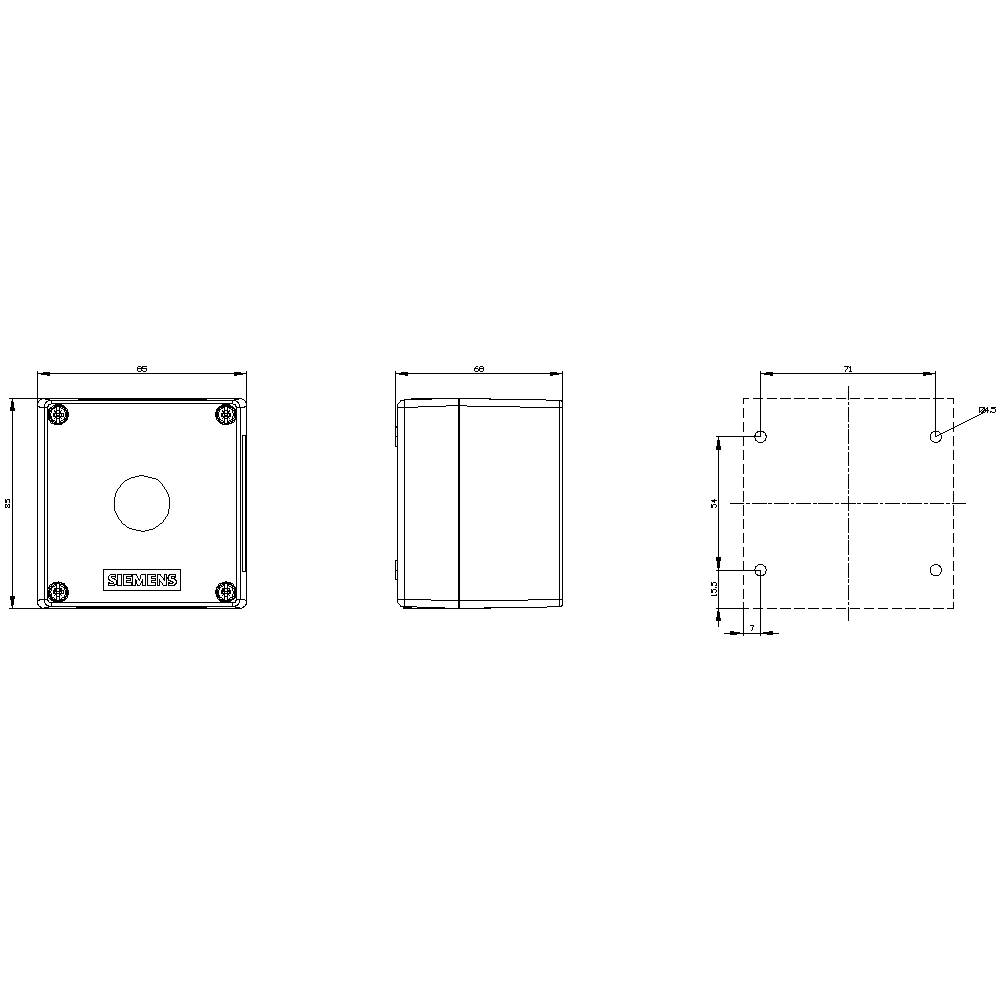

(L x B x H) 68 x 85 x 85 mm
IP66
IP67
IP69/IP69K
- Min. Temperatur
-25 °C
- Max. Temperatur
+70 °C
- Inhalt
1 St.
- Typ
3SU1801-1AA00-1AA1
- RoHS-konform
Ja
- Kabellose Ladefunktion
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2864004 Siemens 3SU1801-1AA00-1AA1 3SU18011AA001AA1 Gehäuse für Frontbefestigung, quadratisch (L x B x H) 68 x 85 x 85 mm Grau 1
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2864004 Siemens 3SU1801-1AA00-1AA1 3SU18011AA001AA1 Gehäuse für Frontbefestigung, quadratisch (L x B x H) 68 x 85 x 85 mm Grau 1
Beschreibung
Gehäuse für 4-Stellungsknebel-, Koordinaten-, ID Schlüsselschalter und Sensortaster, 22 mm, rund, Gehäusematerial Kunststoff, Gehäuseoberteil grau, 1 Befehlsstelle Kunststoff, ohne Bestückung, nur für Frontplattenbefestigung Gehäuse SIRIUS ACT für die Montage der 22,5 mm Befehls- und Meldegeräte bei räumlich getrennter Anordnung von Steuereinheiten und Schaltschränken.

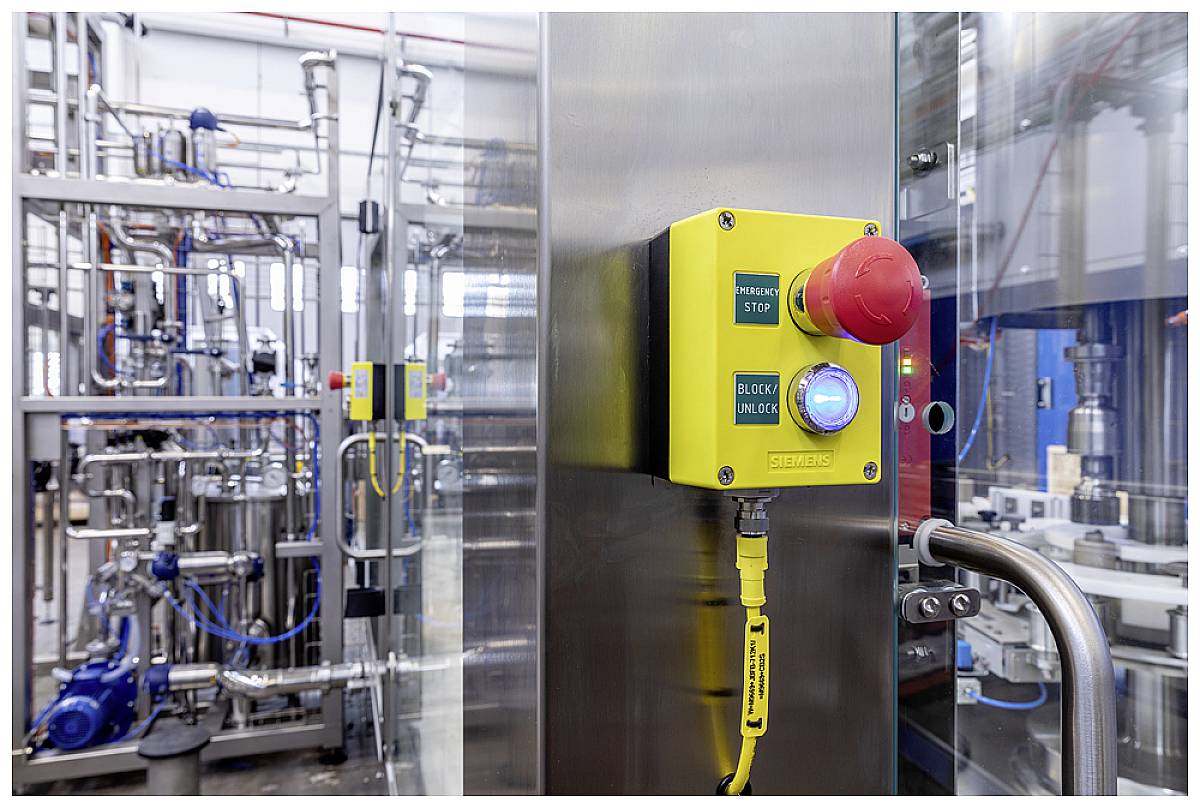

Unter dem Markennamen SIRIUS ACT bietet Siemens ein einzigartiges Portfolio an Befehls- und Meldegeräten mit weltweiten Produkt-Zulassungen in drei modernen Designreihen aus robustem Echtmetall und hochwertigem Kunststoff.
Das innovative Aufschnappkonzept vereinfacht die Montage so weit, dass dafür nur eine Hand und kein Spezialwerkzeug erforderlich ist. Als Montagebohrungen genügen nutfreie Löcher, da bereits ein 100%iger Verdrehschutz integriert ist.
Dank der durchgängig hohen Schutzart sind die robusten Geräte industrietauglich und für den Außeneinsatz geeignet. Sogar die Reinigung mit Hochdruckstrahl ist möglich. Weder Staub, Öle noch aggressive Laugen können den zuverlässigen Betrieb stören.
Neben der Standardverdrahtung können die meisten Geräte auch über PROFINET, AS-Interface oder IO-Link an die Steuerung angebunden werden. Damit reduzieren Sie Ihren Verdrahtungsaufwand, minimieren Fehlerquellen und gewinnen mehr Flexibilität.
Komfortabel unterstützt der grafische Online-Konfigurator bei Auswahl und Bestellung von Einzelgeräten, Gehäusen und Beschriftungen. Umfangreiche Dokumentation (z.B. Handbuch, 3D-Daten, Anschlussdiagramm) ist verfügbar.
Lieferbare Ausführungen: gelb/grau, Kunststoff/Metall, 1-6 Befehlstellen, Leergehäuse/Vorbestückung, wahlweise mit AS-Interface-Anbindung.
SIRIUS ACT - Performance in Action beim Befehlen und Melden. Einfach montiert, einfach stark, einfach perfekt.
Unter dem Markennamen SIRIUS ACT bietet Siemens ein einzigartiges Portfolio an Befehls- und Meldegeräten mit weltweiten Produkt-Zulassungen in drei modernen Designreihen aus robustem Echtmetall und hochwertigem Kunststoff.
Das innovative Aufschnappkonzept vereinfacht die Montage so weit, dass dafür nur eine Hand und kein Spezialwerkzeug erforderlich ist. Als Montagebohrungen genügen nutfreie Löcher, da bereits ein 100%iger Verdrehschutz integriert ist.
Dank der durchgängig hohen Schutzart sind die robusten Geräte industrietauglich und für den Außeneinsatz geeignet. Sogar die Reinigung mit Hochdruckstrahl ist möglich. Weder Staub, Öle noch aggressive Laugen können den zuverlässigen Betrieb stören.
Neben der Standardverdrahtung können die meisten Geräte auch über PROFINET, AS-Interface oder IO-Link an die Steuerung angebunden werden. Damit reduzieren Sie Ihren Verdrahtungsaufwand, minimieren Fehlerquellen und gewinnen mehr Flexibilität.
Komfortabel unterstützt der grafische Online-Konfigurator bei Auswahl und Bestellung von Einzelgeräten, Gehäusen und Beschriftungen. Umfangreiche Dokumentation (z.B. Handbuch, 3D-Daten, Anschlussdiagramm) ist verfügbar.
Lieferbare Ausführungen: gelb/grau, Kunststoff/Metall, 1-6 Befehlstellen, Leergehäuse/Vorbestückung, wahlweise mit AS-Interface-Anbindung.
SIRIUS ACT - Performance in Action beim Befehlen und Melden. Einfach montiert, einfach stark, einfach perfekt.
