Siemens 3TG1001-0BB4 Motorschütz 3 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St. kaufen

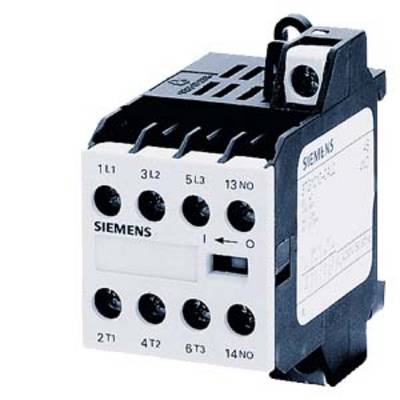

Ein Siemens-Schütz mit Modellnummer 3RT1025, zeigt vorne Bedienknöpfe und seitlich technische Daten.

Abbildung ähnlich

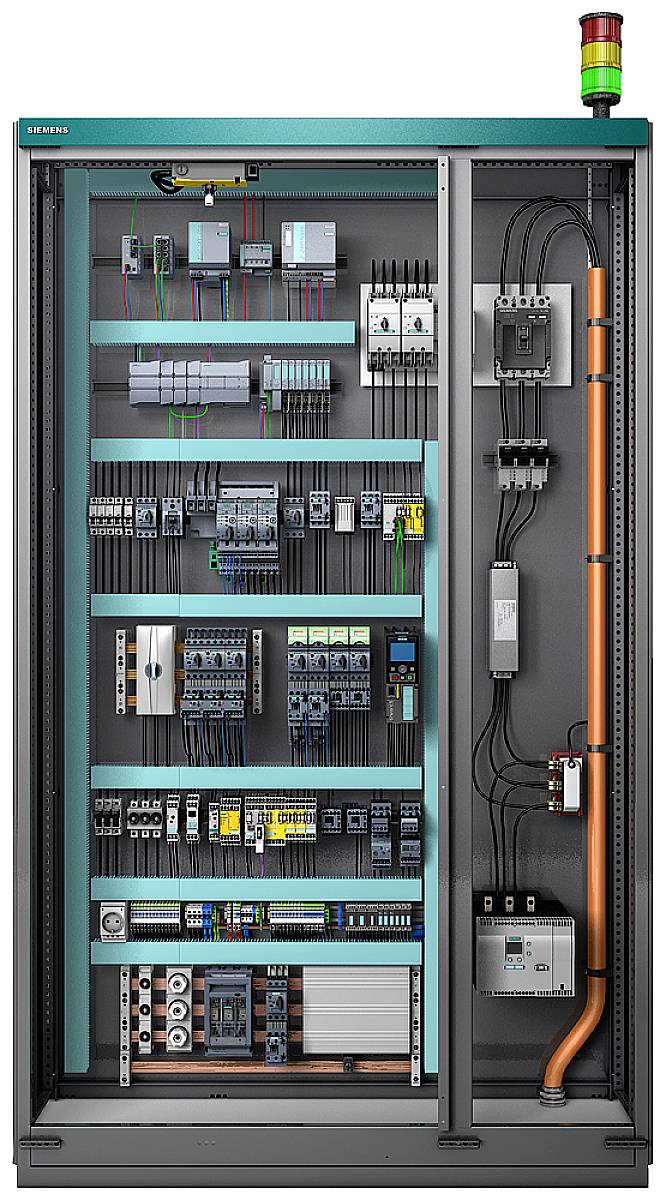

Elektrischer Schaltschrank mit verschiedenen Komponenten und Verkabelungen; zeigt industrielle Steuerungselektronik und Verdrahtungen.

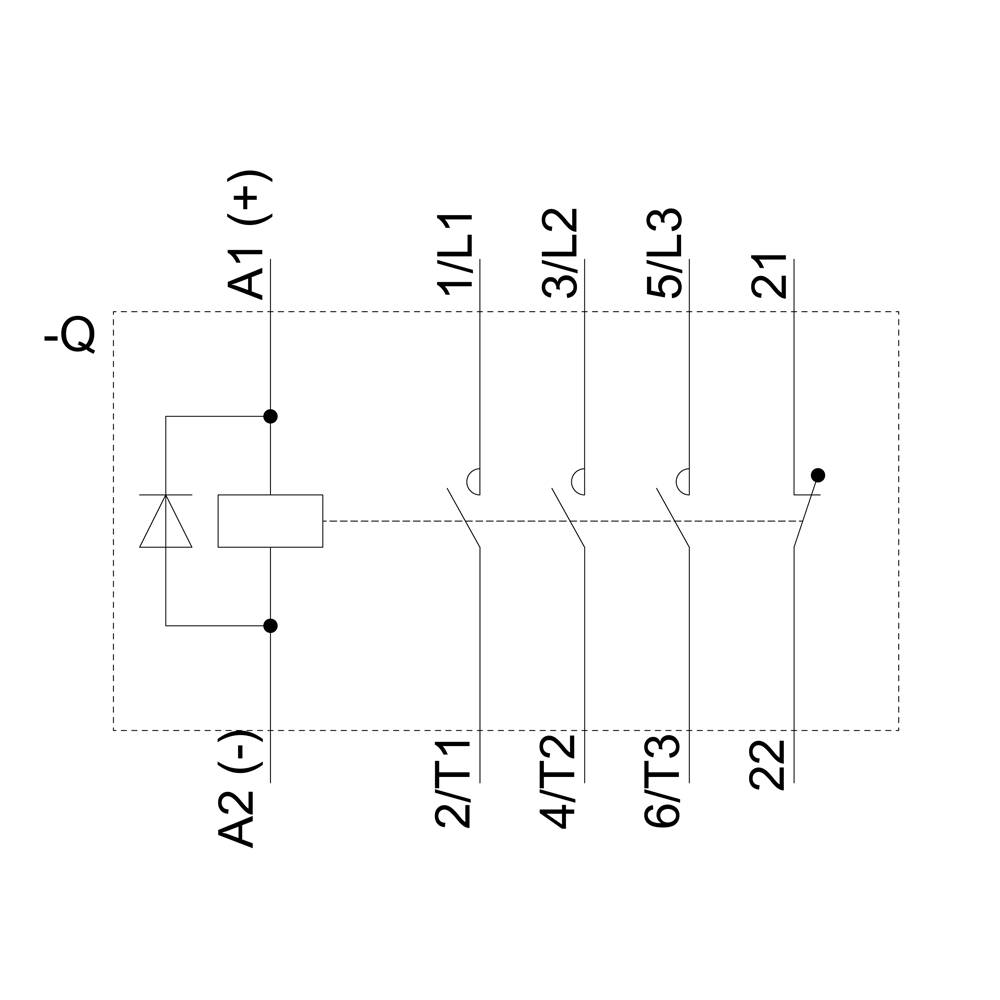

Schaltschema für ein elektrisches Relais mit Anschlüssen A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 21 und 22.

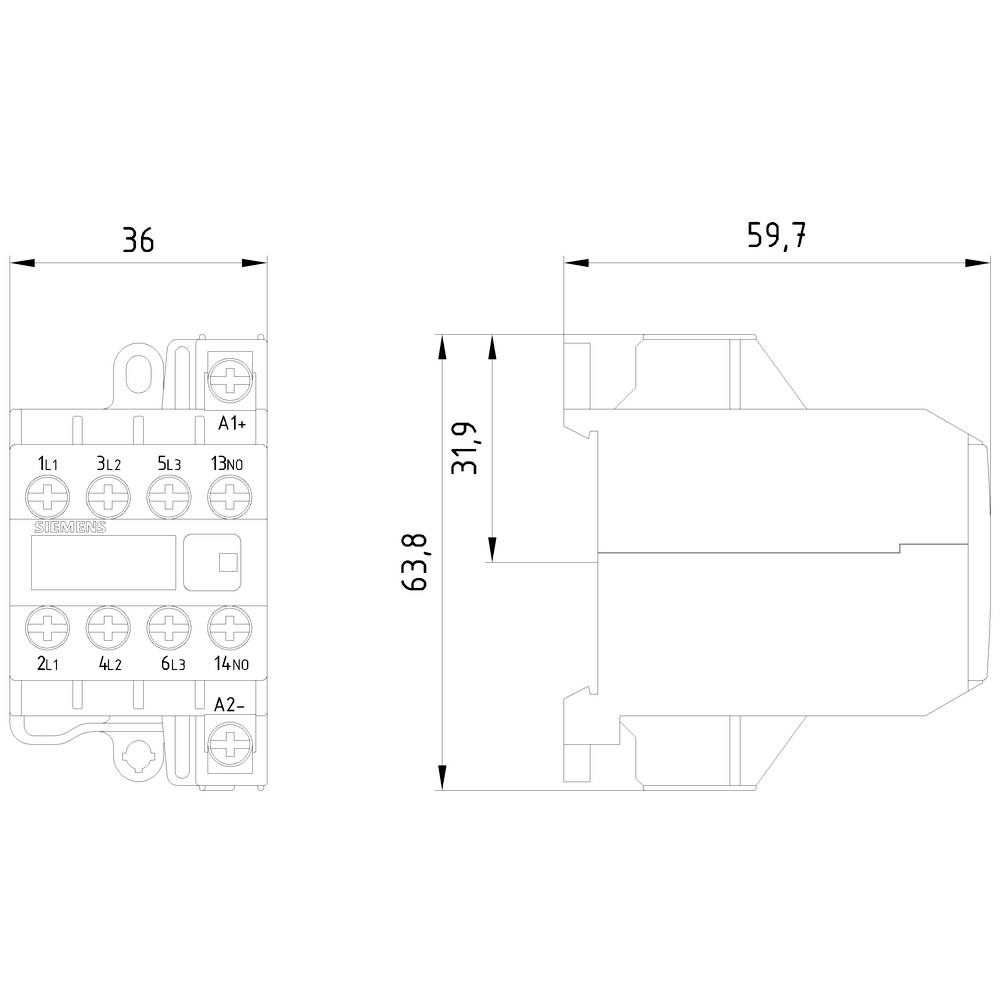

Technische Zeichnung eines elektrischen Relais mit Abmessungen: Breite 36 mm, Tiefe 59,7 mm, Höhe 63,8 mm. Verbindungsanschlüsse und Maßeinteilungen sind angegeben.

1/4

Abbildung ähnlich

Produkt-Art

Motorschütz

Polzahl

3polig

Leistung

4 kW

Anschluss

Schrauben

Typ

3TG1001-0BB4

Datenblatt (PDF)

Sofort-Lieferung Mo., 31. Aug.

7 Stück

Verkauf und Versand:

Elektro4000.de AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (42,53 € / Stück)

42,53 €

zzgl. MwSt.

5,64 €

Nur noch 7 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Mo., 31. Aug.

10 Stück

Versand

63,80 €

50,41 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Kurzbeschreibung

Das SIRIUS 3TG10 Schütz ist ein kompaktes und zuverlässiges Gerät zum Schalten von Steuersignalen im Steuerstromkreis. Mit einer geringen Baubreite und einem eingebauten Hilfsschalter ist es ideal für den Einsatz in Hausgeräten, Hebezeugen und im Installationsbereich. Es ist in AC- oder DC-Betätigung, für verschiedene Betriebsströme und mit verschiedenen Kontaktkonfigurationen erhältlich. Der SIRIUS Systembaukasten bietet einfache, effiziente und aktuelle Lösungen für Ihre Schaltaufgaben.

Motorschütz EKS 3S+1Ö AC-Bet., DC24V

Highlights & Details

4kW / 400V 3S+1Ö - DC 24V 3 polig - Schraubanschluss EC000066

Technische Daten

Powerrelais, AC-3, 8,4 A, 4 kW / 400V, 3-polig, DC 24 V, Hilfskontakte: 1 Ö, Schraubanschluss

Produkt-Art: Motorschütz

Typ: 3TG1001-0BB4

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Öffner

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 V/DC (max)

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 8.4 A

: 4 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Min. Temperatur: -25 °C

Max. Temperatur: +55 °C

Breite: 36 mm

Höhe: 62 mm

Tiefe: 60 mm

Abm.: (B x H x T) 36 x 62 x 60 mm

Inhalt: 1 St.

RoHS-konform: Ja

Gewicht: 150 g

: TRUE

: 4 kW

: 3

: 0

: 0

: 1

: 8.4 A

: 20 A

: 24-24 V

: Schraubanschluss

: DC

: 3.677

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1752253 Siemens 3TG1001-0BB4 Motorschütz 3 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1752253 Siemens 3TG1001-0BB4 Motorschütz 3 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Powerrelais, AC-3, 8,4 A, 4 kW / 400V, 3-polig, DC 24 V, Hilfskontakte: 1 Ö, Schraubanschluss Kleinschütz SIRIUS 3TG10 zum Schalten von Steuersignalen im Steuerstromkreis, z.B. für Hausgeräte, Hebezeuge oder im Installationsbereich.
Die 3TG10 Kleinschütze zeichnen sich aus durch ihre geringe Baubreite. Sie arbeiten brummfrei, haben einen eingebauten Hilfsschalter und können in beliebiger Einbaulage montiert werden.
Die Kleinschütze 3TG10 sind in AC- oder DC-Betätigung, für verschiedene Betriebsströme, mit 4 Schließern oder 3 Schließern und einem Öffner erhältlich und stehen mit Schraub- oder Flachsteckanschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
