Siemens 3VA1110-4EF32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC ( kaufen

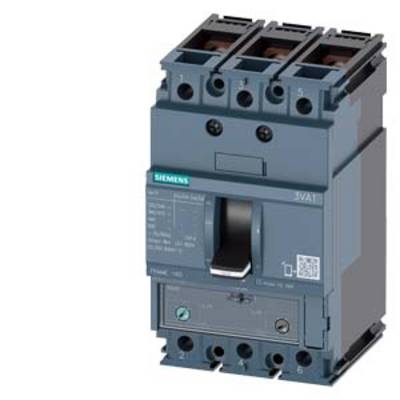

Ein grauer Industrieleistungsschalter von Siemens, Modell-Nr. 3VA1, mit Schalter in der Mitte und mehreren elektrischen Anschlüssen oben.

Abbildung ähnlich

Technische Zeichnung eines elektrischen Schalters mit mehreren Ansichten und Bemaßungen. Zeigt Detailmaße und mechanische Strukturen.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

100 A

Anschluss

Schrauben

Typ

3VA1110-4EF32-0AA0

Einstellbereich Strom (min.)

70 A

Datenblatt (PDF)

Lieferung Di., 15. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

226,59 €

zzgl. MwSt.

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 7. Sept.

Kostenfreier Versand

340,34 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Ausführung: Anlagenschutz
Verlustleistung: 8.33 W
Gewicht: 0.963 kg
Mechanische Lebensdauer: 20000
Elektrische Lebensdauer: 8000
Isolationsspannung: 800 V
Frequenz: 50/60 Hz

Produkt-Art: Leistungsschalter

Typ: 3VA1110-4EF32-0AA0

Einstellbereich Strom (min.): 70 A

Einstellbereich Strom (max.): 100 A

Einstellbereich (Strom): 70 - 100 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: S

Ausführung Überstromauslöser: TM240

Anschluss: Schrauben

: IP40

Tiefe: 70 mm

Breite: 76.2 mm

Höhe: 130 mm

Abm.: (B x H x T) 76.2 x 130 x 70 mm

Inhalt: 1 St.

RoHS-konform: Ja

Herstellerfarbe: Mehrfarbig

: 0

: 0

: 100 A

: 3

: 0

: 25 W

: IP40

: vorne

: FALSE

: Schraubanschluss

: Kipphebel

: 36 kA

: TRUE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Produkt-Art

Einstellbereich Strom (min.)

Siemens 3VA1010-4ED46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1736957

100 A

Leistungsschalter

100 A

Siemens 3RA6890-0BA Leistungsschalteradapter 1 St. Einstellbereich (Strom): 25 A (max) Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 26 x 23 mm

Bestell-Nr.:1737263

25 A

Leistungsschalteradapter

Siemens 3VA1010-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1737507

100 A

Leistungsschalter

100 A

Siemens 3VA1010-3ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1737605

100 A

Leistungsschalter

100 A

Siemens 3VA1010-3ED46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1737861

100 A

Leistungsschalter

100 A

Siemens 3VA1010-4ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1737862

100 A

Leistungsschalter

100 A

Siemens 3VA1010-4ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1737881

100 A

Leistungsschalter

100 A

Siemens 3VA1010-4ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1737920

100 A

Leistungsschalter

100 A

Siemens 3VA1020-2ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 20 - 20 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1737935

20 A

Leistungsschalter

20 A

Siemens 3VA1020-2ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 20 - 20 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1739826

20 A

Leistungsschalter

20 A

Dokumente & Downloads

Datenblatt

Datenblatt 1752439 Siemens 3VA1110-4EF32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC (

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1752439 Siemens 3VA1110-4EF32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC (

Beschreibung

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse S Icu=36kA @ 415V 3-polig, Anlagenschutz TM240, ATAM, In=100A Überlastschutz Ir=70A...100A Kurzschlussschutz Ii=5...10 x In Schraubenflachanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Leistungsschalter 3VA1 IEC Frame 160 3VA1110-4EF32-0AA0, Verpackungseinheit: 1 Stk., EAN: 4042948808832

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
