Siemens 3VA1140-3EF36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 40 A Schaltspannung (max.): 690 V/AC (B kaufen

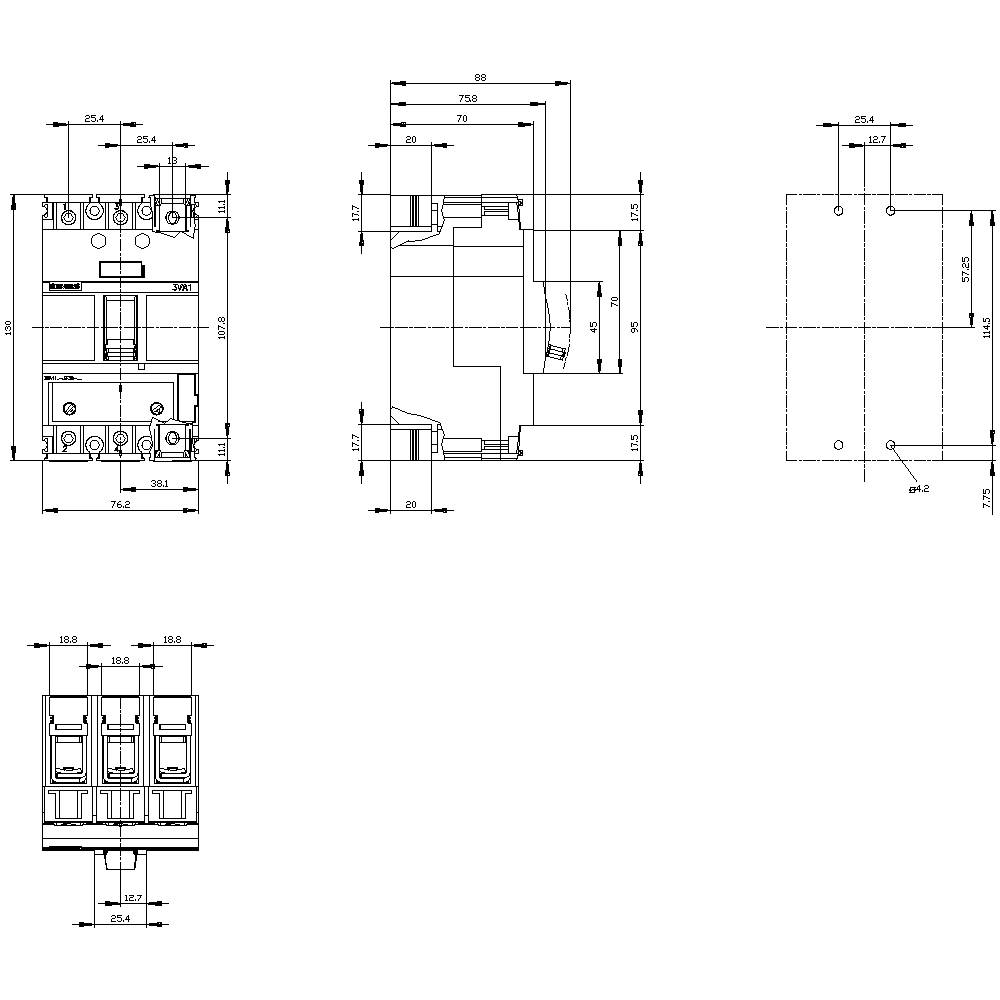

Technische Zeichnung eines elektrischen Schalters mit mehreren Ansichten und genauen Abmessungen. Oberfläche, Seiten- und Draufsicht.

Strichzeichnung/Schaltbild

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

40 A

Anschluss

Klemme

Typ

3VA1140-3EF36-0AA0

Einstellbereich Strom (min.)

28 A

Datenblatt (PDF)

Lieferung Di., 6. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

211,87 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mo., 28. Sept.

Kostenfreier Versand

293,28 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse N Icu=25kA @ 415V

Anzahl der Hilfskontakte als Schließer: 0
Ausführung des Betätigungselements: Kipphebel
Hutschienenmontage optional: true
Bemessungsspannung: 690 V
Komplettgerät mit Schutzeinheit: true
Polzahl: 3
Mit integriertem Unterspannungsauslöser: false
Anschlussart Hauptstromkreis: Rahmenklemme
Einstellbereich des unverzögerten Kurzschlussauslösers: A
Integrierter Erdschlussschutz: false

Technische Daten

Ausführung: Anlagenschutz
Mechanische Lebensdauer: 20000
Elektrische Lebensdauer: 8000
Isolationsspannung: 800 V
Frequenz: 50/60 Hz
Verlustleistung: 3.6 W
Gewicht: 1.014 kg

Produkt-Art: Leistungsschalter

Typ: 3VA1140-3EF36-0AA0

Einstellbereich Strom (min.): 28 A

Einstellbereich Strom (max.): 40 A

Einstellbereich (Strom): 28 - 40 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: N

Ausführung Überstromauslöser: TM240

Anschluss: Klemme

: IP40

Tiefe: 70 mm

Breite: 76.2 mm

Höhe: 130 mm

Abm.: (B x H x T) 76.2 x 130 x 70 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 40 A

: 3

: 0

: 10.8 W

: IP40

: vorne

: FALSE

: Rahmenklemme

: Kipphebel

: 25 kA

: TRUE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3VA1116-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 160 - 160 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1538983

160 A

Siemens 3VA1112-3EF36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 88 - 125 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1539001

125 A

88 A

Siemens 3VA1110-3EE36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1539006

100 A

70 A

Siemens 3VA1112-3EE36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 88 - 125 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1539007

125 A

88 A

Siemens 3VA1112-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 125 - 125 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1539009

125 A

Siemens 3VA1110-4EE36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1539019

100 A

70 A

Siemens 3VA1116-4ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 160 - 160 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1539020

160 A

Siemens 3VA1110-3EF36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1539039

100 A

70 A

Siemens 3VA1116-3EF36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 112 - 160 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1539040

160 A

112 A

Siemens 3VA1116-3EE36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 112 - 160 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1539045

160 A

112 A

Dokumente & Downloads

Datenblatt

Datenblatt 1539043 Siemens 3VA1140-3EF36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 40 A Schaltspannung (max.): 690 V/AC (B

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1539043 Siemens 3VA1140-3EF36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 40 A Schaltspannung (max.): 690 V/AC (B

Beschreibung

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse N Icu=25kA @ 415V 3-polig, Anlagenschutz TM240, ATAM, In=40A Überlastschutz Ir=28A...40A Kurzschlussschutz Ii=5...10 x In Klemmenanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Leistungsschalter 3VA1 IEC Frame 160 3VA1140-3EF36-0AA0, Verpackungseinheit: 1 Stk., EAN: 4042948820445

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
