Siemens 3VA1463-5FF42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 441 - 630 A Schaltspannung (max.): 690 V/AC, kaufen

'Siemens 3VA1' Leistungsschalter mit grau-blauem Gehäuse, Hebel vorne, Modellnummer und technische Details sichtbar.

Abbildung ähnlich

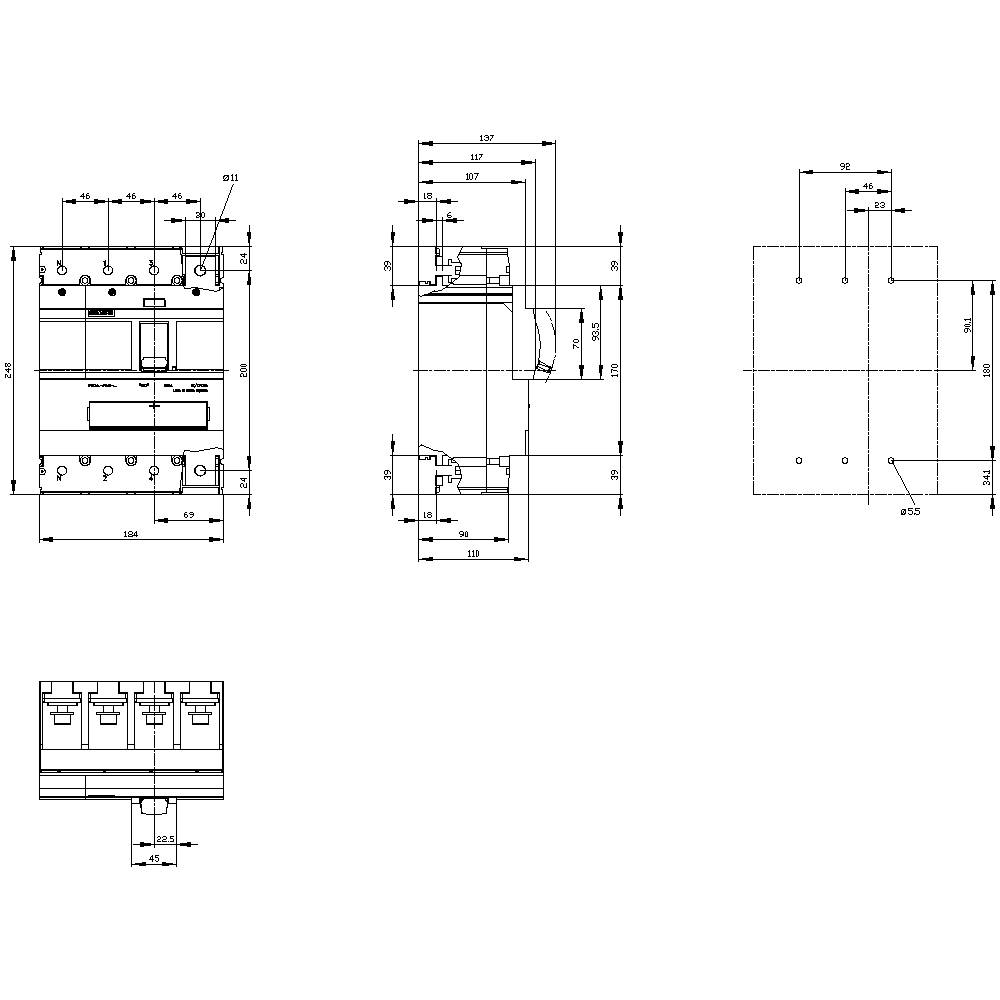

Technische Zeichnung eines Bauteils mit detaillierten Abmessungen und Ansichten von vorne, seitlich und oben, inklusive Maßangaben.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

630 A

Anschluss

Schrauben

Verpackungsart

Piece

Typ

3VA1463-5FF42-0AA0

Datenblatt (PDF)

Lieferung Di., 27. Okt.

100 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Set(s)

Gesamt

1.769,07 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 16. Okt.

Kostenfreier Versand

3.284,87 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Eignung zur Verwendung: Anlagenschutz
Anordnung des Elektrischen Anschlusses / für Hauptstromkreis: vorderseitiger Anschluss
Ausführung des Betätigungselements: Kipphebel
Mechanische Lebensdauer (Schaltspiele) / typisch: 15000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 380/415 V: 4000
Elektrische Lebensdauer (Schaltspiele) / bei 1/2 Bemessungswert Strom / bei AC-1 / bei 380/415 V: 12000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 690 V: 2700
Produktbestandteil / Einstellknopf: ja
Produkterweiterung / optional / Motorantrieb: ja
Geräteeigenschutz: ja
Ausführung der Oberfläche / der Anschlüsse / auf Schalteroberseite (N, 1, 3, 5): Silber
Ausführung der Oberfläche / der Anschlüsse / auf Schalterunterseite (N, 2, 4, 6): Silber
Isolationsspannung: 800 V
Verlustleistung / maximal: 192,9 W
Art der Schutzfunktion / des Überstromauslösers: LIN
Ausführung der Erdschlussüberwachung: Ohne
Ausführung des I-Auslösers / einstellbar: ja
Ausschaltvermögen Betriebskurzschlussstrom (Ics) / bei 240 V: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom (Ics) / bei 690 V: 5 kA
Ausschaltvermögen Grenzkurzschlussstrom (Icu) / bei 240 V: 85 kA
Ausschaltvermögen Grenzkurzschlussstrom (Icu) / bei 690 V: 7 kA
Einschaltvermögen Kurzschlussstrom (Icm) / bei 240 V: 187 kA
Einschaltvermögen Kurzschlussstrom (Icm) / bei 690 V: 11,9 kA
Produkteigenschaft / bei L-Auslösung / einstellbar: ja
Art der anschließbaren Leiterquerschnitte / für Flachschienenanschluss / minimal: 20 x 1 mm
Art der anschließbaren Leiterquerschnitte / für Flachschienenanschluss / maximal: 35 x 10 mm

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3VA1463-5FF42-0AA0

Einstellbereich Strom (min.): 441 A

Einstellbereich Strom (max.): 630 A

Einstellbereich (Strom): 441 - 630 A

Polzahl: 4polig

Schaltspannung (max.): 690 V/AC
600 V/DC

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: M

Ausführung Überstromauslöser: TM240

Anschluss: Schrauben

: IP40

Tiefe: 110 mm

Breite: 184 mm

Höhe: 248 mm

Abm.: (B x H x T) 184 x 248 x 110 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2862498 Siemens 3VA1463-5FF42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 441 - 630 A Schaltspannung (max.): 690 V/AC,

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862498 Siemens 3VA1463-5FF42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 441 - 630 A Schaltspannung (max.): 690 V/AC,

Beschreibung

Leistungsschalter 3VA1 IEC Frame 630 Schaltvermögenklasse S Icu=55kA @ 415V 4-polig, Anlagenschutz TM240, ATAM, In=630A Überlastschutz Ir=440A...630A Kurzschlussschutz Ii=4...8 x In N-Leiterschutz 50% Schraubenflachanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.
