Siemens 5SY41067 5SY4106-7 Leitungsschutzschalter 1phasig 6 A 440, 230 kaufen

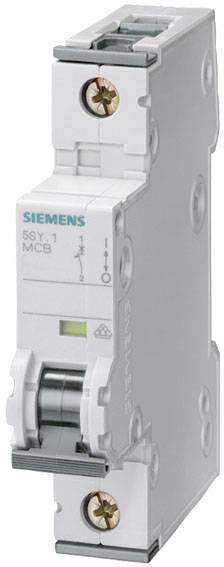

Ein weißer Siemens Leistungsschalter mit Draufsicht, zeigt die Schaltungselemente und die Produktbezeichnung '5SY MCB1'.

Abbildung ähnlich

Abgebildet ist ein weißer Siemens-Schutzschalter (Bx1 MCB) mit Hebel an der Frontansicht.

Technische Zeichnung eines elektrischen Bauteils mit Maßen: 89,8 mm hoch, 17,6 mm und 70,2 mm breit, 6,2 mm tief.

1/3

Abbildung ähnlich

Produkt-Art

Leitungsschutzschalter

Polzahl

Auslöse-Charakteristik

Nennstrom - gerundet

6 A

Nennspannung (Details)

230/400 V/AC

Datenblatt (PDF)

Sofort-Lieferung Mo., 31. Aug.

17 Set(s)

Verkauf und Versand:

intos GmbH AGB

Anzahl

Set(s)

Gesamt

9,77 €

zzgl. MwSt.

6,90 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Mo., 31. Aug.

98 Set(s)

Versand

10,92 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Kurzbeschreibung

Der Leitungsschutzschalter 230/400V 10kA, 1-polig, C, 6A, T=70mm ist ein Sicherungsautomat für Kurzschlussschutz. Er bietet effektiven Personen- und Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Zu den wichtigsten Merkmalen gehören die komfortable Montage- und Anschlusstechnik, einheitliche Zusatzkomponenten und ein durchgängiges Design. Siemens bietet Leitungsschutzschalter für alle Anwendungen und jedes Einsatzgebiet.

Leitungsschutzschalter 230/400V 10kA, 1-polig, C, 6A, T=70mm

Highlights & Details

LS-Schalter C6A 5SY41067 230/400V 10kA 1-polig C-Charakter.

Technische Daten

Anzahl der Breiten-Teilungseinheiten: 1
Anzahl der Testzyklen / für Umweltprüfung: 6
Anzugsdrehmoment / bei Schraubanschluss / minimal: 2,5 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 3,5 Nm
Ausführung des Grundtyps: 5SY4
Befestigungsart: Schnellbefestigungssystem
Eignung zum Einsatz: Maschinenbau / Industrie
Einbaulage: beliebig
Einbautiefe: 70 mm
Isolationsspannung / bei AC: 440 V
Isolationsspannung / bei Einphasen-Betrieb / bei AC: 440 V
Isolationsspannung / bei Mehrphasen-Betrieb / bei AC: 440 V
Mechanische Lebensdauer (Schaltspiele) / typisch: 10000
Polzahl / Anmerkung: 1P
Position / des Netzanschlusskabels: beliebig
Produktausstattung / Berührungsschutz: ja
Produktbestandteil / Kombiklemme oben: ja
Produktbestandteil / Kombiklemme unten: ja
Produkteigenschaft / Eigenschaften für Hauptschalter nach EN 60204-1: ja
Produkteigenschaft / halogenfrei: ja
Produkteigenschaft / plombierbar: ja
Produkteigenschaft / siliconfrei: ja
Produkterweiterung / einbaubar / Zusatzeinrichtungen: ja
Schaltvermögen (Icu+): 35 kA
Schaltvermögen Strom / gemäß EN 60898: 10 kA
Schaltvermögen Strom / gemäß IEC 60947-2: 35 kA
Schaltvermögen Strom / bei DC / gemäß IEC 60947-2: 15 kA
Schutzart IP: IP20, mit angeschlossenen Leitern
Umgebungstemperatur / während Betrieb / minimal: -40 °C
Umgebungstemperatur / während Betrieb / maximal: +70 °C
Verlustleistung / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol: 1,6 W
Verlustleistung / maximal: 1,6 W
Verschmutzungsgrad: 3
Versorgungsspannungsfrequenz: 50 Hz
Versorgungsspannungsfrequenz / Anmerkung: 50/60 Hz
Überspannungskategorie: III
Betriebsspannung / minimal: 24 V
AWG-Nummer / als kodierter Anschließbarer Leiterquerschnitt / minimal: 18
AWG-Nummer / als kodierter Anschließbarer Leiterquerschnitt / maximal: 4
Anschließbarer Leiterquerschnitt / eindrähtig: 0,75 mm² - 35 mm²
Anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung: 0,75 mm² - 25 mm²
Anschließbarer Leiterquerschnitt / mehrdrähtig: 0,75 mm² - 35 mm²

Nennspannung (Details): 230/400 V/AC

Produkt-Art: Leitungsschutzschalter

Polzahl: 1

Betriebs-Klasse: 3

Auslöse-Charakteristik: C

RoHS-konform: Ja

Nennstrom - gerundet: 6 A

Nennstrom: 6 A

Herstellerfarbe: Mehrfarbig

Abm.: (B x H x T) 18 x 90 x 76 mm

Inhalt: 1 St.

Ausführung: 1phasig

Ausschaltvermögen: 5 kA

Betriebsspannung (Details): 440 V/AC

Nennspannung: 440
230

Breite: 18 mm

Höhe: 90 mm

Tiefe: 76 mm

Gewicht: 0

: AC

: 70 mm

: 6 A

: 400 V

: 50-60 MHz

: C

: 440 V

: 3

: 3

: 3

: 1

: FALSE

: IP20

: 1

: FALSE

: 0.75-35 mm²

: 0.75-35 mm²

: -40-70 °C

: FALSE

: TRUE

: 1

: 10 kA

: 10 kA

: 35 kA

: 35 kA

: 4

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2262621 Siemens 5SY41067 5SY4106-7 Leitungsschutzschalter 1phasig 6 A 440, 230

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2262621 Siemens 5SY41067 5SY4106-7 Leitungsschutzschalter 1phasig 6 A 440, 230

Beschreibung

Leitungsschutzschalter 230/400V 10kA, 1-polig, C, 6A, T=70mm Leitungsschutzschalter SENTRON 5SY für den sicheren Kurzschluss- und Überlastschutz für Wohngebäude, Zweckbau und besondere Industrieanwendungen.Werkzeuglose Montage und Demontage des Geräts mit Hilfe eines Zweifachschiebers. Beliebige Kombination von Leitern und Sammelschiene durch Doppelkammerklemme. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.Die Leitungsschutzschalter 5SY sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung.Das komplette Zubehör ist einheitlich für alle Leitungsschutzschalter 5SY verwendbar.Einfach sicher mit den Schutzgeräten von SENTRON.

Ausführung

Allgemein:
Eingangsspannung: 250/440 V
Nennstrom: 6 A
Schutzschaltertyp: Miniatur-Leistungsschalter
Typ: Typ C
Internationale Schutzart (IP-Code): IP20
Breite: 18 mm
Tiefe: 76 mm
Höhe: 90 mm
Verpackungsbreite: 21 mm
Verpackungstiefe: 83 mm
Verpackungshöhe: 93 mm

Lieferumfang

Geliefert wird: Siemens Dig.Industr. LS-Schalter C6A,1pol,T=70,10kA 5SY4106-7, Verpackungseinheit: 1 Stk., EAN: 4001869181356

Hinweise

Auftragsbezogene Fertigung
Bitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
