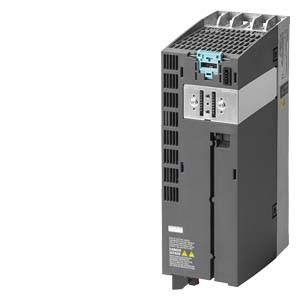

Siemens Frequenzumrichter 6SL3210-1PB21-0UL0 1.5 kW 200 V, 240 V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Relative symmetrische Netzfrequenztoleranz: 5
- Relative symmetrische Netzspannungstoleranz: -10
- Eingangsspannung
200 V
240 V
- Produkt-Art
Frequenzumrichter
- Ausgangsleistung (max.)
1.5 kW
- Frequenz (max.)
550 Hz
- Frequenz (min.)
0 Hz
- Frequenz-Bereich
0 Hz - 550 Hz
- Nennstrom
10.4 A
- Tiefe
165 mm
- Höhe
292 mm
- Breite
100 mm
IP20
- Typ
6SL3210-1PB21-0UL0
- Abm.
(B x H x T) 100 x 292 x 165 mm
- Herst.-Teilenr.
6SL32101PB210UL0
- Gewicht
3 kg
Dokumente & Downloads
Datenblatt
Datenblatt 1754192 Siemens Frequenzumrichter 6SL3210-1PB21-0UL0 1.5 kW 200 V, 240 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1754192 Siemens Frequenzumrichter 6SL3210-1PB21-0UL0 1.5 kW 200 V, 240 V
Beschreibung
SINAMICS Power Module PM240-2 ungefiltert mit integriertem Brems-Chopper 1/3AC200-240V+10/-10% 47-63Hz Leistung hohe Überlast: 1,5kW bei 200% 3S, 150% 57S, 100% 240S, Umgebungstemperatur -10 bis +50°C, Leistung geringe Überlast: 2,2kW bei 150% 3S, 110% 57S, 100% 240S, Umgebungstemperatur -10 bis +40°C 291x 100x 165 (HxBxT), FSB Schutzart IP20 ohne Control Unit und Bedieneinheit freigegeben ab CU Firmware- Version V4.6 Power Module SINAMICS Power Module PM240-2 das ideale Power Module für Standard-Anwendungen im Maschinenbau für den modularen Frequenzumrichter SINAMICS G120. Als Teil des modularen Frequenzumrichters SINAMICS G120 (bestehend aus Leistungsteil, Steuerungseinheit, Bedienpanel), verfügen die Power Modules PM240-2 (Schutzart IP20) über einen Brems-Chopper (Vier-Quadranten-Applikationen) und sind für eine Vielzahl von Applikationen im allgemeinen Maschinenbau geeignet.
Das Leistungsteil PM240-2 kann flexibel,je nach Applikationsumfang und Sicherheitsanforderung (beispielsweise STO, SS1, SBC, SLS, SDI, SSM) mit verschiedenen Steuerungseinheiten (Control Units) kombiniert werden. In Kombination mit den Control Units CU230-2, CU240x-2 sowie CU250S-2 ergibt sich der funktionsfähige Frequenzumrichter SINAMICS G120. Das PM240-2 in Schutzart IP20 ist ein Einbaugerät für den Schaltschrank in einem Leistungsbereich von 0,55 kW bis zu 250 kW, sowie den drei Spannungsvarianten 200 V, 400 V und 690 V. Dabei stehen die Power Module ungefiltert oder mit integriertem Netzfilter Klasse A und in den sieben Baugrößen von FSA bis FSG zur Verfügung. Zur optimalen Abführung der Verlustwärme außerhalb des Schaltschranks, ist das Leistungsteil ebenfalls als Push-Through-Variante verfügbar. Die Baugrößen bieten darüber hinaus Safety Integrated. Aufgrund des robusten Designs können Leitungslängen bis zu 450 Meter (Baugröße FSF/FSG) erreicht werden. Zur EMV-gerechten Verdrahtung stehen Schirmbleche und Schirmanschlusssätze zur Verfügung.SINAMICS - einfach mein Antrieb.
Das Leistungsteil PM240-2 kann flexibel,je nach Applikationsumfang und Sicherheitsanforderung (beispielsweise STO, SS1, SBC, SLS, SDI, SSM) mit verschiedenen Steuerungseinheiten (Control Units) kombiniert werden. In Kombination mit den Control Units CU230-2, CU240x-2 sowie CU250S-2 ergibt sich der funktionsfähige Frequenzumrichter SINAMICS G120. Das PM240-2 in Schutzart IP20 ist ein Einbaugerät für den Schaltschrank in einem Leistungsbereich von 0,55 kW bis zu 250 kW, sowie den drei Spannungsvarianten 200 V, 400 V und 690 V. Dabei stehen die Power Module ungefiltert oder mit integriertem Netzfilter Klasse A und in den sieben Baugrößen von FSA bis FSG zur Verfügung. Zur optimalen Abführung der Verlustwärme außerhalb des Schaltschranks, ist das Leistungsteil ebenfalls als Push-Through-Variante verfügbar. Die Baugrößen bieten darüber hinaus Safety Integrated. Aufgrund des robusten Designs können Leitungslängen bis zu 450 Meter (Baugröße FSF/FSG) erreicht werden. Zur EMV-gerechten Verdrahtung stehen Schirmbleche und Schirmanschlusssätze zur Verfügung.SINAMICS - einfach mein Antrieb.
Hinweise
- Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
