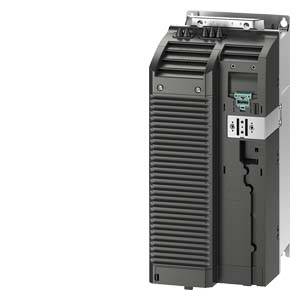

Siemens Frequenzumrichter 6SL3210-1PE26-0AL0 22.0 kW 380 V, 480 V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
3 Stück
Verkauf und Versand:
Anzahl
Gesamt
€
Nur noch 3 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Relative symmetrische Netzfrequenztoleranz: 5
- Relative symmetrische Netzspannungstoleranz: -10
- Eingangsspannung
380 V
480 V
- Produkt-Art
Frequenzumrichter
- Ausgangsleistung (max.)
22.0 kW
- Frequenz (max.)
550 Hz
- Frequenz (min.)
0 Hz
- Frequenz-Bereich
0 Hz - 550 Hz
- Nennstrom
60 A
- Tiefe
237 mm
- Höhe
472 mm
- Breite
200 mm
IP20
- Typ
6SL3210-1PE26-0AL0
- Abm.
(B x H x T) 200 x 472 x 237 mm
- Herst.-Teilenr.
6SL32101PE260AL0
- Gewicht
22 kg
200
472 mm
237 mm
IP20
FALSE
U-Umrichter
3
3
TRUE
TRUE
FALSE
550 Hz
22 kW
30 kW
-10 %
5 %
60 A
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1751227 Siemens Frequenzumrichter 6SL3210-1PE26-0AL0 22.0 kW 380 V, 480 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1751227 Siemens Frequenzumrichter 6SL3210-1PE26-0AL0 22.0 kW 380 V, 480 V
Beschreibung
SINAMICS G120 Power Module PM240-2 mit integriertem Klasse-A-Filter mit integriertem Brems-Chopper 3AC380-480V+10/-20% 47-63Hz Leistung hohe Überlast: 22kW bei 200% 3S, 150% 57S, 100% 240S, Umgebungstemperatur -20 bis +50°C (HO), Leistung geringe Überlast: 30kW bei 150% 3S, 110% 57S, 100% 240S, Umgebungstemperatur -20 bis +40°C (LO) 472x 200x 237 (HxBxT), FSD Schutzart IP20 ohne Control Unit und Bedieneinheit freigegeben ab CU Firmware- Version V4.7 HF8 Power Module SINAMICS Power Module PM240-2 das ideale Power Module für Standard-Anwendungen im Maschinenbau für den modularen Frequenzumrichter SINAMICS G120. Als Teil des modularen Frequenzumrichters SINAMICS G120 (bestehend aus Leistungsteil, Steuerungseinheit, Bedienpanel), verfügen die Power Modules PM240-2 (Schutzart IP20) über einen Brems-Chopper (Vier-Quadranten-Applikationen) und sind für eine Vielzahl von Applikationen im allgemeinen Maschinenbau geeignet.
Das Leistungsteil PM240-2 kann flexibel,je nach Applikationsumfang und Sicherheitsanforderung (beispielsweise STO, SS1, SBC, SLS, SDI, SSM) mit verschiedenen Steuerungseinheiten (Control Units) kombiniert werden. In Kombination mit den Control Units CU230-2, CU240x-2 sowie CU250S-2 ergibt sich der funktionsfähige Frequenzumrichter SINAMICS G120. Das PM240-2 in Schutzart IP20 ist ein Einbaugerät für den Schaltschrank in einem Leistungsbereich von 0,55 kW bis zu 250 kW, sowie den drei Spannungsvarianten 200 V, 400 V und 690 V. Dabei stehen die Power Module ungefiltert oder mit integriertem Netzfilter Klasse A und in den sieben Baugrößen von FSA bis FSG zur Verfügung. Zur optimalen Abführung der Verlustwärme außerhalb des Schaltschranks, ist das Leistungsteil ebenfalls als Push-Through-Variante verfügbar. Die Baugrößen bieten darüber hinaus Safety Integrated. Aufgrund des robusten Designs können Leitungslängen bis zu 450 Meter (Baugröße FSF/FSG) erreicht werden. Zur EMV-gerechten Verdrahtung stehen Schirmbleche und Schirmanschlusssätze zur Verfügung.SINAMICS - einfach mein Antrieb.
Das Leistungsteil PM240-2 kann flexibel,je nach Applikationsumfang und Sicherheitsanforderung (beispielsweise STO, SS1, SBC, SLS, SDI, SSM) mit verschiedenen Steuerungseinheiten (Control Units) kombiniert werden. In Kombination mit den Control Units CU230-2, CU240x-2 sowie CU250S-2 ergibt sich der funktionsfähige Frequenzumrichter SINAMICS G120. Das PM240-2 in Schutzart IP20 ist ein Einbaugerät für den Schaltschrank in einem Leistungsbereich von 0,55 kW bis zu 250 kW, sowie den drei Spannungsvarianten 200 V, 400 V und 690 V. Dabei stehen die Power Module ungefiltert oder mit integriertem Netzfilter Klasse A und in den sieben Baugrößen von FSA bis FSG zur Verfügung. Zur optimalen Abführung der Verlustwärme außerhalb des Schaltschranks, ist das Leistungsteil ebenfalls als Push-Through-Variante verfügbar. Die Baugrößen bieten darüber hinaus Safety Integrated. Aufgrund des robusten Designs können Leitungslängen bis zu 450 Meter (Baugröße FSF/FSG) erreicht werden. Zur EMV-gerechten Verdrahtung stehen Schirmbleche und Schirmanschlusssätze zur Verfügung.SINAMICS - einfach mein Antrieb.
Hinweise
- Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
