Siemens Halbleiterschütz 3RF23301AA04 30 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St. kaufen

Kompakte elektronische Bauteilkühlkörper und Relaismodul, geeignet für industrielle Anwendungen zur Steuerung elektrischer Ströme.

Abbildung ähnlich

Der geöffnete Schaltschrank zeigt mehrere Reihen von elektrischen Komponenten und Kabeln, die für industrielle Steuerungszwecke installiert sind.

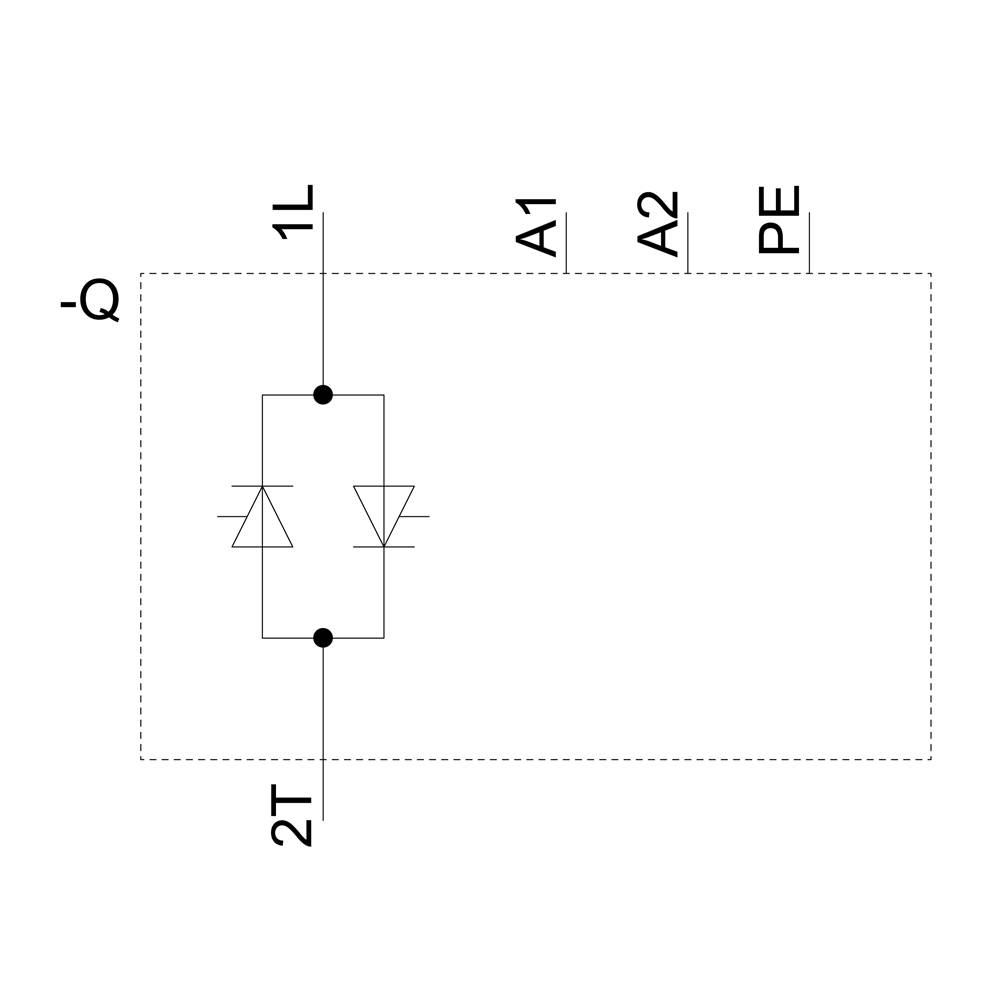

'Elektrischer Schaltplan: Gleichrichter-Symbol mit zwei Dioden in entgegengesetzter Ausrichtung zwischen den Knoten 1L und 2T.'

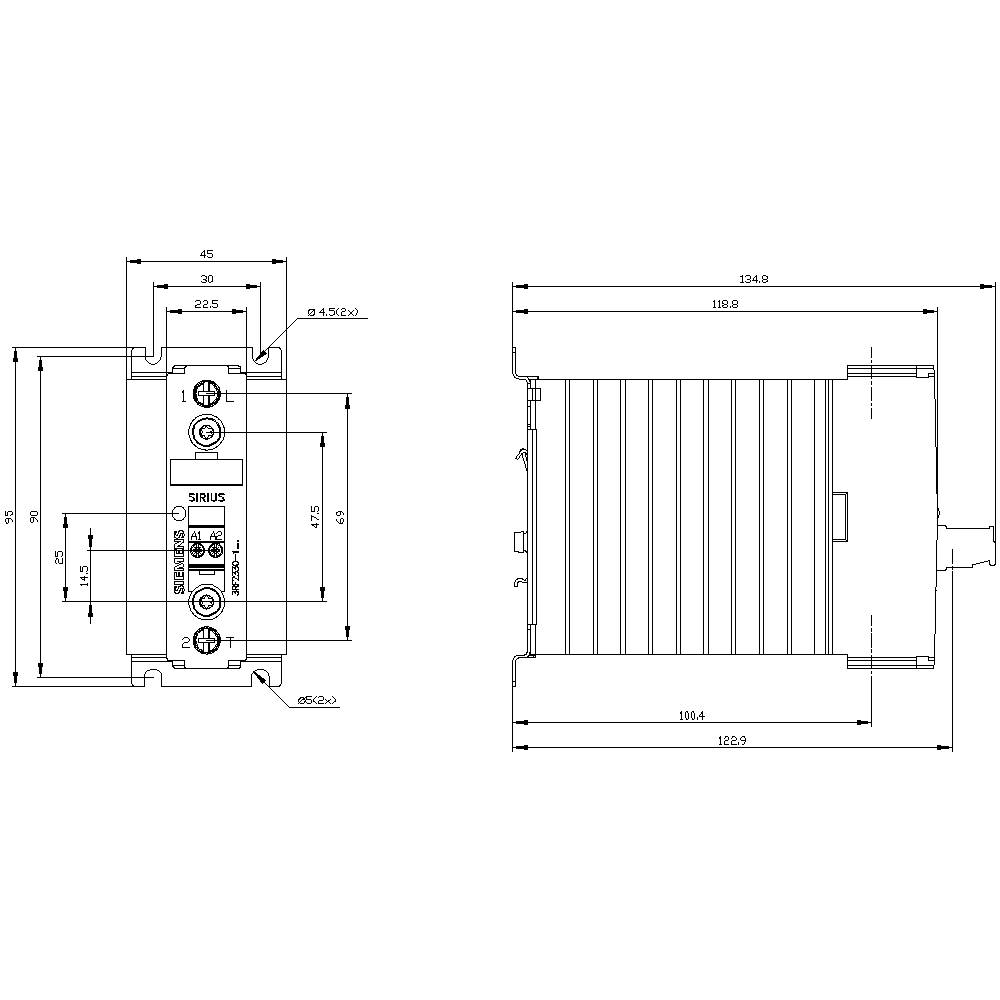

Technische Zeichnung eines elektronischen Geräts mit Abmessungen. Links Vorderansicht, rechts Seitenansicht. Maße in Millimetern.

1/4

Abbildung ähnlich

Produkt-Art

Halbleiterschütz

Steuerspannung (min.)

15 V/DC

Steuerspannung (max.)

24 V/DC

Schaltspannung (max.)

460 V/AC

Last-Strom (max.)

30 A

Datenblatt (PDF)

Lieferung Di., 1. Sept.

9 Set(s)

Verkauf und Versand:

One4Business Solutions GmbH AGB

Anzahl

Set(s)

Gesamt

58,04 €

zzgl. MwSt.

5,15 €

Nur noch 9 Set(s) verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Mo., 31. Aug.

5 Set(s)

Versand

60,50 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Halbleiterschütz 3RF2, 1-ph. AC51 30A 48-460V/24V DC

Geeignet für Reiheneinbau: ja, 0 V, 15..24 V, DC, 1, 30 A, 0 A

Technische Daten

Befestigungsart: Schraub- und Schnappbefestigung auf Hutschiene 35 mm
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 600 V
Ausführung des Produkts: 1-phasig
Polzahl: 1

Produkt-Art: Halbleiterschütz

Typ: 3RF2330-1AA04

Schaltungsart: Nullspannungsschaltend

Anschluss: Schrauben

Steuerspannung (min.): 15 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 15 - 24 V/DC

Steuerstrom (max.): 15 mA

Stoß-Strom (max.): 600 A

Schaltspannung (min.): 48 V/AC

Schaltspannung (max.): 460 V/AC

Last-Strom (max.): 30 A

Kontaktart: 1 Schließer

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Breite: 45 mm

Höhe: 100 mm

Tiefe: 139 mm

RoHS-konform: Ja

Inhalt: 1 St.

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Schaltungsart

Steuerspannung (max.)

Last-Strom (max.)

Steuerspannung (min.)

Schaltspannung (max.)

Kontaktart

Siemens Halbleiterschütz 3RF23301AA04 30 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:2865224

Dieser Artikel

Nullspannungsschaltend

24 V/DC

30 A

15 V/DC

460 V/AC

1 Schließer

Siemens Halbleiterschütz 3RF23101AA22 10.5 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:2261685

Nullspannungsschaltend

230 V/AC

10.5 A

110 V/AC

230 V/AC

1 Schließer

Siemens Halbleiterschütz 3RF23201AA26 20 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:2261687

Nullspannungsschaltend

230 V/AC

20 A

110 V/AC

600 V/AC

1 Schließer

Siemens Halbleiterschütz 3RF23201BA04 20 A Schaltspannung (max.): 460 V/AC Sofortschaltend 1 St.

Bestell-Nr.:2261688

Sofortschaltend

24 V/DC

20 A

15 V/DC

460 V/AC

1 Schließer

Siemens Halbleiterschütz 3RF23201BA24 20 A Schaltspannung (max.): 460 V/AC Sofortschaltend 1 St.

Bestell-Nr.:2261689

Sofortschaltend

230 V/AC

20 A

110 V/AC

460 V/AC

1 Schließer

Siemens Halbleiterschütz 3RF23301AA04 30 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:2261690

Nullspannungsschaltend

24 V/DC

30 A

15 V/DC

460 V/AC

1 Schließer

Siemens Halbleiterschütz 3RF23301BA04 30 A Schaltspannung (max.): 460 V/AC Sofortschaltend 1 St.

Bestell-Nr.:2261692

Sofortschaltend

24 V/DC

30 A

15 V/DC

460 V/AC

1 Schließer

Siemens Halbleiterschütz 3RF23301DA06 30 A Schaltspannung (max.): 600 V/AC 1 St.

Bestell-Nr.:2261693

24 V/DC

30 A

15 V/DC

600 V/AC

1 Schließer

Siemens AG Halbleiterschütz 3RF2340-1BA02

Bestell-Nr.:2261694

Sofortschaltend

24 V/DC

40 A

15 V/DC

230 V/AC

1 Schließer

Siemens Halbleiterschütz 3RF23401BA04 40 A Schaltspannung (max.): 460 V/AC Sofortschaltend 1 St.

Bestell-Nr.:2261695

Sofortschaltend

24 V/DC

40 A

15 V/DC

460 V/AC

1 Schließer

Dokumente & Downloads

Datenblatt

Datenblatt 2865224 Siemens Halbleiterschütz 3RF23301AA04 30 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2865224 Siemens Halbleiterschütz 3RF23301AA04 30 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Beschreibung

Halbleiterschütz 1-phasig 3RF2 AC 51 / 30 A / 40 °C 48-460 V / DC 24 V Schraubanschluss Halbleiterschütz SIRIUS 3RF23 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Da der Kühlkörper bereits integriert ist, können sie direkt im Schaltschrank eingesetzt werden. Die kompakte Bauweise spart Platz auf der Hutschiene. Die Halbleiterschütze lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterschütze sind als 1-phasige oder 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Ausführung

Ausstattung: 0 V, 0 V, 15..24 V, DC

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Halbleiterschütz AC51 30A 3RF2330-1AA04, Verpackungseinheit: 1 Stk., EAN: 4011209572850
