Siemens LZS:RT3A4L24 Steckrelais 1 Wechsler 5 St. kaufen

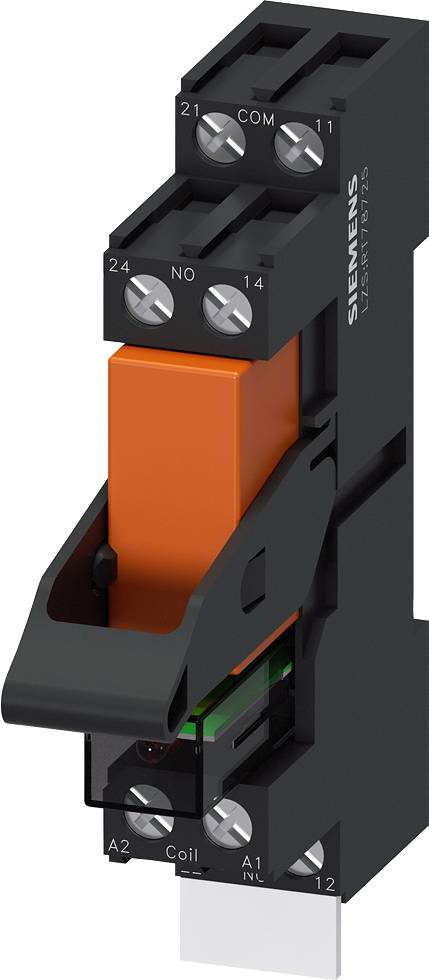

Schütz-Zubehör mit orangem Plastikmodul und schwarzen Klemmen, dargestellt in perspektivischer Ansicht. Dies verdeutlicht die Verbindungselemente und deren Anordnung.

Abbildung ähnlich

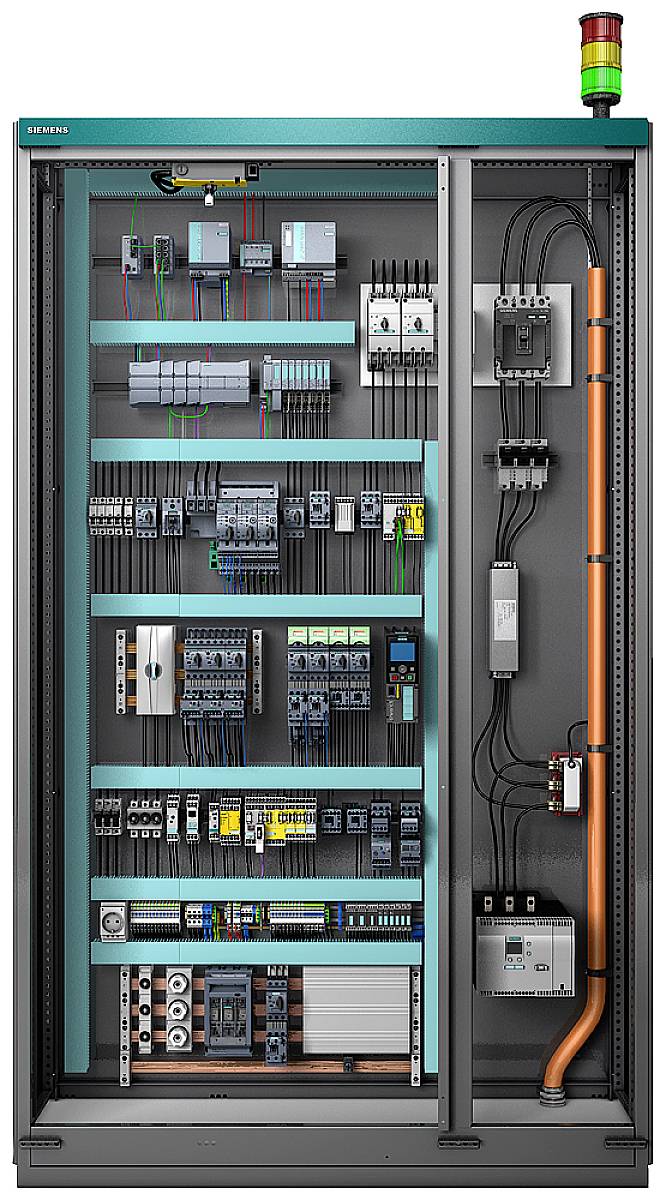

Großer Schaltschrank mit mehreren elektrischen Komponenten und Verkabelungen, farbcodierte Drähte an verschiedenen Anschlussklemmen.

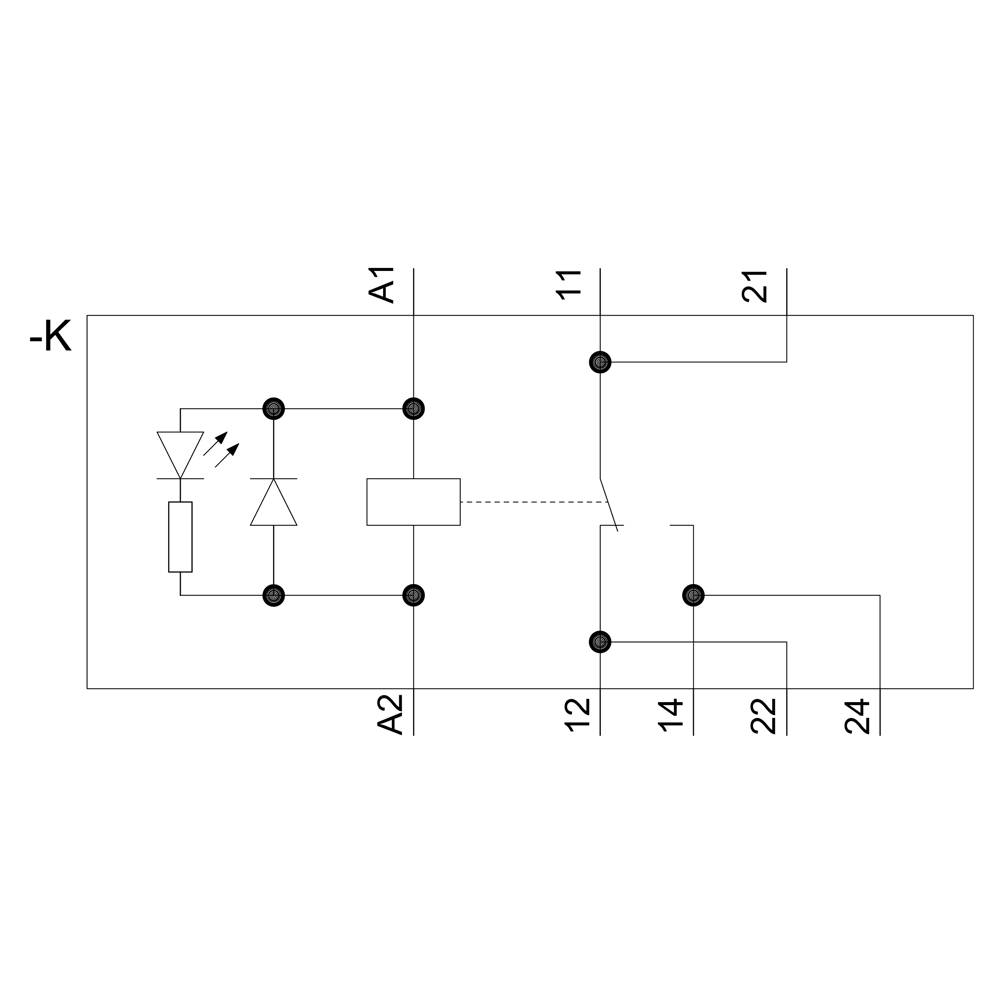

'Schematisches Diagramm eines Relais mit Spule, Dioden und Anschlüssen A1, A2, 11, 12, 14, 21, 22, 24.'

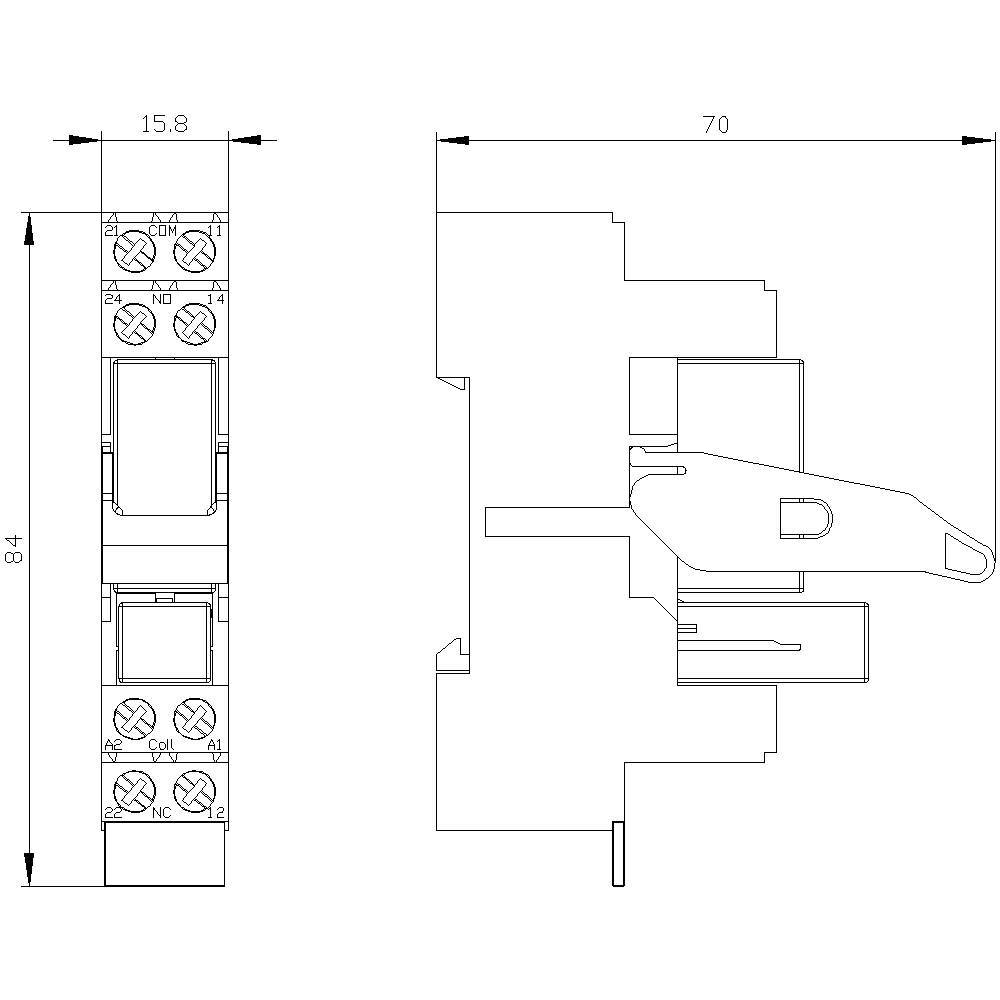

Technische Zeichnung eines Relais mit Abmessungen: Breite 15,8 mm, Höhe 84 mm, Tiefe 70 mm. Zeigt Anschlussklemmen und Seitenansicht.

1/4

Abbildung ähnlich

Produkt-Art

Steckrelais

Kontaktart

1 Wechsler

Typ

LZS:RT3A4L24

Anschluss

Schrauben

Kontaktmaterial

AgNi 90/10

Datenblatt (PDF)

Sofort-Lieferung Do., 1. Okt.

1 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl (Packungsgröße 5 St.)

Set(s)

Gesamt (15,12 € / Stück)

75,62 €

zzgl. MwSt.

nur 9,90 €

Nur noch 1 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Verlustleistung: 1 W
thermischer Strom: 16 A
anschließbarer Leiterquerschnitt: 1 mm²-2.5 mm²
Befestigungsart: Schnappbefestigung
Abisolierlänge: 8 mm

Produkt-Art: Steckrelais

Typ: LZS:RT3A4L24

Anschluss: Schrauben

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi 90/10

Elektrische Lebensdauer: 1000000

Mechanische Lebensdauer: 3.0E7

Spulenleistung: 1 W

Besonderheiten: mit LED

: IP20

Max. Temperatur: +70 °C

Min. Temperatur: -40 °C

Tiefe: 78 mm

Breite: 15.5 mm

Höhe: 71 mm

Abm.: (B x H x T) 15.5 x 71 x 78 mm

Inhalt: 5 St.

Montageart: Steckbar

Betriebsspannung: 24 V/DC

Betriebsspannung max.: 24 V/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1740392 Siemens LZS:RT3A4L24 Steckrelais 1 Wechsler 5 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1740392 Siemens LZS:RT3A4L24 Steckrelais 1 Wechsler 5 St.

Beschreibung

Steckrelais Komplettgerät 1 W, DC 24 V LED-Modul rot Standard-Stecksockel Schraubanschluss Koppelrelais mit Steckrelais SIRIUS LZS für die galvanische Trennung, Kontaktvervielfachung, zum Schalten kleiner Lasten und als Potentialumschaltung. Die Koppelrelais verfügen über eine werkzeuglose Verdrahtung und rüttelsichere Verbindung dank Push-in-Federzugklemmen. Sockel mit logischer Trennung ermöglichen eine unkomplizierte Verdrahtung. Das Schaltvermögen ist nach AC-15 und DC-13 geprüft. Dank hartvergoldeter Kontakte ist die Zusammenarbeit mit elektronischen Steuerungen optimal. Lieferbar sind Geräte als Komplettgeräte oder Einzelmodule in den Bauformen RT, PT und MT, mit bzw. ohne logischer Trennung, in verschiedenen Spulenspannungen sowie in Schraubanschluss oder mit Steckklemmen (Push-In). Umfangreiches Zubehör wie z.B. Stecksockel, Halte-/Auswerfebügel, Verdrahtungsbügel sowie LED-Module steht zur Verfügung. SIRIUS Relais - ein Programm für alle Fälle.
