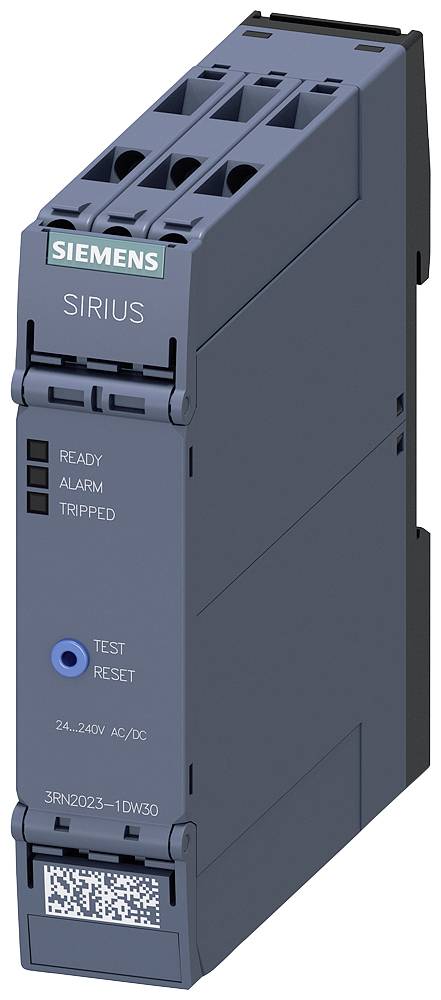

Siemens Thermistor-Motorschutzrelais 1 Schließer, 1 Wechsler 1 St. 3RN2023-1DW30
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Thermistor-Motorschutzrelais
Kontaktart
1 Schließer
1 Wechsler
Typ
3RN2023-1DW30
Kontaktmaterial
AgSnO<sub>2</sub>
Elektrische Lebensdauer
100000
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Thermistor-Motorschutzrelais, Warnen/Abschalten, Schraub, 1S+1W, AC/DC 24-240V
- Motorschutz-Auswertegerät,Motorschutzrelais,Temperaturüberwachungsgerät,Thermistorrelais
Technische Daten
- thermischer Strom: 5 A
- Befestigungsart: Schraub- und Schnappbefestigung auf Hutschiene 35 mm
- Isolationsspannung: 300 V
- Betriebsfrequenz: 50/60 Hz
- Verlustleistung: 1.8 W
- Stoßspannungsfestigkeit: 6 kV
- Steuerspeisespannung: 240 V
- Betriebsstrom: 3 A
- Produkt-Art
Thermistor-Motorschutzrelais
- Typ
3RN2023-1DW30
- Kontaktart
1 Schließer
1 Wechsler
- Kontaktmaterial
AgSnO2
- Elektrische Lebensdauer
100000
- Mechanische Lebensdauer
10000000
- Anschluss
Schrauben
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C
IP20

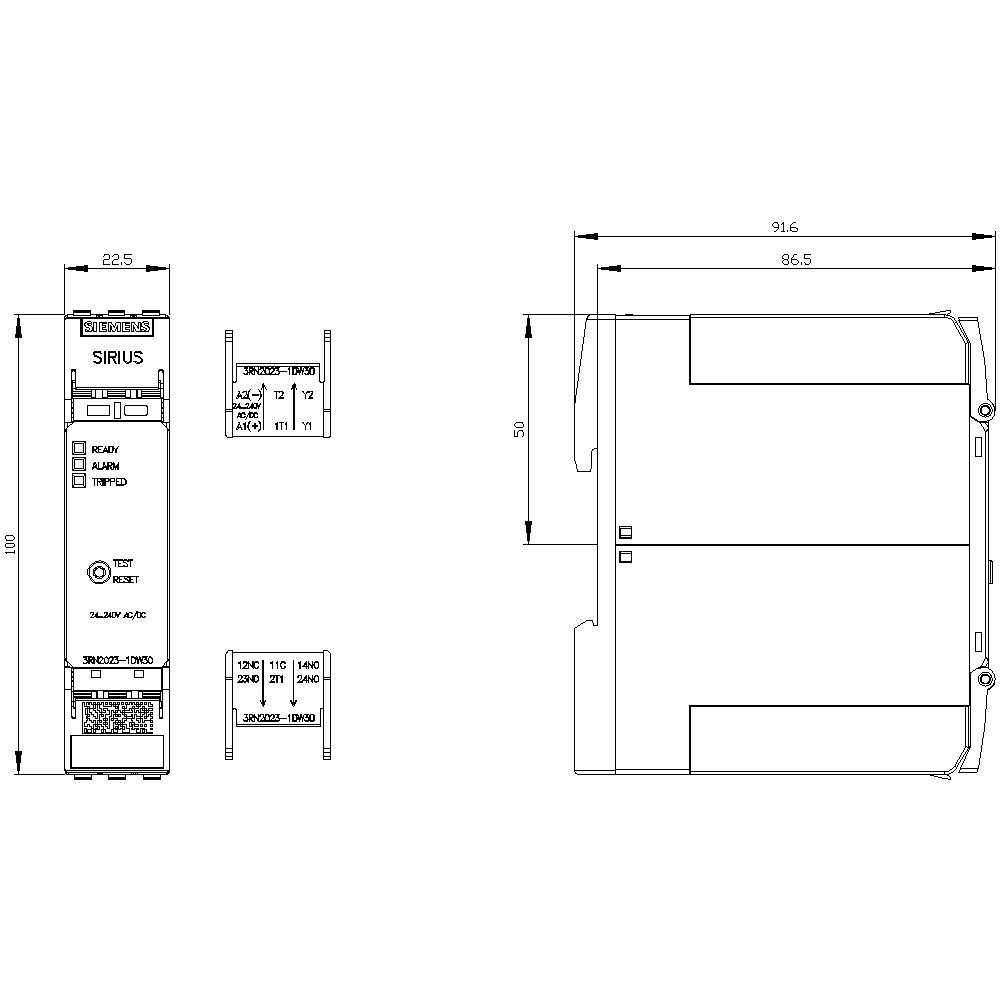

- Breite
22.5 mm
- Höhe
100 mm
- Tiefe
90 mm
- Abm.
(B x H x T) 22.5 x 100 x 90 mm
- Inhalt
1 St.
- RoHS-konform
Ja
22.5
100 mm
90 mm
TRUE
2
TRUE
Schraubanschluss
0
1
1
Dokumente & Downloads
Datenblatt
Datenblatt 1741056 Siemens Thermistor-Motorschutzrelais 1 Schließer, 1 Wechsler 1 St. 3RN2023-1DW30
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1741056 Siemens Thermistor-Motorschutzrelais 1 Schließer, 1 Wechsler 1 St. 3RN2023-1DW30
Beschreibung

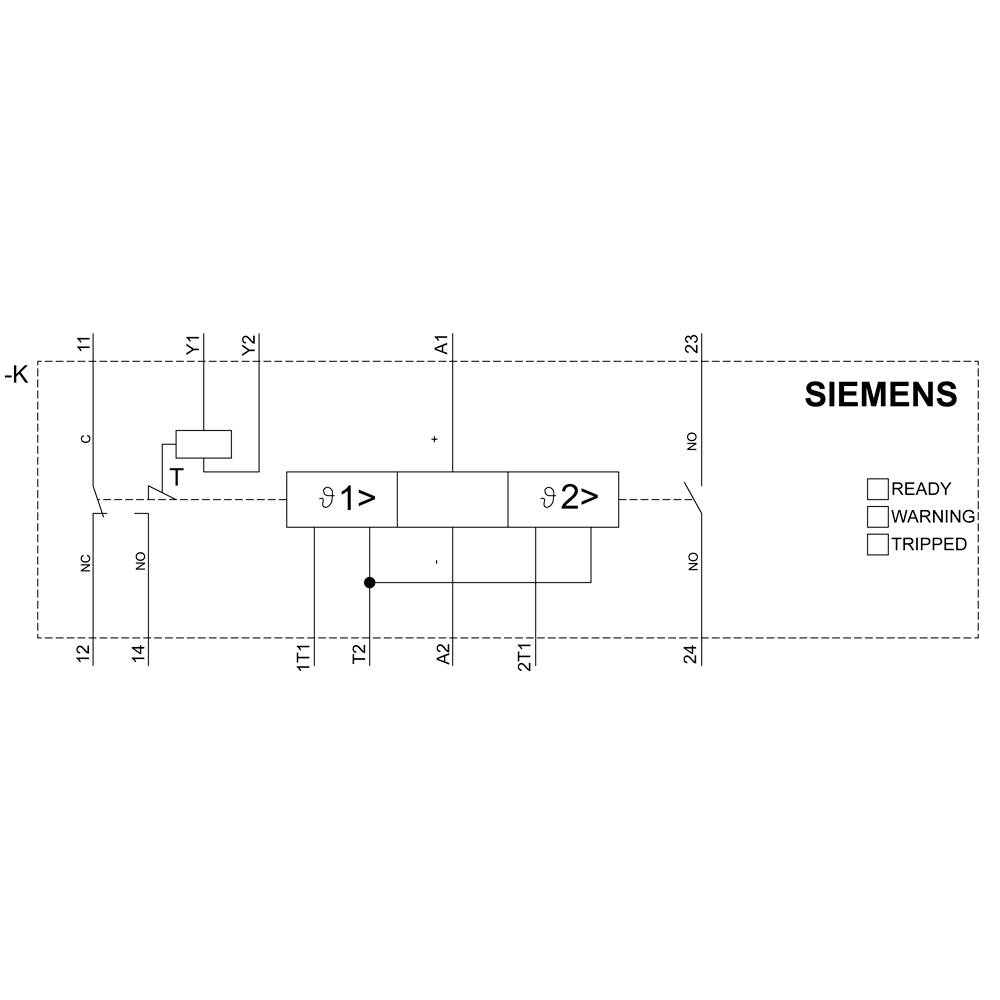

Thermistor-Motorschutzrelais Gerät für Warnen und Abschalten 22,5 mm Gehäuse Schraubanschluss 1 Schliesser + 1 Wechsler US = AC/DC 24 V-240 V Hand/Auto/Fern-RESET mit ATEX-Zulassung 3 LEDs (READY/WARNING/TRIPPED) sichere galvanische Trennung Test-/RESET-Taste Drahtbruchüberwachung Kurzschlussüberwachung nullspannungssicher 2 getrennte PTC-Fühlerkreise Thermistor-Motorschutzrelais SIRIUS 3RN2 zum Schutz von Motoren vor Überhitzung auch im explosionsgefährdeten Bereich durch direkte Temperaturmessung mit ATEX-Zulassung.
Die direkte Messung der Motorwicklungstemperatur ermöglicht den Schutz eines Motors auch unter ungewöhnlichen Bedingungen wie Schweranlauf, Bremsbetrieb, häufigem Schalten oder unzureichender Kühlung und erspart somit eine vorsorgliche Überdimensionierung des Motors. Die Geräte können zum Schutz von Motoren in gas- oder staubexplosionsgefährdeten Bereichen eingesetzt werden. Durch die Verwendung von PTC-Fühlern ist eine Parametrierung der Geräte nicht notwendig. LEDs ermöglichen eine schnelle Fehlerdiagnose. Die Geräte sind klimafest, berührungssicher und weltweit einsetzbar dank Weitspannungsbereich und internationaler Approbationen.
Lieferbar als mono- oder bistabile Auswertegeräte, mit und ohne ATEX-Zulassung, mit einem oder zwei Fühlerkreisen sowie mit Auto-, Hand- und/oder Fern-RESET. Die Geräte sind in Schraub- oder Federzugtechnik (Push-In) verfügbar. Es gibt Ausführungen in Baubreite 17,5 mm oder 22,5 mm, für Hutschiene TH35 oder für Schraubbefestigung mit Adapter (Zubehör) sowie mit hartvergoldeten Kontakten.
Einheitliches Zubehör für sämtliche Gerätevarianten, wie z.B. abnehmbare Klemmen, Einstecklaschen und Kodierstifte vereinfachen die Auswahl und die Lagerhaltung.
Die Thermistor-Motorschutzrelais 3RN2 lösen die bewährte Baureihe 3RN1 ab.
SIRIUS Relais - ein Programm für alle Fälle.
Die direkte Messung der Motorwicklungstemperatur ermöglicht den Schutz eines Motors auch unter ungewöhnlichen Bedingungen wie Schweranlauf, Bremsbetrieb, häufigem Schalten oder unzureichender Kühlung und erspart somit eine vorsorgliche Überdimensionierung des Motors. Die Geräte können zum Schutz von Motoren in gas- oder staubexplosionsgefährdeten Bereichen eingesetzt werden. Durch die Verwendung von PTC-Fühlern ist eine Parametrierung der Geräte nicht notwendig. LEDs ermöglichen eine schnelle Fehlerdiagnose. Die Geräte sind klimafest, berührungssicher und weltweit einsetzbar dank Weitspannungsbereich und internationaler Approbationen.
Lieferbar als mono- oder bistabile Auswertegeräte, mit und ohne ATEX-Zulassung, mit einem oder zwei Fühlerkreisen sowie mit Auto-, Hand- und/oder Fern-RESET. Die Geräte sind in Schraub- oder Federzugtechnik (Push-In) verfügbar. Es gibt Ausführungen in Baubreite 17,5 mm oder 22,5 mm, für Hutschiene TH35 oder für Schraubbefestigung mit Adapter (Zubehör) sowie mit hartvergoldeten Kontakten.
Einheitliches Zubehör für sämtliche Gerätevarianten, wie z.B. abnehmbare Klemmen, Einstecklaschen und Kodierstifte vereinfachen die Auswahl und die Lagerhaltung.
Die Thermistor-Motorschutzrelais 3RN2 lösen die bewährte Baureihe 3RN1 ab.
SIRIUS Relais - ein Programm für alle Fälle.
