Siemens Thermistor-Motorschutzrelais 1 Wechsler 1 St. 3RN2000-1AA30
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Thermistor-Motorschutzrelais
Kontaktart
1 Wechsler
Typ
3RN2000-1AA30
Kontaktmaterial
AgSnO<sub>2</sub>
Elektrische Lebensdauer
100000
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Thermistor-Motorschutzrelais, Kompakt, Schraubanschluss, 1W, AC/DC 24V
- Mit abnehmbaren Klemmen: ja, AC/DC, 1, Fehlerspeicherung möglich: nein, Externer Reset möglich: nein, Schraubanschluss, 100 mm, 17,5 mm, 90 mm
Technische Daten
- thermischer Strom: 5 A
- Befestigungsart: Schraub- und Schnappbefestigung auf Hutschiene 35 mm
- Isolationsspannung: 300 V
- Betriebsfrequenz: 50/60 Hz
- Verlustleistung: 0.5 W
- Stoßspannungsfestigkeit: 4 kV
- Steuerspeisespannung: 24 V
- Betriebsstrom: 3 A
- Produkt-Art
Thermistor-Motorschutzrelais
- Typ
3RN2000-1AA30
- Kontaktart
1 Wechsler
- Kontaktmaterial
AgSnO2
- Elektrische Lebensdauer
100000
- Mechanische Lebensdauer
10000000
- Anschluss
Schrauben
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C
IP20

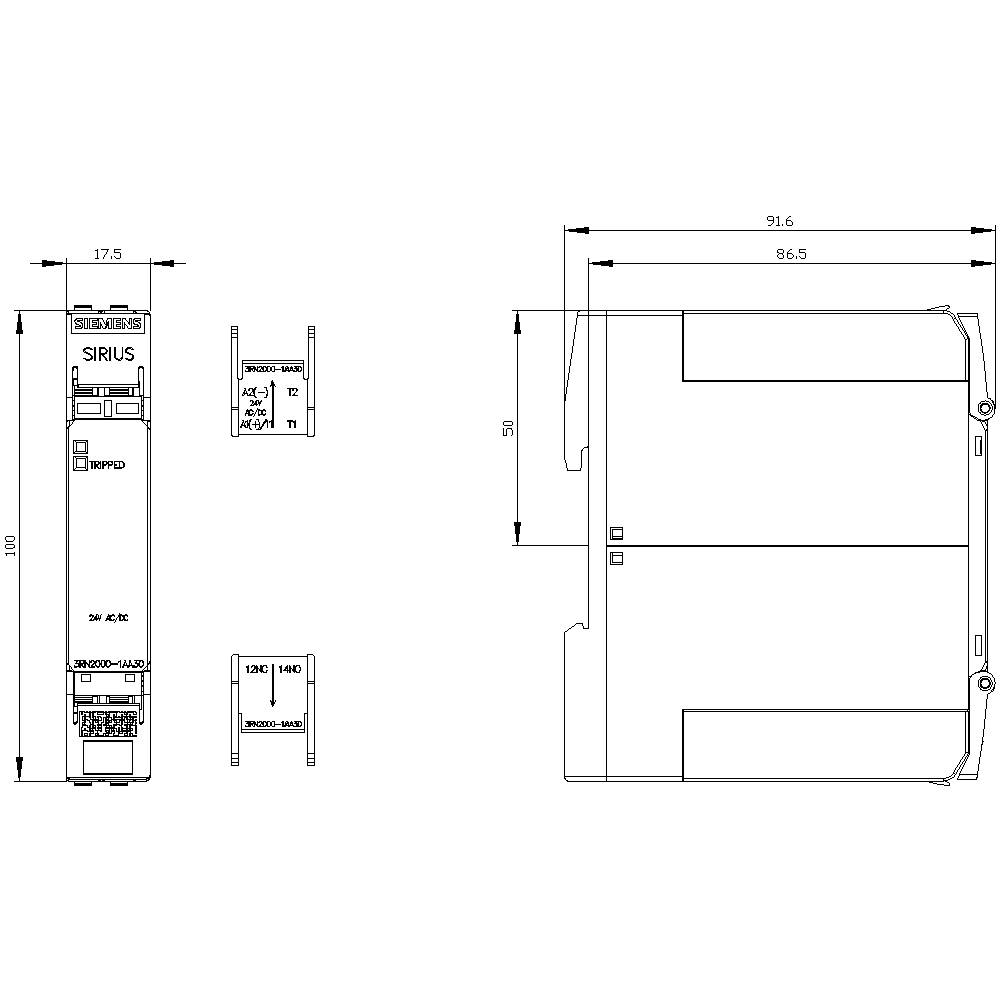

- Breite
17.5 mm
- Höhe
100 mm
- Tiefe
90 mm
- Abm.
(B x H x T) 17.5 x 100 x 90 mm
- Inhalt
1 St.
- RoHS-konform
Ja
17.5
100 mm
90 mm
FALSE
1
FALSE
Schraubanschluss
0
0
1
Dokumente & Downloads
Datenblatt
Datenblatt 1741029 Siemens Thermistor-Motorschutzrelais 1 Wechsler 1 St. 3RN2000-1AA30
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1741029 Siemens Thermistor-Motorschutzrelais 1 Wechsler 1 St. 3RN2000-1AA30
Beschreibung

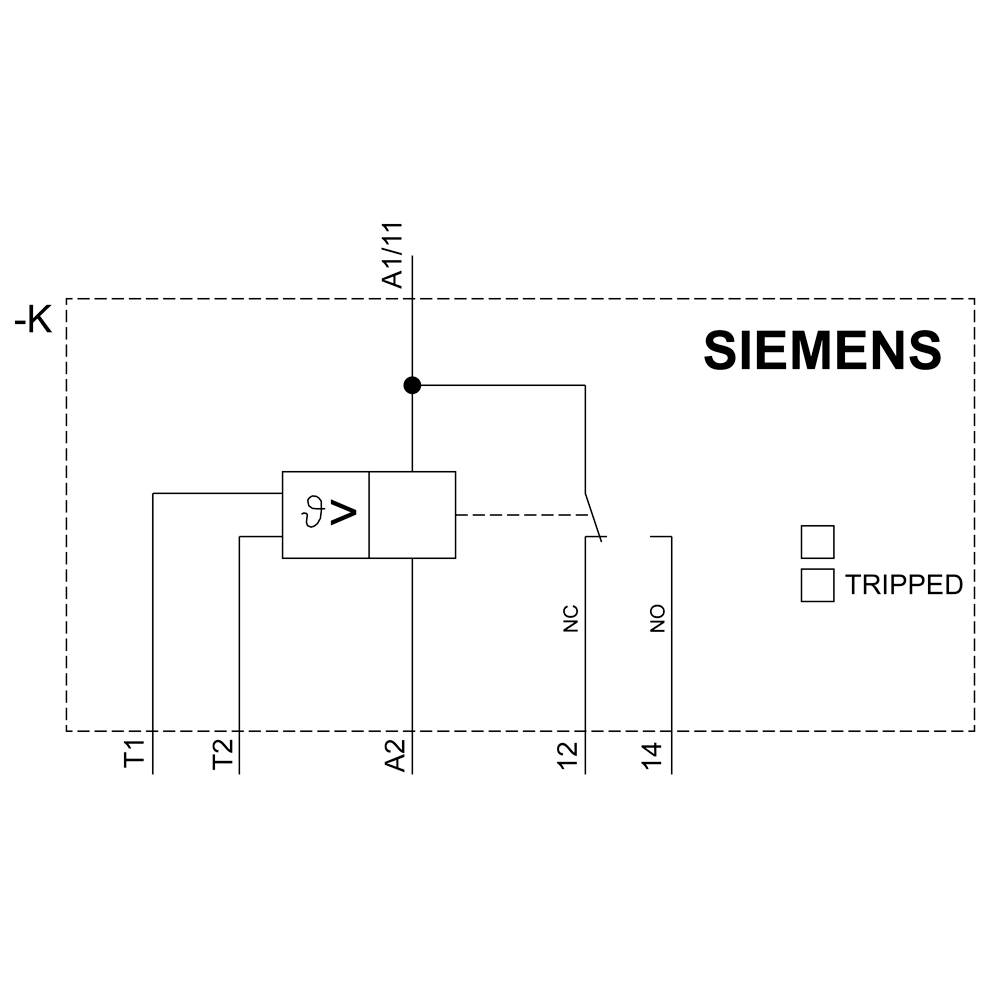

Thermistor-Motorschutzrelais Kompakt-Auswertegerät 17,5 mm Gehäuse, Schraubanschluss, 1 Wechsler, US = AC/DC 24 V, Auto-RESET, geeignet für Bimetallschalter, Versorgungs=Ausgangsspannung, 1 LED (TRIPPED) Thermistor-Motorschutzrelais SIRIUS 3RN2 zum Schutz von Motoren vor Überhitzung durch direkte Temperaturmessung.
Die direkte Messung der Motorwicklungstemperatur ermöglicht den Schutz eines Motors auch unter ungewöhnlichen Bedingungen wie Schweranlauf, Bremsbetrieb, häufigem Schalten oder unzureichender Kühlung und erspart somit eine vorsorgliche Überdimensionierung des Motors. Durch die Verwendung von PTC-Fühlern oder Bimetallschaltern ist eine Parametrierung der Geräte nicht notwendig. LEDs ermöglichen eine schnelle Fehlerdiagnose. Die Geräte sind klimafest, berührungssicher und weltweit einsetzbar dank Weitspannungsbereich und internationaler Approbationen.
Lieferbar als mono- oder bistabile Auswertegeräte, mit und ohne ATEX-Zulassung, mit einem oder zwei Fühlerkreisen sowie mit Auto-, Hand- und/oder Fern-RESET. Die Geräte sind in Schraub- oder Federzugtechnik (Push-In) verfügbar. Es gibt Ausführungen in Baubreite 17,5 mm oder 22,5 mm, für Hutschiene TH35 oder für Schraubbefestigung mit Adapter (Zubehör) sowie mit hartvergoldeten Kontakten.
Einheitliches Zubehör für sämtliche Gerätevarianten, wie z.B. abnehmbare Klemmen, Einstecklaschen und Kodierstifte vereinfachen die Auswahl und die Lagerhaltung.
Die Thermistor-Motorschutzrelais 3RN2 lösen die bewährte Baureihe 3RN1 ab.
SIRIUS Relais - ein Programm für alle Fälle.
Die direkte Messung der Motorwicklungstemperatur ermöglicht den Schutz eines Motors auch unter ungewöhnlichen Bedingungen wie Schweranlauf, Bremsbetrieb, häufigem Schalten oder unzureichender Kühlung und erspart somit eine vorsorgliche Überdimensionierung des Motors. Durch die Verwendung von PTC-Fühlern oder Bimetallschaltern ist eine Parametrierung der Geräte nicht notwendig. LEDs ermöglichen eine schnelle Fehlerdiagnose. Die Geräte sind klimafest, berührungssicher und weltweit einsetzbar dank Weitspannungsbereich und internationaler Approbationen.
Lieferbar als mono- oder bistabile Auswertegeräte, mit und ohne ATEX-Zulassung, mit einem oder zwei Fühlerkreisen sowie mit Auto-, Hand- und/oder Fern-RESET. Die Geräte sind in Schraub- oder Federzugtechnik (Push-In) verfügbar. Es gibt Ausführungen in Baubreite 17,5 mm oder 22,5 mm, für Hutschiene TH35 oder für Schraubbefestigung mit Adapter (Zubehör) sowie mit hartvergoldeten Kontakten.
Einheitliches Zubehör für sämtliche Gerätevarianten, wie z.B. abnehmbare Klemmen, Einstecklaschen und Kodierstifte vereinfachen die Auswahl und die Lagerhaltung.
Die Thermistor-Motorschutzrelais 3RN2 lösen die bewährte Baureihe 3RN1 ab.
SIRIUS Relais - ein Programm für alle Fälle.
Ausführung
- Ausstattung: AC/DC
