Siemens Thermistor-Motorschutzrelais 2 Wechsler 1 St. 3RN2012-1BW31 Motorwicklungstemperatur
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Thermistor-Motorschutzrelais
Funktionen
Motorwicklungstemperatur
Kontaktart
2 Wechsler
Typ
3RN2012-1BW31
Datenblatt (PDF)
100 Stück
Alternativen anzeigen
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
180,69 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
201,67 €
zzgl. MwSt.
Highlights & Details
Thermistor-Motorschutzrelais, Standard, Schraubanschluss, 2 W, AC/DC 24-240V
- Fehlerspeicherung möglich: true
- Anzahl der Messkreise: 1
- Externer Reset möglich: true
- Höhe: 100 mm
- Anzahl der Kontakte als Wechsler: 2
- Breite: 22,50000000 mm
- Anzahl der Kontakte als Öffner: 0
- Anzahl der Kontakte als Schließer: 0
- Tiefe: 90 mm
- Anschlussart Hilfsstromkreis: Schraubanschluss
Technische Daten
- thermischer Strom: 5 A
- Befestigungsart: Schraub- und Schnappbefestigung auf Hutschiene 35 mm
- Isolationsspannung: 300 V
- Betriebsfrequenz: 50/60 Hz
- Verlustleistung: 1 W
- Stoßspannungsfestigkeit: 4 kV
- Steuerspeisespannung: 240 V
- Betriebsstrom: 3 A
- Verpackungsart
Piece
- Produkt-Art
Thermistor-Motorschutzrelais
- Typ
3RN2012-1BW31
- Funktionen
Motorwicklungstemperatur
- Besonderheiten
mit Prüftaste
- Kontaktart
2 Wechsler
- Kontaktmaterial
AgSnO2
- Elektrische Lebensdauer
100000
- Mechanische Lebensdauer
10000000
- Anschluss
Schrauben
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C
IP20
- Breite
22.5 mm
- Höhe
100 mm
- Tiefe
90 mm

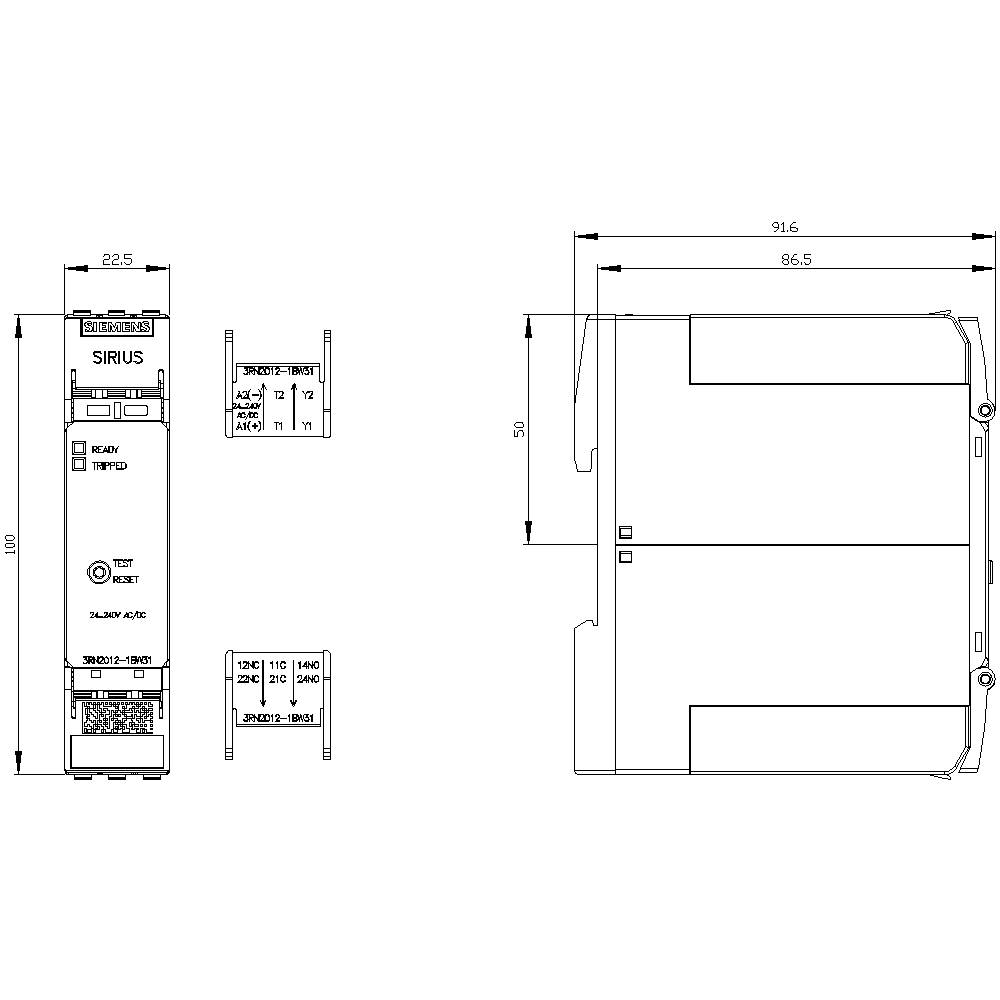

- Abm.
(B x H x T) 22.5 x 100 x 90 mm
- Inhalt
1 St.
- RoHS-konform
Ja
22.5
100 mm
90 mm
TRUE
1
TRUE
Schraubanschluss
0
0
2
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1741049 Siemens Thermistor-Motorschutzrelais 2 Wechsler 1 St. 3RN2012-1BW31 Motorwicklungstemperatur
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1741049 Siemens Thermistor-Motorschutzrelais 2 Wechsler 1 St. 3RN2012-1BW31 Motorwicklungstemperatur
Beschreibung

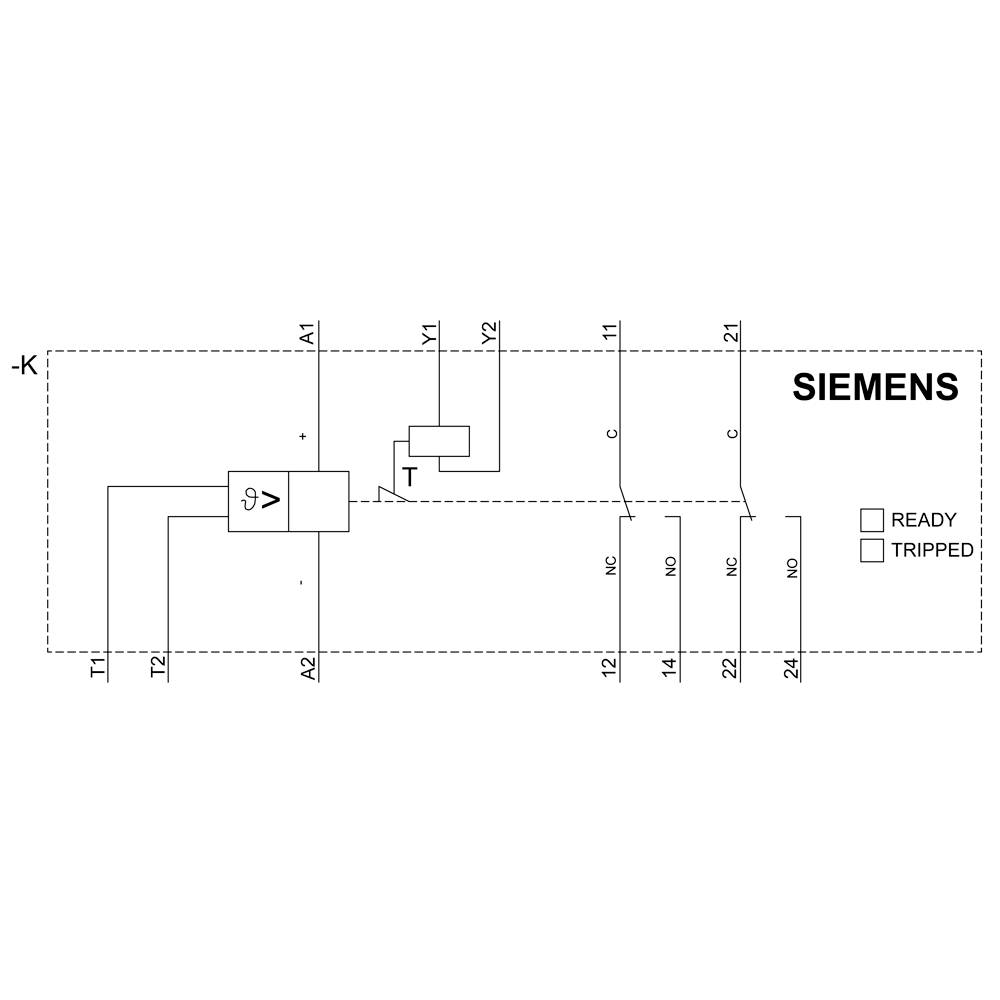

Thermistor-Motorschutzrelais Standard-Auswertegerät 22,5 mm Gehäuse Schraubanschluss 2 Wechsler bistabil US = AC/DC 24 V-240 V Hand/Auto/Fern-RESET 2 LEDs (READY/TRIPPED) galvanische Trennung Test-/RESET-Taste Drahtbruchüberwachung Kurzschlussüberwachung nullspannungssicher Thermistor-Motorschutzrelais SIRIUS 3RN2 zum Schutz von Motoren vor Überhitzung durch direkte Temperaturmessung.
Die direkte Messung der Motorwicklungstemperatur ermöglicht den Schutz eines Motors auch unter ungewöhnlichen Bedingungen wie Schweranlauf, Bremsbetrieb, häufigem Schalten oder unzureichender Kühlung und erspart somit eine vorsorgliche Überdimensionierung des Motors. Durch die Verwendung von PTC-Fühlern oder Bimetallschaltern ist eine Parametrierung der Geräte nicht notwendig. LEDs ermöglichen eine schnelle Fehlerdiagnose. Die Geräte sind klimafest, berührungssicher und weltweit einsetzbar dank Weitspannungsbereich und internationaler Approbationen.
Lieferbar als mono- oder bistabile Auswertegeräte, mit und ohne ATEX-Zulassung, mit einem oder zwei Fühlerkreisen sowie mit Auto-, Hand- und/oder Fern-RESET. Die Geräte sind in Schraub- oder Federzugtechnik (Push-In) verfügbar. Es gibt Ausführungen in Baubreite 17,5 mm oder 22,5 mm, für Hutschiene TH35 oder für Schraubbefestigung mit Adapter (Zubehör) sowie mit hartvergoldeten Kontakten.
Einheitliches Zubehör für sämtliche Gerätevarianten, wie z.B. abnehmbare Klemmen, Einstecklaschen und Kodierstifte vereinfachen die Auswahl und die Lagerhaltung.
Die Thermistor-Motorschutzrelais 3RN2 lösen die bewährte Baureihe 3RN1 ab.
SIRIUS Relais - ein Programm für alle Fälle.
Die direkte Messung der Motorwicklungstemperatur ermöglicht den Schutz eines Motors auch unter ungewöhnlichen Bedingungen wie Schweranlauf, Bremsbetrieb, häufigem Schalten oder unzureichender Kühlung und erspart somit eine vorsorgliche Überdimensionierung des Motors. Durch die Verwendung von PTC-Fühlern oder Bimetallschaltern ist eine Parametrierung der Geräte nicht notwendig. LEDs ermöglichen eine schnelle Fehlerdiagnose. Die Geräte sind klimafest, berührungssicher und weltweit einsetzbar dank Weitspannungsbereich und internationaler Approbationen.
Lieferbar als mono- oder bistabile Auswertegeräte, mit und ohne ATEX-Zulassung, mit einem oder zwei Fühlerkreisen sowie mit Auto-, Hand- und/oder Fern-RESET. Die Geräte sind in Schraub- oder Federzugtechnik (Push-In) verfügbar. Es gibt Ausführungen in Baubreite 17,5 mm oder 22,5 mm, für Hutschiene TH35 oder für Schraubbefestigung mit Adapter (Zubehör) sowie mit hartvergoldeten Kontakten.
Einheitliches Zubehör für sämtliche Gerätevarianten, wie z.B. abnehmbare Klemmen, Einstecklaschen und Kodierstifte vereinfachen die Auswahl und die Lagerhaltung.
Die Thermistor-Motorschutzrelais 3RN2 lösen die bewährte Baureihe 3RN1 ab.
SIRIUS Relais - ein Programm für alle Fälle.
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Therm.-Motorschutzrelais Kurzschlussüberwach. 3RN2012-1BW31, Verpackungseinheit: 1 Stk., EAN: 4047621021089
