Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1BB0 Überlast kaufen

Siemens Sirius Schütz mit Tasten 'Stop' und 'Reset', Testknopf und Etikett 'CLASS'. Anschlussklemmen oben, Beschriftung unten.

Abbildung ähnlich

Ein geöffneter Schaltschrank, gefüllt mit elektrischen Komponenten wie Schaltern, Kabeln und Klemmen, die alle ordentlich angeordnet sind.

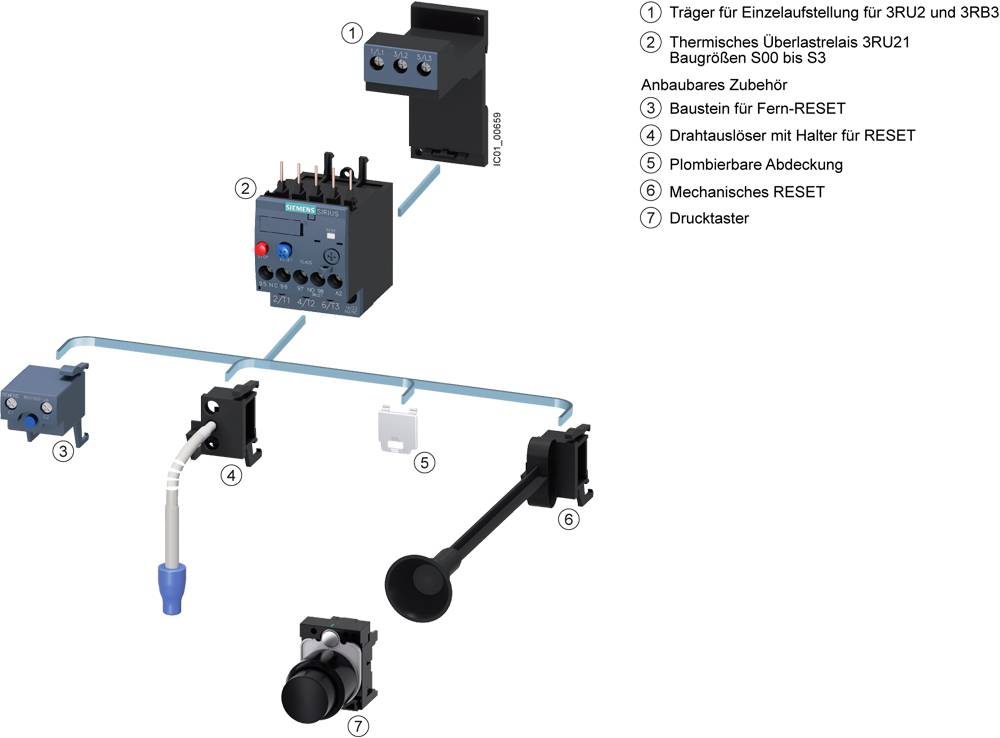

Diagramm eines elektrischen Überlastschutzgeräts mit zugehörigen Komponenten, nummeriert von 1 bis 7, einschließlich Fern-RESET und mechanischem RESET.

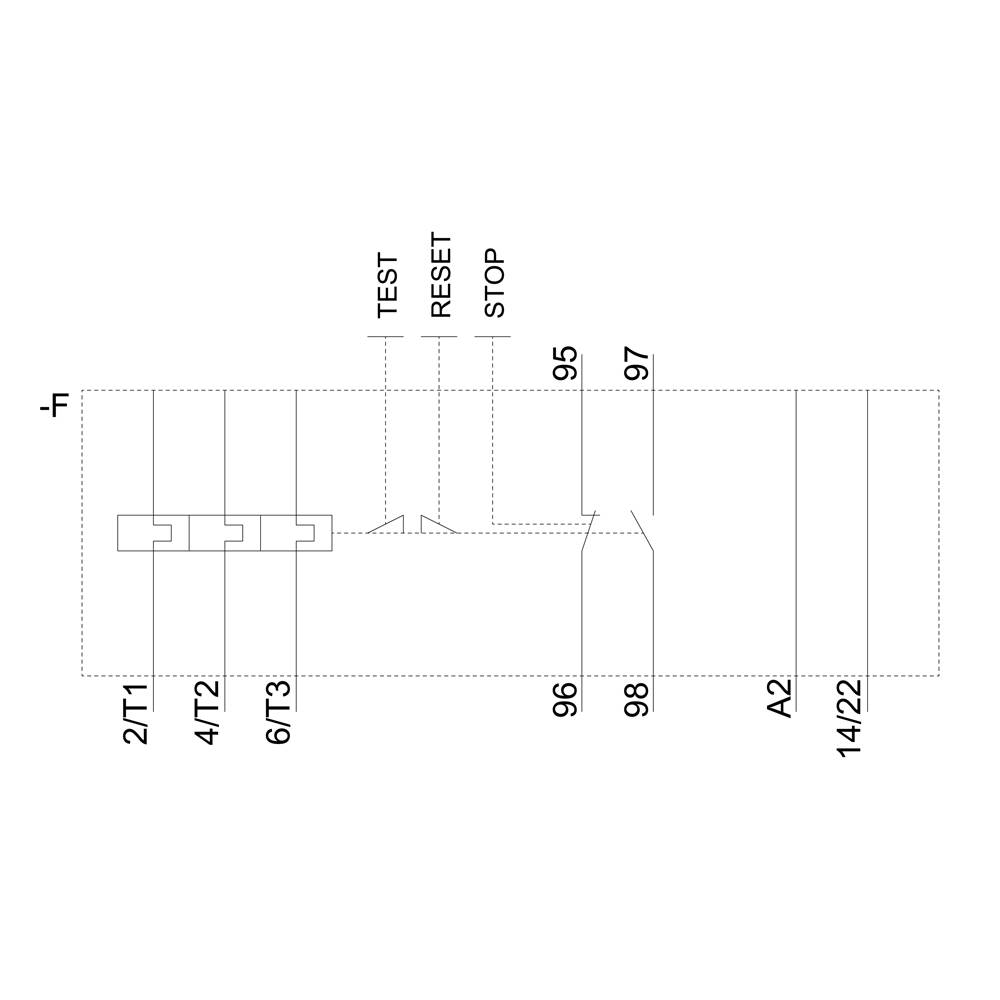

Ein Schaltplan mit Anschlussbezeichnungen 2/T1, 4/T2, 6/T3, A2, 14/22. Markierungen für 'Test', 'Reset' und 'Stop' sind vorhanden.

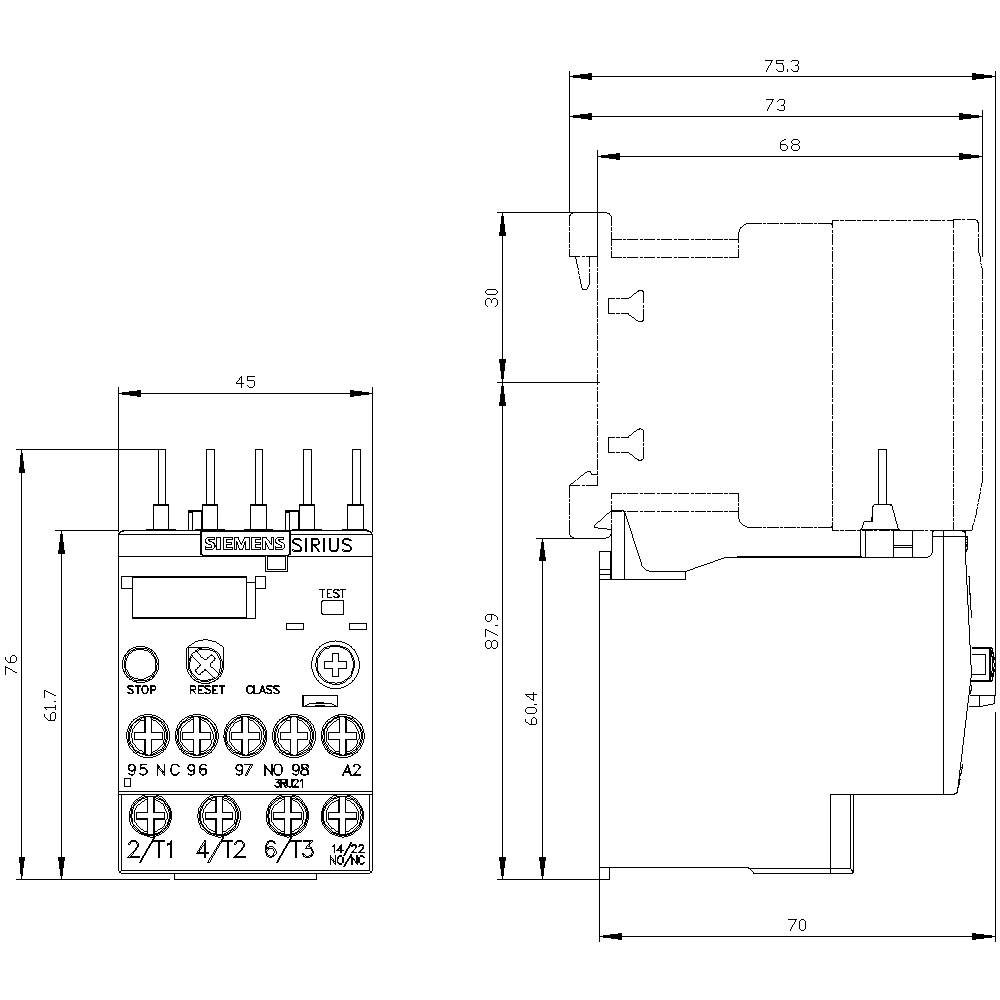

'Elektrischer Schaltplan eines Siemens Sirius Relais. Zeigt Anschlussklemmen, Schalter und Maße. Hauptsächlich für technische Installationen.'

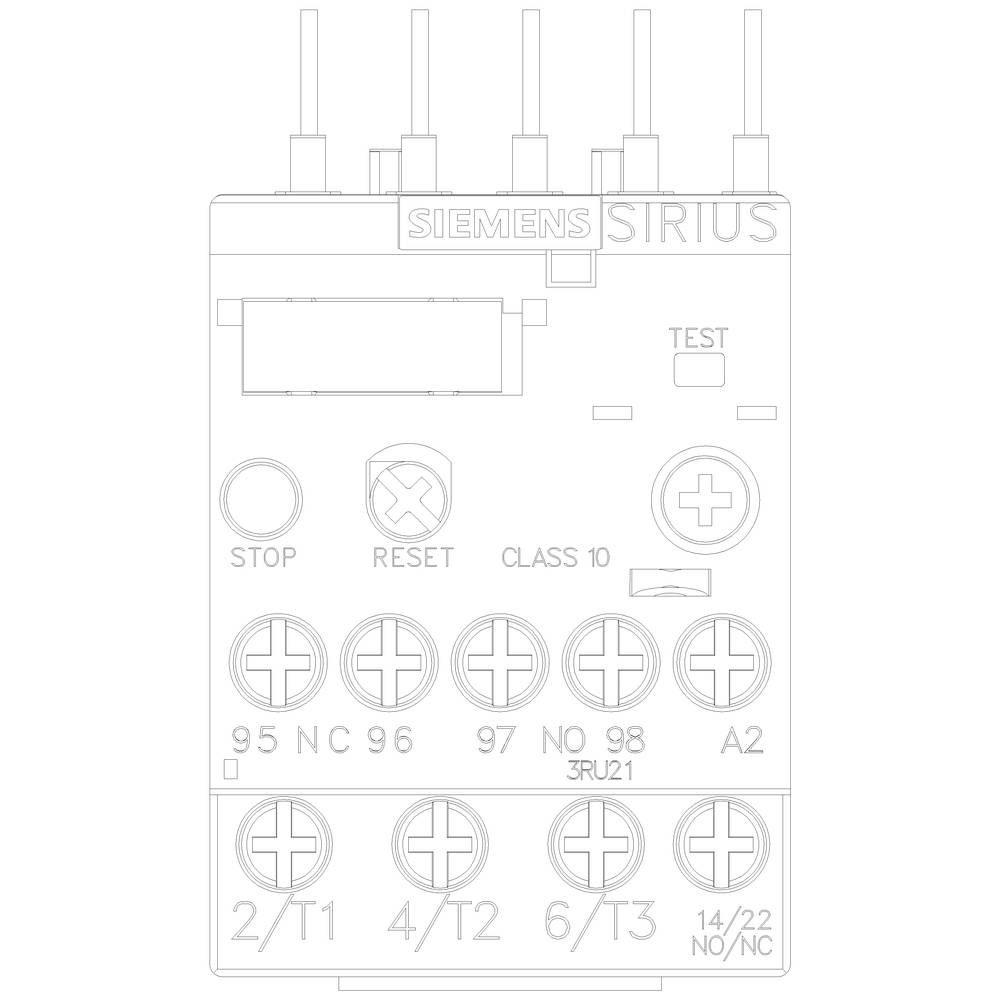

Technische Zeichnung eines Siemens SIRIUS Schützsystems mit Anschlüssen und Beschriftungen wie 'Stop' und 'Reset'.

1/6

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Betriebsspannung max.

690 V/AC

Kontaktart

1 Schließer

1 Öffner

Datenblatt (PDF)

Sofort-Lieferung Mo., 21. Sept.

5 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

42,36 €

zzgl. MwSt.

Nur noch 5 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Do., 24. Sept.

4,95 € Versand

Versand

58,82 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais 1,4-2,0A Motorschutz S00, Class 10, Schützanbau

Anbaumotorschutzrelais,Baugröße S00,Bimetallrelais,Maschinenschutzgerät,Motorschutzrelais,Relais,SIRIUS,Schraubmotorschutzrelais,Thermorelais,Überlastauslöser

Technische Daten

Baugröße des Überlastrelais: S00
Befestigungsart: Schützanbau
Verlustleistung: 5.1 W
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 690 V
Stoßspannungsfestigkeit: 6000 V
Polzahl für Hauptstromkreis: 3
Betriebsstrom: 2 A

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RU2116-1BB0

Funktionen: Überlast

Betriebsspannung: 690 V/AC

Betriebsspannung max.: 690 V/AC

Betriebsspannungsbereich: 690 V/AC (max)

Besonderheiten: Auto/Hand-Umschalter

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

: IP20

Breite: 45 mm

Höhe: 76 mm

Tiefe: 70 mm

Abm.: (B x H x T) 45 x 76 x 70 mm

Inhalt: 1 St.

RoHS-konform: Ja

Baugröße: S00

Einstellbereich Strom (max.): 2 A

Einstellbereich Strom (min.): 1.4 A

Gewicht: 0.1419 kg

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1431153 Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1BB0 Überlast

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1431153 Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1BB0 Überlast

Beschreibung

Überlastrelais 1,4...2,0 A thermisch für Motorschutz Baugröße S00, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
