Sonel MPI-502 Installationstester VDE-Norm 0100 kaufen

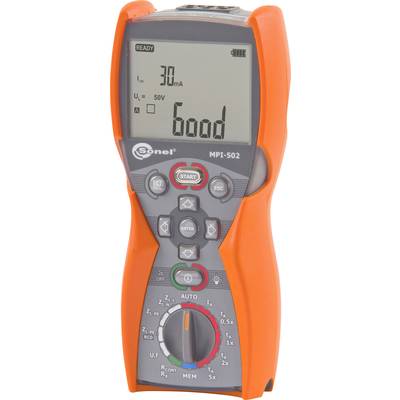

Ein oranges elektrisches Prüfgerät mit Display, zeigt '30mA' und 'Good' an. Tasten und Drehregler für verschiedene Einstellungen.

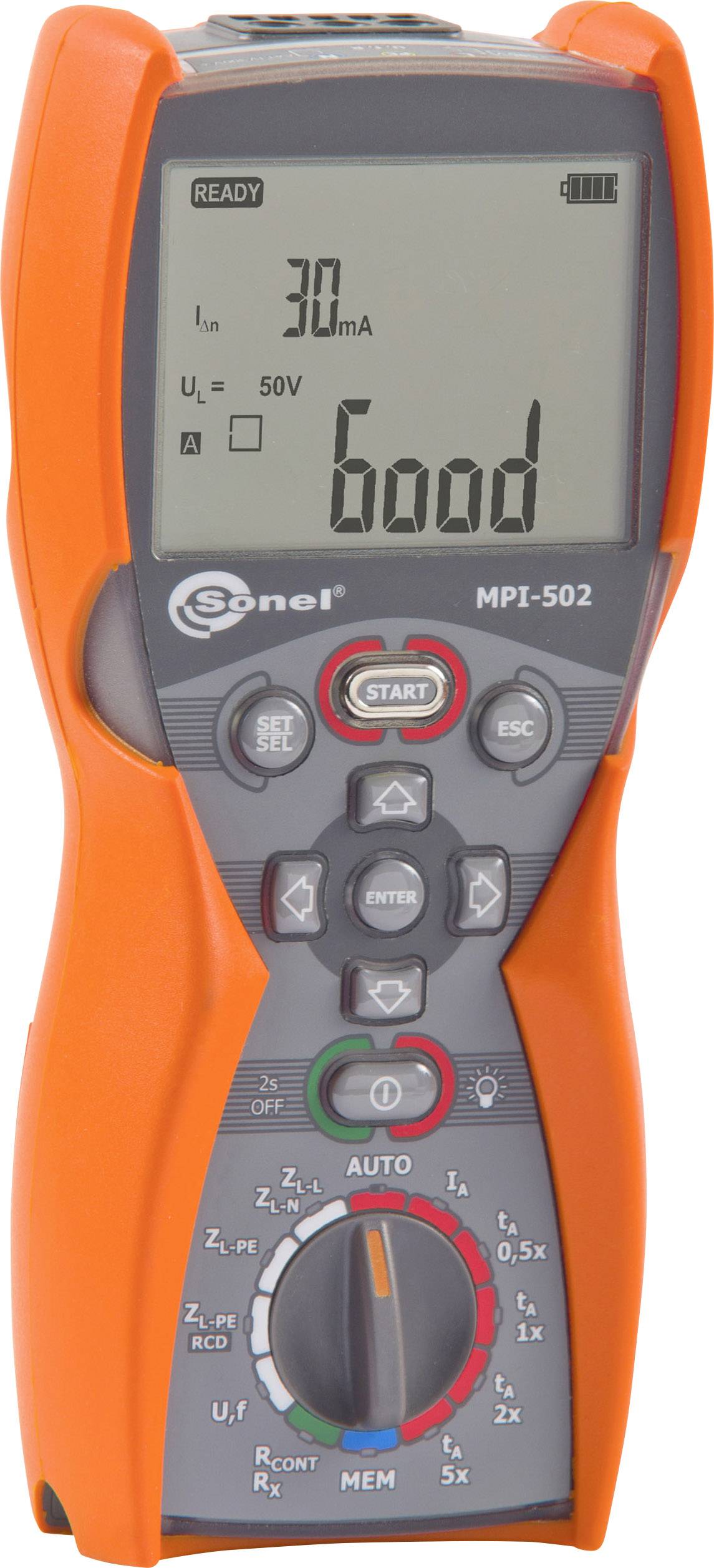

Oranges digitales Prüfgerät mit Displayanzeige 'Good', Tastenfeld zur Steuerung und verschiedenen Messmodi, vertikale Ausrichtung.

Ein digitales Prüfgerät mit Display zeigt '30 mA' und 'Good'. Es hat Tasten zur Steuerung und einen Drehknopf mit verschiedenen Einstellungen.

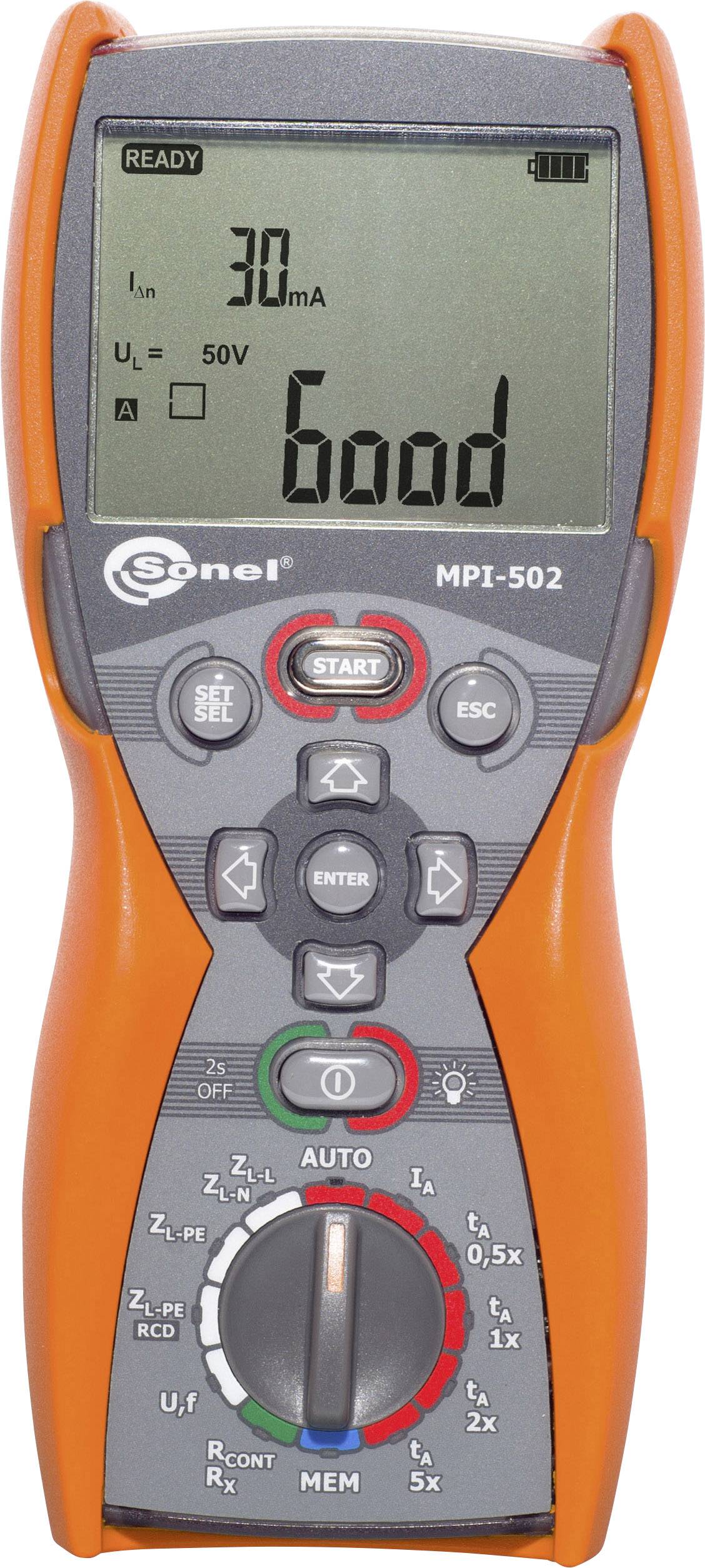

Multimeter mit digitalem Display, zeigt '30 mA' und '50V' an, umgeben von Funktionstasten. Gerät zur elektrischen Messung.

1/4

Datenblatt (PDF)

Alternativen anzeigen

Verkauf und Versand:

Conrad Electronic AGB

Anzahl

Stück

Gesamt (1.295,00 € / Stück)

€

nur 89,90 €

Rechtliche Bedenken melden

Highlights & Details

VDE 0100 Installationstester MPI-502

Schleifenimpedanzmessung: ZL-PE,ZL-N,ZL-L an Netzspannung bis 415V
Messstrom: 7,6 A/230 V und 13 A/400V
Schleifenmessung auch ohne Auslösen des RCD
RCD/FI Überprüfung von Typ AC u. A
Schutzleiterwiderstandsmessung ±200mA
Spannungsmessung AC
Frequenzmessung
Automatische Umpolung von L u. N
Drahtlose Datenübertragung möglich
Speicher für 990 Messwerte
Prüfgerät nach IEC 60364-6-61

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Bereich Schleifenimpedanzmessung ZL-PE, ZL-N, ZL-L 0,00...19,99 Ω: Auflösung 0,01 Ω, Genauigkeit: ±(5% v.M. + 3 Digits); Bereich Schleifenimpedanzmessung ZL-PE,ZL-N,ZL-L 20,0...199,9 Ω: Auflösung: 0,1 Ω, Genauigkeit: ±(5% v.M. + 3 Digits); Bereich Schleifenimpedanzmessung ZL-PE,ZL-N,ZL-L 200...1999 Ω: Auflösung: 1 Ω, Genauigkeit: ±(5% v.M. + 3 Digits); Spannungsbereiche: 180…270 V für ZL-PE , ZL-N und 180…460 V für ZL-L; Frequenz: 50 Hz, 60 Hz; Bereich Schleifenimpedanzmessung ZL-PE ohne Auslösen des RCD 0,00...19,99 Ω: Auflösung: 0,01 Ω, Genauigkeit: ±(6% v.M. + 10 Digits); Bereich Schleifenimpedanzmessung ZL-PE ohne Auslösen des RCD 20...199Ω: Auflösung: 0,1 Ω, Genauigkeit: ±(6% v.M. + 5 Digits); Bereich Schleifenimpedanzmessung ZL-PE ohne Auslösen des RCD 200...1999Ω: Auflösung: 1 Ω, Genauigkeit: ±(6% v.M. + 5 Digits); Auslösezeit RCDnormal 0,5*In: Bereich: 0...300 ms, Auflösung: 1 ms, Genauigkeit: ±(2% v.M. + 2 Digits); Auslösezeit RCDnormal 1*In: Bereich: 0...300 ms, Auflösung: 1 ms, Genauigkeit: ±(2% v.M. + 2 Digits); Auslösezeit RCDnormal 2*In: Bereich: 0...150ms, Auflösung: 1 ms, Genauigkeit: ±(2% v.M. + 2 Digits); Auslösezeit RCDnormal 5*In: Bereich: 0...40 ms: Auflösung: 1 ms, Genauigkeit: ±(2% v.M. + 2 Digits); Auslösezeit RCDselektiv 0,5*In: Bereich: 0...500 ms, Auflösung: 1 ms, Genauigkeit: ±(2% v.M. + 2 Digits); Auslösezeit RCDselektiv 1*In: Bereich: 0...500 ms, Auflösung: 1 ms, Genauigkeit: ±(2% v.M. + 2 Digits); Auslösezeit RCDselektiv 2*In: Bereich: 0...200 ms, Auflösung: 1 ms, Genauigkeit: ±(2% v.M. + 2 Digits); Auslösezeit RCDselektiv 5*In: Bereich: 0...150 ms, Auflösung: 1 ms, Genauigkeit: ±(2% v.M. + 2 Digits); Auslösestrom RCD Typ AC 10mA: Bereich: 3,3...10,0 mA, Auflösung: 0,1 mA, Messstrom: 0,3...1,0xIn, Genauigkeit: ±5% In; Auslösestrom RCD Typ AC 30 mA: Bereich: 9,0...30,0 mA, Auflösung: 0,1 mA, Messstrom: 0,3...1,0xIn, Genauigkeit: ±5% In; Auslösestrom RCD Typ AC 100 mA: Bereich: 33,0...100,0 mA, Auflösung: 1 mA, Messstrom: 0,3...1,0xIn, Genauigkeit: ±5% In; Auslösestrom RCD Typ AC 300 mA: Bereich: 90...300,0 mA, Auflösung: 1 mA, Messstrom: 0,3...1,0xIn, Genauigkeit: ±5% In; Auslösestrom RCD Type AC 500 mA: Bereich: 150...500,0 mA, Auflösung: 1 mA, Messstrom: 0,3...1,0xIn, Genauigkeit: ±5% In; Auslösestrom RCD Typ A 10 mA: Bereich: 4...20,0 mA, Auflösung: 0,1 mA, Messstrom: 0,35...2,0xIn, Genauigkeit: ±10% In; Auslösestrom RCD Typ A 30 mA: Bereich: 12,5...42,0 mA, Auflösung: 0,1 mA, Messstrom: 0,35...1,4,0xIn, Genauigkeit: ±10% In; Auslösestrom RCD Typ A 100 mA: Bereich: 40,0...140,0 mA, Auflösung: 1 mA, Messstrom: 0,35...1,4xIn, Genauigkeit: ±10% In; Auslösestrom RCD Typ A 300 mA: Bereich: 120...420 mA, Auflösung: 1 mA, Messstrom: 0,35...1,4xIn, Genauigkeit: ±10% In; Bereich Schutzleiterwiderstandsmessung ±200 mA 0,00...19,99 Ω: Auflösung: 0,01 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Schutzleiterwiderstandsmessung ±200 mA 20,00...199,9 Ω: Auflösung: 0,1 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Schutzleiterwiderstandsmessung ±200 mA 200...400 Ω: Auflösung: 1 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Erdungswiderstandsmessung RE für RCD 10 mA: Bereich: 0,01...5,00 kΩ, Auflösung: 0,01 kΩ, Messstrom: 4 mA, Genauigkeit: 0...+10% v.M. ± 8 Digits; Erdungswiderstandsmessung RE für RCD 30 mA: Bereich: 0,01...1,66 kΩ, Auflösung: 0,01 kΩ, Messstrom: 12 mA, Genauigkeit: 0...+10% v.M. ± 5 Digits; Erdungswiderstandsmessung RE für RCD 100 mA: Bereich: 1...500 Ω; Auflösung: 1 Ω, Messstrom: 40 mA, Genauigkeit: 0...+5% v.M. ± 5 Digits; Erdungswiderstandsmessung RE für RCD 300 mA: Bereich: 1...166 Ω, Auflösung: 1 Ω, Messstrom: 120 mA, Genauigkeit: 0...+5% v.M. ± 5 Digits; Erdungswiderstandsmessung RE für RCD 500 mA: Bereich: 1...100 Ω, Auflösung: 1 Ω, Messstrom: 200 mA, Genauigkeit: 0...+5% v.M. ± 5 Digits); Bereich Berührungsspannung 0...9,9 V, Auflösung: 0,1 V, Messstrom: 0,4x In, Genauigkeit: 10% v.M. ± 5 Digits; Bereich Berührungsspannung 10...99,9 V, Auflösung: 0,1 V, Messstrom: 0,4x In, Genauigkeit: 0...15% v.M.; Bereich Spannungsmessung 0,0...299,9 V, Auflösung: 0,1 V, Genauigkeit: ±(2% v.M. + 6 Digits); Bereich Spannungsmessung 300...500 V, Auflösung: 1 V, Genauigkeit: ±(2% v.M. + 2 Digits); Bereich Frequenz 45…65Hz: Auflösung: 0,1 Hz, Genauigkeit: ±(0,1 % v.M. + 1 Digits)

Produkt-Art: Installationstester

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT IV 300 V

Schnittstellen: USB

Abm.: (L x B x H) 160 x 305 x 265 mm

Gewicht: 1.88 kg

: IP67

Messbereich (VDE): Schleifenimpedanz
Leitungsimpedanz
Widerstand
Schutzleiterwiderstand
Berührungsstrom
Spannung
Strom
Frequenz

DIN-Norm: DIN IEC 60364

Anzeige-Art: digital (LCD)

Breite: 305 mm

Höhe: 265 mm

Länge: 160 mm

Spannungs-Versorgung: batteriebetrieben

Speicher (Plätze): 990

Speicher: ja

Typ: MPI-502

VDE-Norm: 0100

Besonderheiten: RCD/FI Test

Dokumente & Downloads

Datenblatt

Datenblatt 1427976 Sonel MPI-502 Installationstester VDE-Norm 0100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1427976 Sonel MPI-502 Installationstester VDE-Norm 0100

Beschreibung

Das VDE 0100 Prüfgerät MPI-502 von Sonel, ist die kleinste und handlichste Ausführung der MPI-Serie. Es ist ideal zum schnellen Überprüfen von RCDs und Sicherungen in Installationen und elektrischen Anlagen geeignet. Die perfekte Kombination aus Größe und Messtechnik, machen das MPI-502 zum Prüfgerät für jeden Werkzeugkoffer.

Ausführung

Robustes gummigeschütztes IP67 Gehäuse;Multimeterformat;CAT IV 300V;Prüfleitungungen mit Bananenbuchsen o. Messspitzen; Krokodilklemmen;Datenübertragung per OR-1-Adapter;Tragetasche;Akkus;Protokollsoftware Sonel Reader
