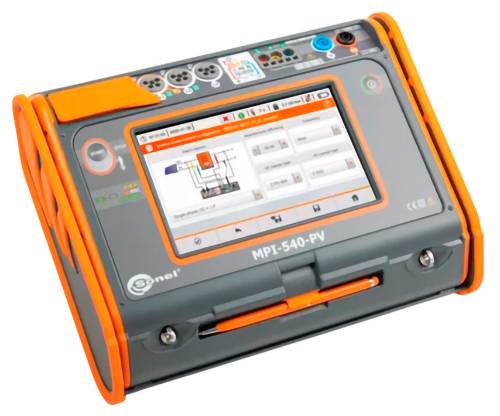

Sonel MPI-540 PV

Autom. Sicherheitsüberprüfung von Anlagen
Das Gerät ermöglicht die Sicherheitsüberprüfung von elektrischen Anlagen in Wohn-, Gewerbe- und Industriegebäuden. Messungen können einfach automatisiert werden durch:
• Prüfung von Fehlerstromschutzschaltern im Auto-Modus,
• Automatische Abläufe – d.h. frei konfigurierbar,
• Einsatz von AutoISO-1000C Adapter zur Prüfung des Isolationswiderstandes von 3-, 4- und 5-adrigen Leitungen.

Überwachung von PV-Anlagen
Das MPI-540-PV ist ein vielseitiges und universelles Messgerät, das speziell für die Prüfung von Photovoltaikanlagen entwickelt wurde. Das Gerät ermöglicht eine vollständige Prüfung der Gleichstrom- und Wechselstromseite gemäß den Richtlinien der Norm EN 62446. Die Messparameter der Photovoltaikanlage werden vom Gerät automatisch in die Referenzbedingungen STC (Standard Test Conditions) umgerechnet. Durch die Messung von Spannung, Strom und Leistung auf der Wechselstrom- und Gleichstromseite des Wechselrichters kann dessen Wirkungsgrad überprüft werden.
Die Software Sonel Reports PLUS ermöglicht die Erstellung eines Prüfberichts für die Photovoltaikanlage mit den im Messgerät gespeicherten Messergebnissen.

3-Phasen Leistungsanalysator
Das Gerät verfügt über einen dreiphasigen Leistungsanalysator mit LIVE-Modus und der Möglichkeit, elektrische Netzparameter wie Spannung, Strom, Leistung, Harmonische und THD zu registrieren. Das Messgerät ermöglicht das Ablesen ausgewählter Parameter und deren grafische Darstellung auf dem Display in Echtzeit. Diese Parameter werden, gleichzeitig zur Aufzeichnung auf der Speicherkarte, gemessen und angezeigt. Im LIVE-Modus kann dem Benutzer angezeigt werden:
• Spannungs- und Stromwellenformen (Oszilloskop),
• Spannungs- und Strom-Zeitbereichsaufzeichnungen,
• Phasorgraph,
• Ansicht mehrerer Parameter gleichzeitig in tabellarischer Form,
• Spektrumgraph von Strom -und Spannungsharmonischen.

Brillante Darstellung
Das Gerät ist mit einem farbigen TFT-LCD-Touchscreen von 800 x 480 Pixeln und einer Diagonale von 7 Zoll ausgestattet, welches eine bequeme Bedienung und einfaches Ablesen von Parametern und aufgezeichneten Wellenformen ermöglicht. Diese Bildschirmgröße ermöglicht die Anzeige von mehr Informationen gleichzeitig, die aktuell verfügbar sind. Die Benutzeroberfläche ist unter allen Lichtverhältnissen sehr gut ablesbar. Der mitgelieferte Stift ermöglicht auch die Bedienung mit isolierenden Handschuhen.

Integriertes Hilfemenü
Das Gerät verfügt über integrierte Hilfemenüs mit Anschlussdiagrammen. Dank dieser können Sie einfach und schnell überprüfen und sicherstellen, wie Sie das Gerät an ein bestimmtes System, je nach Art der Messung anschließen müssen.

Erhöhte Widerstandsfähigkeit
Das MPI-540 / MPI-540-PV Gerät ist für den Einsatz unter schwierigen Umgebungsbedingungen konzipiert. Der Schutz gegen Eindringen von Staub und Wasser wird durch das einzigartige IP51 Gehäuse gewährleistet. Es ist zusätzlich äußerst robust gegen mechanische äußere Einwirkungen. Ein spezielles Design des Deckels schützt ebenfalls das Display vor Beschädigung. Trotz des Designs zum Schutz des Gerätes ist dennoch eine komfortable Verwendung und Transport gegeben.

Schnittstellen und Software
Hervorzuheben sind die Vielzahl an Kommunikationsschnittstellen und die Zusammenarbeit mit externer Software. Sie können Messdaten ganz einfach über einen USB-Anschluss, eine herausnehmbare SD-Speicherkarte oder drahtlose Kommunikation (Bluetooth, Wi-Fi) auf Ihren Computer übertragen. Um einen Bericht der Messungen zum Schutz gegen elektrischen Schlag zu erstellen, verwenden Sie die Software Sonel Reports PLUS. Das Speichern der heruntergeladenen Daten in den gängigsten Formaten und das Ausdrucken erfolgt über die kostenlose Software Sonel Reader. Die spezielle, kostenlose Sonel Analysis-Software dient zum Auslesen und Analysieren der Daten des Leistungsanalysators.
