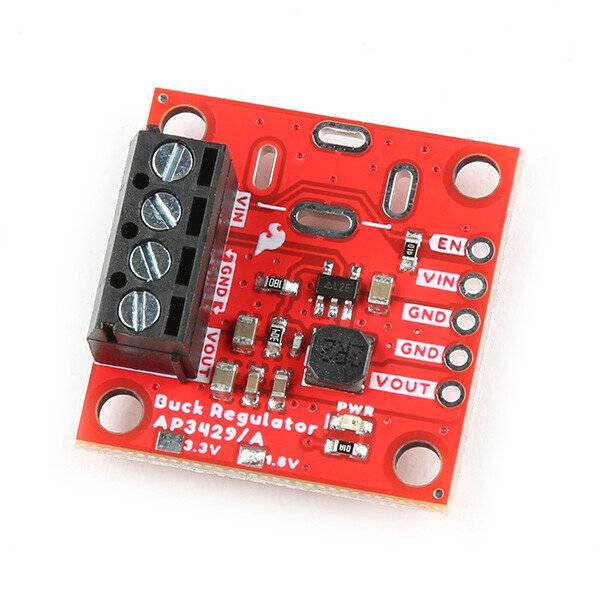

SparkFun Buck Voltage Regulator Breakout 1.8V (AP3429A) Step-down DC-DC Converter

Der SparkFun 1,8-V-Abwärtsregler-Breakout verfügt über den AP3429A von Diodes Inc., einen 2-A-Abwärtswandler mit einem Eingangsspannungsbereich von 2,7 V bis 5,5 V. Diese Full-Size, 1in. x 1 Zoll. Version unserer Abwärtsreglerplatinen ist so konfiguriert, dass sie einen geregelten 1,8-V-Ausgang liefert, der von einem EN(enable)-Pin gesteuert wird. Um überschüssige Wärme abzuleiten, ist ein 0,6 Zoll. x 0,5 Zoll. Kupferpad ist vorhanden, um einen Kühlkörper an der Unterseite der Platine zu befestigen. Als Abwärtsregler-Breakout in voller Größe sind zusätzliche Optionen zum Anschließen von Eingangs- und Ausgangsleistung verfügbar. Es gibt eine vormontierte Schraubklemme für eine nicht dauerhafte Verbindung, die Möglichkeit, eine Hohlbuchse für eine externe Stromversorgung anzulöten, und fünf PTH-Pins für eine dauerhaftere Installation. Unsere Abwärtsregler in voller Größe sind außerdem mit einer roten LED zur Leistungsanzeige ausgestattet, die aufleuchtet, wenn die Ausgangsleistung aktiviert ist. Dieses Board hat vier Befestigungslöcher, die mit 4-40 Hardware kompatibel sind. Buck Board: 1 Zoll. x 1 Zoll. PCB-Layout Drei Stromeingangs-/Ausgangsoptionen: Vorkonfektionierte 4-polige Schraubklemme Fünf 0,1 Zoll. beabstandete PTH-Stifte Vier plattierte Steckplätze für eine DC-Hohlbuchse (nur Eingang) Stromanschlüsse: VIN - Stromeingang (2,7V bis 5,5V) GND - Gemeinsame Masse VOUT - Stromausgang (geregelte 1,8V) EN - Aktivieren (Hoch ziehen, um die Leistungsausgabe zu aktivieren) Rote Betriebs-LED-Anzeige 0,5 Zoll. x 0,6 Zoll. Plattiertes Kupferpad (für Kühlkörper) AP3429A: VIN: 2,7V bis 5,5V VOUT: 0,6V an VIN 2A Dauerausgangsstrom 90 µA Leerlaufruhestrom 1MHz Schaltfrequenz Schutzschaltung Unterspannungssperre (UVLO) Eingangsüberspannungsschutz Überstromschutz: Zyklusweise Spitzenstrombegrenzung Thermische Abschaltung (160°C/320°F)
