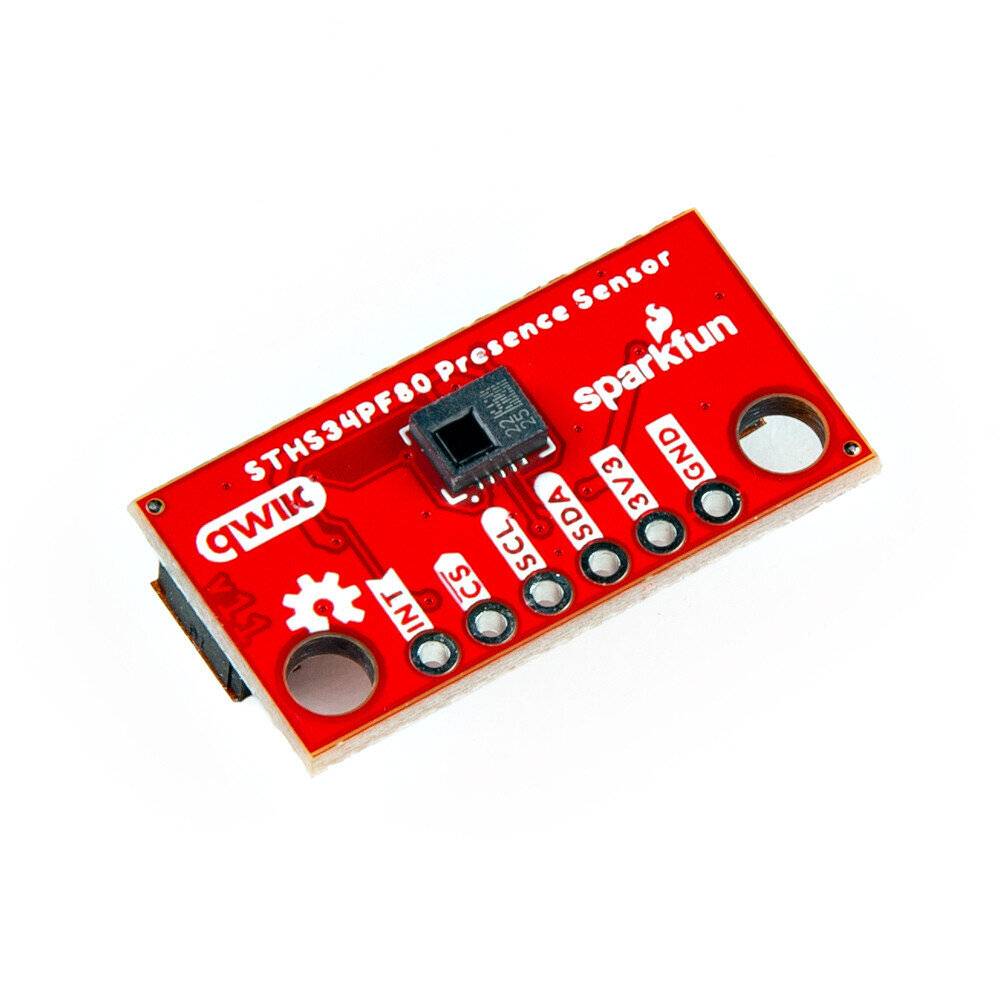

SparkFun Mini Human Presence and Motion Sensor STHS34PF80 (Qwiic)

Der SparkFun Qwiic Mini Human Presence and Motion Sensor basiert auf dem energiesparenden, hochempfindlichen Infrarot (IR)-Sensor STHS34PF80 zur Anwesenheits- und Bewegungserkennung von STMicroelectronics. Dieser Sensor verfügt über einen Infrarot-Bewegungs- und Anwesenheitserkennungssensor mit einer Betriebswellenlänge zwischen 5 µm und 20 µm. Dieses Mini-Breakout-Board ist nur 0,5 Zoll groß. um 1 Zoll. groß und wurde mit zwei I2C-Qwiic-Anschlüssen ausgestattet, um die Verbindung mit dem STHS34PF80 etwas einfacher zu machen. Es ist Teil des Qwiic-Verbindungssystems von SparkFun, sodass Sie nicht löten müssen, um herauszufinden, wie die Dinge ausgerichtet sind. Wir haben jedoch immer noch Stifte mit einem Abstand von 0,1 Zoll herausgebrochen, wenn Sie lieber ein Steckbrett verwenden möchten. Der STHS34PF80-Sensor wurde entwickelt, um die präzise Schwarzkörperstrahlung eines Objekts (wie durch das Planksche Gesetz beschrieben) zu messen und die Umgebungstemperaturbedingungen innerhalb seines 80°-Sichtfelds zu überwachen. Der Sensor besteht aus einer Matrix schwebender Vakuum-Thermotransistoren (MOS), die in zwei Teile geteilt sind, von denen einer IR-Strahlung ausgesetzt und der andere abgeschirmt ist. Der Differenzwert zwischen den Segmenten ermöglicht es dem Sensor, Selbsterwärmungseffekte zu beseitigen. Der STHS34PF80 verfügt außerdem über Algorithmen zur Erkennung und Unterscheidung zwischen stationären und sich bewegenden Objekten. Diese Funktionen ermöglichen es dem Sensor, als menschlicher Anwesenheits- und Bewegungssensor in verschiedenen Anwendungen wie Alarmsystemen, Einbruchschutzsystemen, intelligenter Beleuchtung und Raumbelegung zu arbeiten. Der Sensor kann bei verschiedenen Lichtverhältnissen betrieben werden und wird dank des optischen Bandpassfilters von 5 bis 20 µm nicht durch sichtbares Licht oder andere Bänder beeinflusst. Der STHS34PF80 verfügt über Ausgangsdatenraten zwischen 0,25 und 30 Hz und einen verfügbaren Single-Shot, auf den über seine I2C/SPI-Schnittstelle zugegriffen wird. Breakout-Board Abmessungen: 1,0 Zoll. x 0,5 Zoll. Zwei Qwiic-Anschlüsse I2C-Adresse (7-Bit): 0x5A (Standard) Zwei Befestigungslöcher: 4-40 Schrauben kompatibel Sechs PTH-Pins 3V3, GND, SCL, SDA, CS, INT Power-LED (rot) STHS34PF80-Funktionen Spannungsbereich: 1,7 bis 3,6 V Stromaufnahme: 10 µA Schnittstellen: I2C oder SPI Optische Wellenlänge: 5 bis 20 µm Reichweite: 4 m (Objekte 70 x 25 cm² groß) Eingebaute Erkennungsalgorithmen: Identifizieren Sie stationäre Objekte Unterscheiden Sie zwischen stationären und sich bewegenden Objekten Sichtfeld: 80° Ausgangsdatenrate: 0,25 bis 30 Hz IR-Empfindlichkeit: 2000 LSB/°C RMS-Rauschen: 25 LSBrms Betriebstemperatur: -40 bis 85°C (Standardverstärkungsmodus) Sensorgenauigkeit: ±0,3°C (lokal) One-Shot-Modus Werkskalibriert
