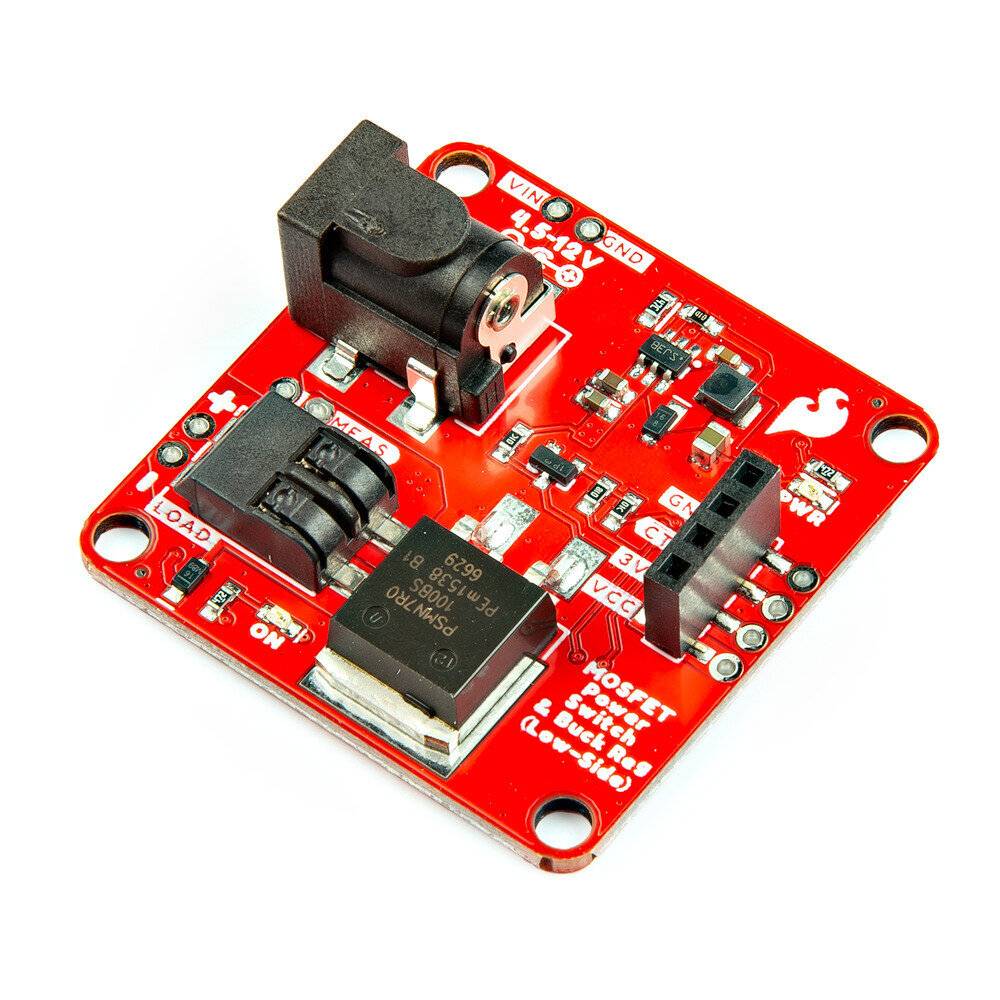

SparkFun MOSFET Power Switch and Buck Regulator (Low-Side)

Der SparkFun MOSFET-Leistungsschalter und Abwärtsregler (Low-Side) vereint zwei Schaltkreise auf einer Platine: einen LMR14203-Abwärtsregler , der für die Ausgabe von 3,3 V konfiguriert ist, und einen N-Kanal-MOSFET (PSMN7R0-100BS), konfiguriert als Low-Side-Schalter. Bei Geräten mit Gegen-EMK befindet sich auch auf der Lastseite eine Flyback-Diode! Ziehen Sie einfach den CTL-Pin nach unten, um die Last zu aktivieren. Verschiedene Anschlüsse (Barrel Jack, Female Header und Poke-Home) stehen zur Verfügung, um ein Netzteil an einen Mikrocontroller Ihrer Wahl (Arduino , Micro-Bit ) anzuschließen , Raspberry Pi s Mikrocontroller) und laden Sie sie zusammen. VCC, 3,3 V, CTL und GND werden auch durch PTHs mit einem Abstand von 0,1 Zoll ausgegeben, für diejenigen, die lieber löten. Zwei LEDs (PWR_LED und ON_LED) zeigen an, wann 3,3 V anliegen und wann immer Strom an die Last angelegt wird. Jumper sind im Lieferumfang enthalten auf der Rückseite, um die LEDs zu deaktivieren. Für diejenigen, die den Stromverbrauch des Systems genau messen möchten, ist auch ein MEAS PTH-Jumper enthalten. Hinweis: Obwohl der MOSFET für 100 A/100 V ausgelegt ist, empfehlen wir Ihnen nicht, deutlich über 10 A zu gehen, da die PCB-Polygone und Leiterbahnen zum Begrenzer werden. Funktionen: Eingangsspannungsbereich: 4,5 V bis 12 V LMR14203 Abwärtsspannungsregler Konfiguriert für die Ausgabe von 3,3 V/300 mA PSMN7R0-1000BS N-Kanal-MOSFET Konfiguriert als Low-Side-Schalter Anschlüsse Eingang: 5,5 mm x 2,1 mm Hohlstecker (mittenpositiv) Ausgabe: Poke-Home-Anschlüsse Steuerung: 1x4 Buchsenleisten 0,1-Abstand PTHs Eingebaute Flyback-Diode bei Last LEDs PWR EIN Pullover PWR_LED MESSEN ON_LED Abmessungen: 1,50" x 1,50" (38,1 mm x 38,1 mm) Gewicht: 9,9g "
