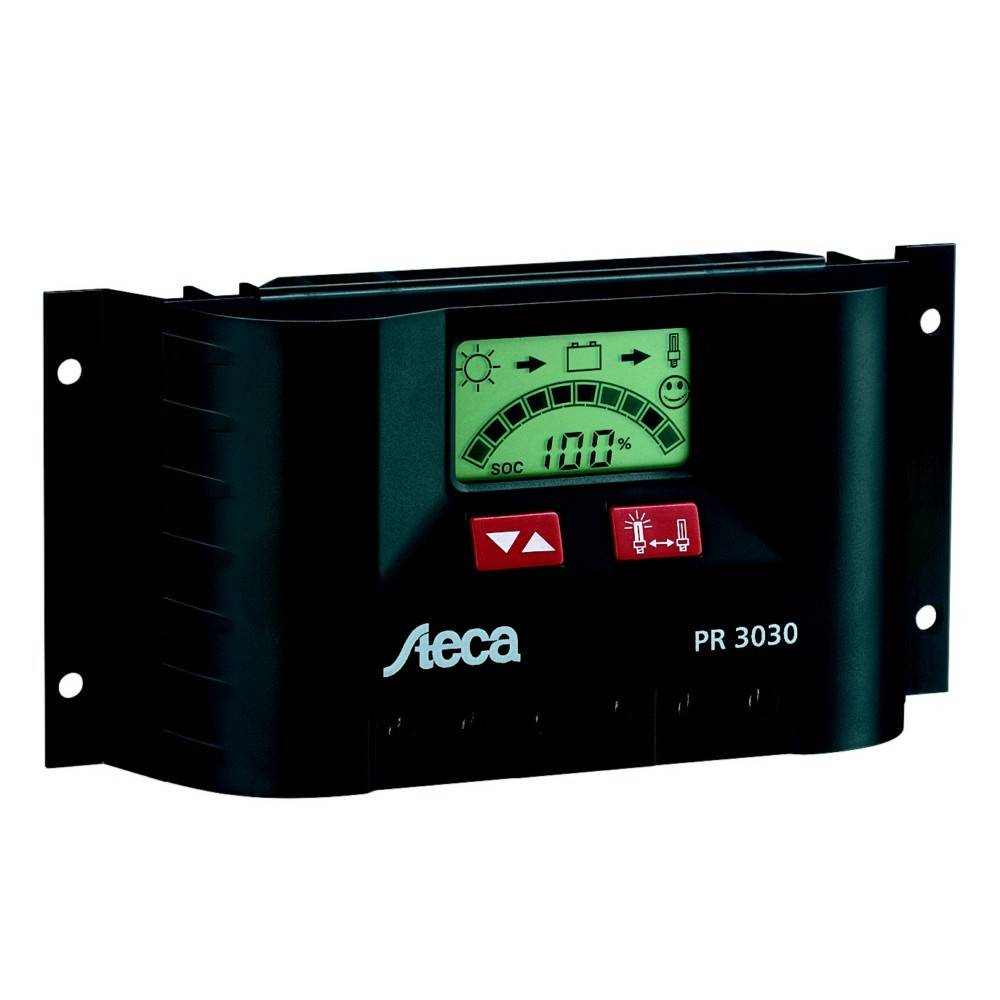

Steca PR 3030 PWM Solarladeregler 30A 12V/24V mit LCD-Display

Der PR 3030 von Steca (MPN: PR 3030) ist ein PWM-Solarladeregler für 12 V- und 24 V-Photovoltaikanlagen mit einem maximalen Lade- und Laststrom von 30 A. Er eignet sich zur Ladung von Blei-Säure-, AGM- und Gel-Batterien und kombiniert eine zuverlässige Batterieladung mit einer integrierten Laststeuerung sowie einem komfortablen LCD-Display zur Überwachung und Konfiguration der Anlage. Produkthighlights
PWM-Laderegler für 12 V- und 24 V-Batteriesysteme mit automatischer Spannungserkennung
Maximaler Lade- und Laststrom von 30 A
Geeignet für Blei-Säure-, AGM- und Gel-Batterien
Großes LCD-Display zur Anzeige von Ladezustand, Batteriespannung, Lade- und Laststrom sowie Energiezählern
Integrierte Laststeuerung mit Tiefentladeschutz sowie Abend- und Morgenlichtfunktion
Umfangreiche elektronische Schutzfunktionen gegen Verpolung, Kurzschluss, Übertemperatur sowie Über- und Unterspannung
Temperaturkompensation für eine angepasste Batterieladung (interner Sensor, optional externer Sensor)

Übersichtliche Anlagenüberwachung Im Unterschied zur Steca PRS-Serie verfügt der PR 3030 über ein grafisches LCD-Display, das sämtliche wichtigen Betriebsdaten direkt am Gerät darstellt. Neben dem Ladezustand der Batterie können unter anderem Batteriespannung, Modulstrom, Ladestrom, Laststrom sowie geladene und entnommene Amperestunden angezeigt werden. Dadurch lässt sich der Zustand der gesamten Inselanlage jederzeit kontrollieren, ohne zusätzliche Messgeräte einzusetzen. PWM-Ladetechnologie für Bleibatterien Der Laderegler arbeitet mit einer PWM-Laderegelung (Pulsweitenmodulation). Dabei wird der Ladevorgang abhängig vom Batteriezustand gesteuert, um eine möglichst schonende und zuverlässige Ladung zu gewährleisten. Unterstützt werden offene Blei-Säure-Batterien sowie verschlossene AGM- und Gel-Akkus. Die passende Batterieart kann direkt am Regler ausgewählt werden, wodurch die entsprechenden Ladekennlinien automatisch verwendet werden. Intelligente Laststeuerung und Batterieschutz Neben der Batterieladung übernimmt der Regler auch die Versorgung angeschlossener 12 V- bzw. 24 V-Verbraucher über den integrierten Lastausgang. Die intelligente Laststeuerung schützt die Batterie vor schädlicher Tiefentladung, indem Verbraucher bei kritischem Ladezustand automatisch abgeschaltet und nach ausreichender Batterieladung wieder zugeschaltet werden. Zusätzlich stehen verschiedene Betriebsarten für die Verbrauchersteuerung zur Verfügung. Hierzu gehören eine permanente Lastversorgung, eine Abendlichtfunktion sowie eine Morgenlichtfunktion, wodurch sich beispielsweise Beleuchtungen automatisch entsprechend der Tageszeit schalten lassen. Umfangreiche Schutzfunktionen
Verpolschutz für Batterie, Solarmodul und Verbraucher
Kurzschlussschutz am Modul- und Lastausgang
Schutz vor zu hohem Lade- und Laststrom
Rückstromschutz zum Solarmodul
Über- und Unterspannungsschutz
Übertemperaturschutz mit automatischer Lastabschaltung
Tiefentlade- und Überladeschutz der Batterie

Typische Einsatzbereiche
Garten- und Wochenendhäuser
Camping- und Caravan-Anlagen
Wohnmobile
Boote
kleine Gewerbe- und Freizeitanlagen
autarke Stromversorgungen mit Bleibatterien

Technische Daten
Batteriespannung: 12 V / 24 V (automatische Erkennung)
Max. Lade- bzw. Modulstrom: 30 A
Max. Laststrom: 30 A
Maximale Modul-Leerlaufspannung: < 47 V
PWM-Frequenz: 30 Hz
Eigenverbrauch: 12,5 mA
Floatladung: 13,9 V / 27,8 V
Boost-Ladung: 14,4 V / 28,8 V
Ausgleichsladung (Flüssigelektrolyt): 14,7 V / 29,4 V
Temperaturkompensation: -4 mV/K je Zelle (interner Sensor, optional externer Sensor)
Schutzart: IP32
Montage: Wandmontage
Anschlussklemmen: bis 16 mm² (feindrähtig) bzw. 25 mm² (eindrähtig)
Zulässige Umgebungstemperatur: -10 °C bis +50 °C
Lagertemperatur: -20 °C bis +80 °C
Gewicht: ca. 350 g
Abmessungen (L × B × H): 187 × 96 × 44 mm

Lieferumfang 1x Steca PR 3030 PWM Solarladeregler 30 A
1x Bedienungsanleitung
