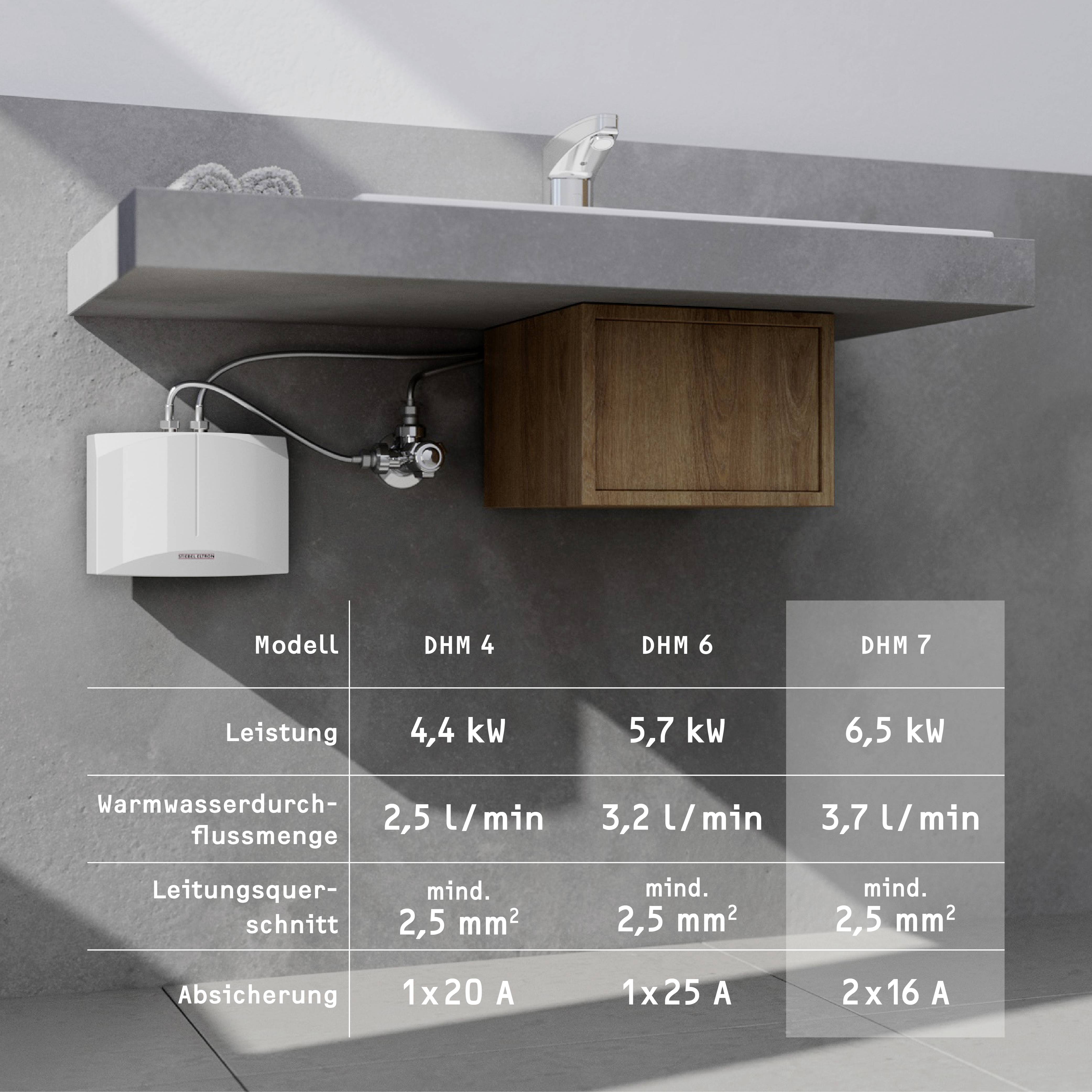

'Untertischgerät neben einem Waschbecken. Tabelle zeigt Modelle DHM 4, DHM 6, DHM 7 mit Angaben zu Leistung und Warmwasseranschluss.'

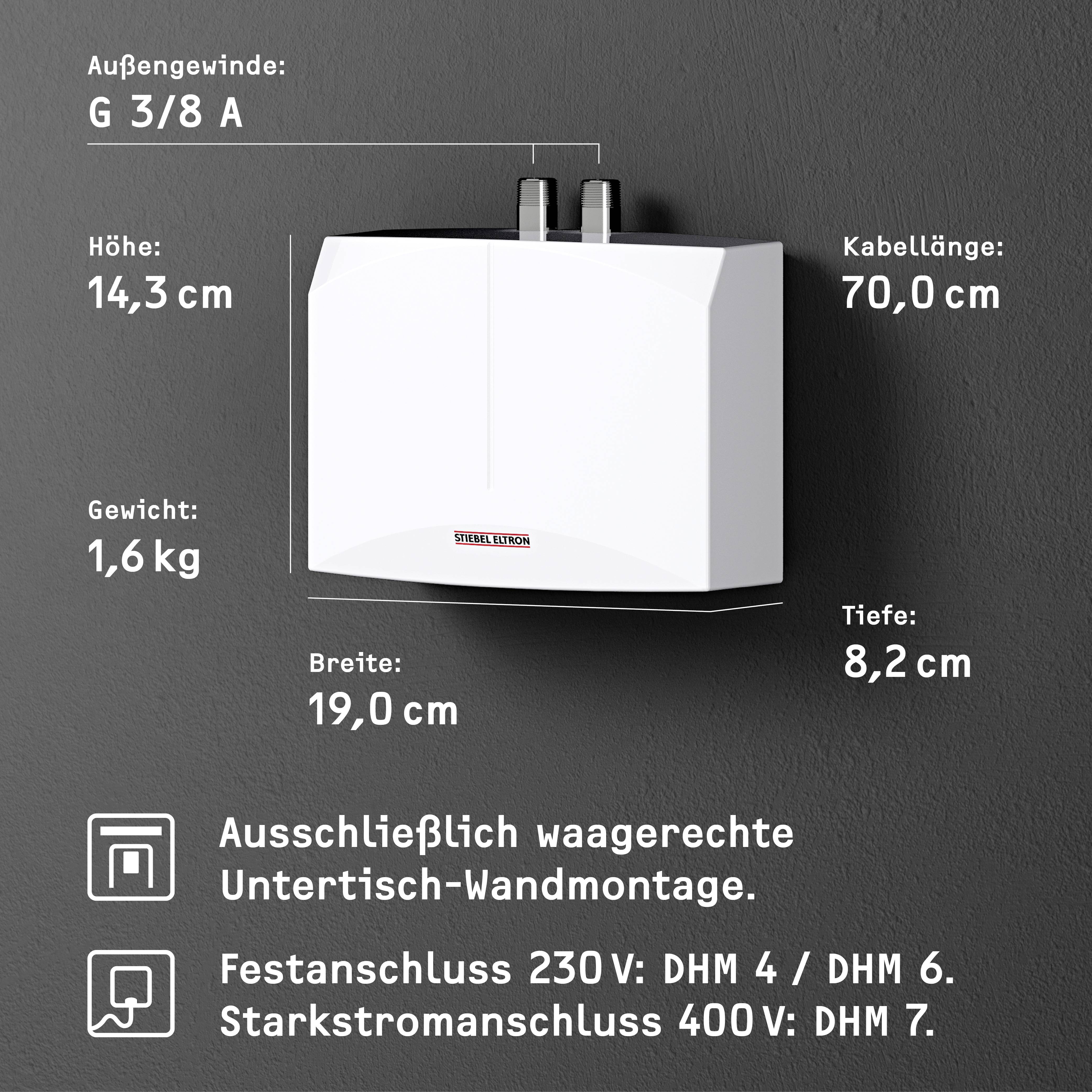

Ein elektrischer Durchlauferhitzer an einer Wand, mit Spezifikationen zu Höhe, Breite, Tiefe und Kabellänge. Anschlussdetails angegeben.

Mädchen wäscht Hände am Waschbecken. Beschriftung: 'Effiziente Technik an ihrem Platz'.

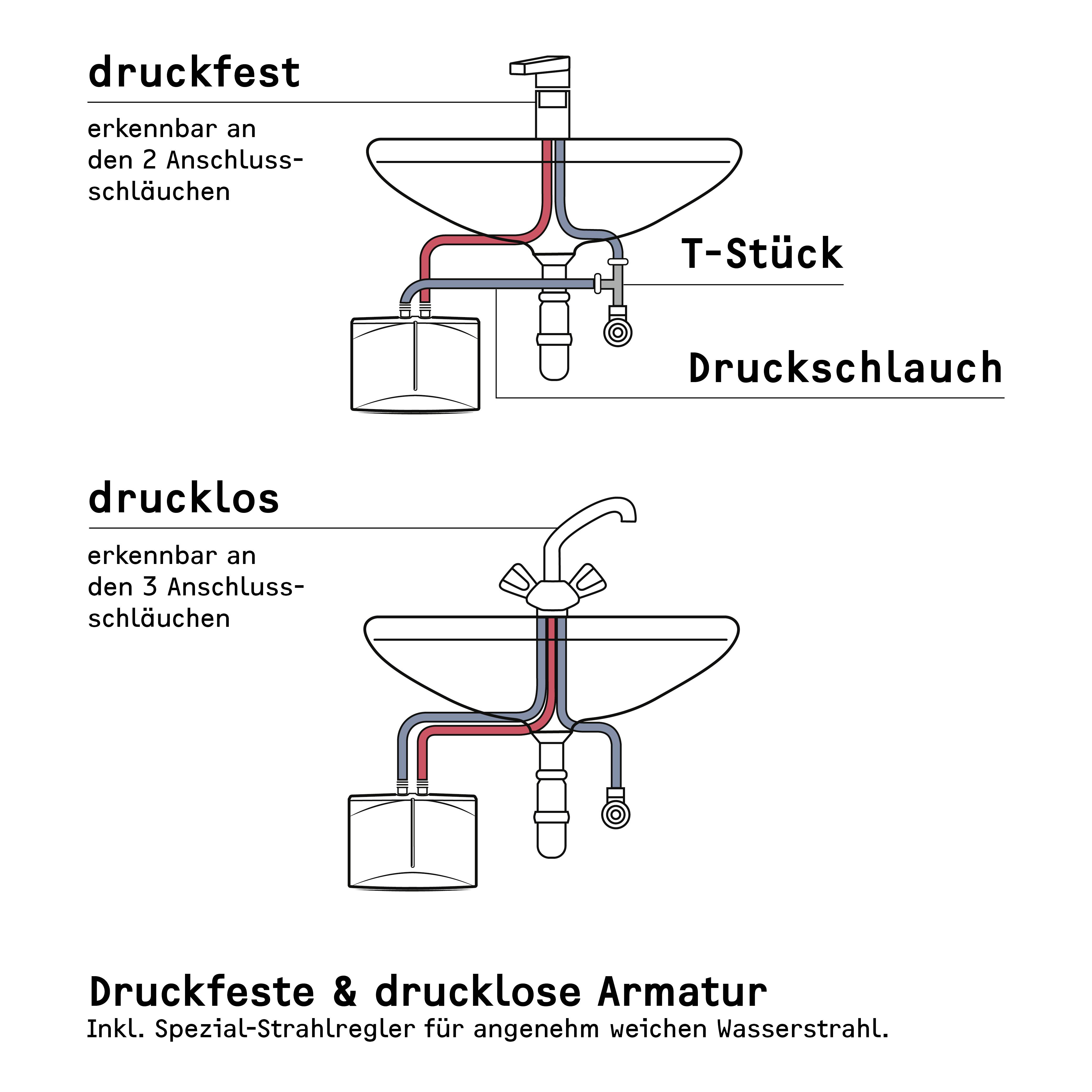

Oben: Diagramm eines druckfesten Waschbeckens mit blauen und roten Schläuchen. Unten: Diagramm eines drucklosen Waschbeckens.

'Schaubild: Der Wasserhahn benötigt im Sommer weniger Energie als im Winter zur Erwärmung des Wassers aufgrund höherer Kaltwassertemperaturen.'

1/6

Strichzeichnung/Schaltbild

Produktdatenblatt

Datenblatt (PDF)

Lieferung Do., 3. Sept.

9 Stück

Verkauf und Versand:

heizung-billiger.de AGB

Anzahl

Stück

Gesamt

182,02 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 9 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Fr., 4. Sept.

Kostenfreier Versand

184,87 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

STIE Mini-Durchlauerhitzer DHM 7

Highlights & Details

Hydraulisch gesteuerter Mini-Durchlauferhitzer
6.5 kW Nennleistung
Annähernd konstante Wunschtemperaturen bis zur maximalen Leistung

Technische Daten

Warmwasserdarbietung: 3,7 l/min

Produkt-Art: Durchlauferhitzer

Betriebsart: hydraulisch

Betriebsspannung: 380 V
400 V
415 V

: 6.5 kW

Nennstrom: 16.3 A

Mischwassermenge: 3.7 l/min

: IP25

Abm.: (B x H x T) 190 x 143 x 82 mm

Gewicht: 1.4 kg

: A (A+ - F)

Montageart: Untertisch

Breite: 190 mm

Höhe: 143 mm

Tiefe: 82 mm

Schutzklasse: I

Volumen: 0.1 l

Dokumente & Downloads

Datenblatt

Datenblatt 1902243 Stiebel Eltron 232789 DHM 7 Durchlauferhitzer A (A+ - F) hydraulisch 6.5 kW

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1902243 Stiebel Eltron 232789 DHM 7 Durchlauferhitzer A (A+ - F) hydraulisch 6.5 kW

Garantiebedingungen

Garantiebedingungen 1902243 Stiebel Eltron 232789 DHM 7 Durchlauferhitzer A (A+ - F) hydraulisch 6.5 kW

Beschreibung

ANWENDUNG:
DHM zur Einzelversorgung eines Handwaschbeckens. Betrieb mit druck- und druckloser Armatur möglich.

AUSSTATTUNG:
Hydraulisch gesteuerter Mini-Durchlauferhitzer mit Strömungsschalter und automatischer Durchflussmengenregelung. Annähernd konstante Wunschtemperaturen bis zur maximalen Leistung. Heizleistung hydraulisch gesteuert in einer Stufe, abhängig von der Durchflussmenge. Wunschtemperatur durch Beimischen an der Armatur. Inklusive Spezial-Strahlregler für idealen Wasserstrahl und integriertem Durchflussmengenregler zumEinsatz in vorhandene Armatur (Gewinde M22/24). Untertischmontage.

EFFIZIENZ:
Mini-Durchlauferhitzer erwärmen das Wasser direkt an der Zapfstelle undimmer nur dann, wenn es gebraucht wird. Energie- und Wasserverluste durch lange Leitungswege werden vermieden. Dadurch hohe Energieeffizienz.

PROFI-RAPID-INSTALLATION:
Schnelle und einfache Montage. Rückwand mit Bohrschablone für 2-Punkt-Befestigung. Gerätekappe und innere Baugruppe entnehmbar. Außenliegende 3/8 Metall-Wasseranschlüsse. Netzanschlussleitung serienmäßig vorbereitet, 3,5 kW-Variante mit Schutzkontaktstecker, andere Varianten für Festanschluss. IP 25.

SICHERHEIT:
Blankdraht-Heizsystem für kalkhaltige und kalkarme Wässer. Sicherheitssystem mit Druckabschaltung.

Ausführung

Untertischmontage
Zur energie- und wassersparenden Versorgung eines Handwaschbeckens
Betrieb mit druckfester und druckloser Armatur möglich
Spezial-Strahlregler für ideales Strahlbild
Sofort warmes Wasser dank schnellem und wartungsfreiem Blankdraht-Heizsystem
Schnelle PROFI-RAPID Installation
Montageart Untertisch: X
Bauart offen: X
Bauart geschlossen: X
Isolierblock: Kunststoff
Heizsystem Wärmeerzeuger: Blankdraht
Kappe und Rückwand: Kunststoff
Farbe: weiß

Lieferumfang

Durchlauferhitzer
Anleitung.

Hinweise

Hinweis

Zum Betrieb dieses Geräts wird ein Drei-Phasen-Wechselstrom-Anschluss (Starkstromanschluss) benötigt. Bei Geräten mit mehr als 12kW Nennleistung muss die Zustimmung des jeweiligen Netzbetreibers vorliegen bzw. vor Erstinstallation eingeholt werden.

Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem Installationsunternehmen installiert werden, das im Installateurverzeichnis eines Netzbetreibers eingetragen ist.

Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
