Stifteinsatz 09380052601 HARTING Inhalt: 1 St. Stifteinsatz kaufen

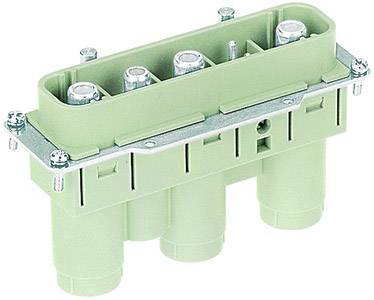

Grünes elektrisches Steckverbindermodul mit drei Anschlussbuchsen und Befestigungsplatte, für industrielle Anwendungen.

Produkt-Art

Stifteinsatz

Polzahl

Typ

09380052601

Herst.-Teilenr.

09380052601

Herstellerfarbe

Kieselgrau (RAL 7032)

Datenblatt (PDF)

Lieferung Di., 20. Okt.

38 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

128,49 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Do., 28. Jan. 2027

Kostenfreier Versand

214,29 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Stifteinsatz

5, Kontakteinsatz ohne Kontakte: nein, Stift, Thermoplast, 200 A, -40..125 °C, 8 kV, 3, sonstige, Mit Drahtschutz: nein, 35..70 mm², Silber, sonstige Kupferlegierungen, V0, Mit Schutzleiter: ja, 500

Technische Daten

Nettogewicht: 338.6 g
Baugröße: 24 B
Bemessungsstrom: 200 A
Kontaktanzahl: 3
Leiterquerschnitt: 35 mm² - 70 mm²
Geschlecht: Stift
Steckzyklen: ≥ 500
Anzugsdrehmoment: 0.5 Nm Steuerungskontakte, 10 Nm - 70 mm², 8 Nm - 35 mm², 6 Nm PE-Kontakt, 9 Nm - 50 mm²
Bemessungsspannung Leiter-Erde: 1150 V
Bemessungsspannung Leiter-Leiter: 2000 V
Bemessungsstoßspannung: 8 kV
Bemessungsstoßspannung Steuerung: 6 kV
Kontaktoberfläche: versilbert
Durchgangswiderstand: ≤ 0.2 mΩ
Abisolierlänge: 7 mm Steuerungskontakte, 22 mm, 14 mm PE-Kontakt
Verschmutzungsgrad: 3
zusätzliche Kontakte: + 2 zusätzliche Steuerungskontakte
Bemessungsstrom Steuerung: 16 A
Bemessungsspannung Steuerung: 400 V

Typ: 09380052601

Produkt-Art: Stifteinsatz

Herst.-Teilenr.: 09380052601

Herstellerfarbe: Kieselgrau (RAL 7032)

Polzahl: 5

Anschluss: Axialschraubanschluss
Schrauben

Gesamtpolzahl: 5 + PE

Inhalt: 1 St.

Material: Polycarbonat
Kupferlegierung

Max. Temperatur: +125 °C

Voreilender Kontakt (PE): Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1989519 Stifteinsatz 09380052601 HARTING Inhalt: 1 St. Stifteinsatz

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1989519 Stifteinsatz 09380052601 HARTING Inhalt: 1 St. Stifteinsatz

Beschreibung

09380052601 HARTING Han K 3/2 Stifteinsatz (M) Axialschraub- / Schraubanschluss, 5-polig 3/2+PE 2000V/1150V, 200A/16A: Bauart: Stifteinsatz (M) Polzahl: 5-polig 3/2+PE Anschlusstechnik: Axialschraub- / Schraubanschluss Bemessungsspannung: Leistungskontakt: 2000V/1150V Bemessungsstrom: Leistungskontakt: 200A Steuerkontakt: 16A Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 5 polig
