Stromstoß-Schalter Unterputz Finder 27.26.8.230.0000 2 Schließer 230 V/AC 10 A 2300 VA 1 St. kaufen

Stromstoß-Schalter Unterputz Finder 27.26.8.230.0000 2 Schließer 230 V/AC 10 A 2300 VA 1 St.-0

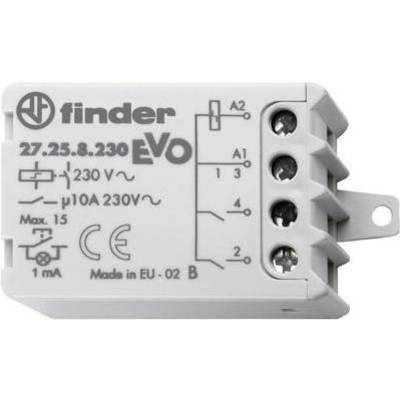

Elektrisches Relaismodul mit Beschriftungen: 'EVO', Spannung '230V', mit technischen Details zu Stromstärke und Anschlüssen. Made in EU.

'Tabelle zeigt Typ, Anzahl der Schritte und Sequenz: Typ 27.01/21 hat 2 Schritte; Typ 27.05/25 hat 4 Schritte; Typ 27.06/26 hat 3 Schritte.'

Schaltplan mit zwei parallelen Stromkreisen. Links: Nummer 27.01 und 27.21, Verbindungen von 2 zu A1/1 und A2. Rechts: Nummer 27.05, 27.06, 27.25, 27.26, Verbindungen von 2 zu A1/1/3, 4, A2.

Technische Zeichnung eines rechteckigen Gehäuses mit Abmessungen: 47mm Höhe, 32mm Breite, drei Befestigungspunkte unten.

1/5

Produkt-Art

Stromstoß-Schalter

Betriebsspannung

230 V/AC

Kontaktart

2 Schließer

Schaltspannung (max.)

230 V/AC

Schaltstrom (max.)

10 A

Datenblatt (PDF)

Verkauf und Versand:

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Gesamt (10,81 € / Stück)

€

Rechtliche Bedenken melden

Highlights & Details

Stromstoß-Schalter für Chassisbefestigung + UP-Dosen-Einbau, Serie 27

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Kontaktbelastung: Glühlampen (230 V) 1000 W, Leuchtstofflampen kompensiert 360 W, Leuchtstofflampen nicht kompensiert 500 W, Halogenlampen 800 W

Produkt-Art: Stromstoß-Schalter

Typ: 27.26.8.230.0000

Betriebsspannung: 230 V/AC

Einschaltdauer: 100 %

Einschalt-Strom: 20 A

Dauerstrom (max.): 10 A

Kontaktart: 2 Schließer

Kontaktmaterial: AgNi

Schaltfolge (Schritt 1): AUS-AUS

Schaltfolge (Schritt 2): AUS-EIN

Schaltfolge (Schritt 3): EIN-EIN

Schaltspannung (max.): 230 V/AC

Schaltstrom (max.): 10 A

Max. Schaltleistung: 2300 VA

Montageart: Unterputz

Anschluss: Schraubklemme

Min. Temperatur: -40 °C

Max. Temperatur: +40 °C

Inhalt: 1 St.

RoHS-konform: Ja

: IP20

Dokumente & Downloads

Datenblatt

Datenblatt 506072 Stromstoß-Schalter Unterputz Finder 27.26.8.230.0000 2 Schließer 230 V/AC 10 A 2300 VA 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 506072 Stromstoß-Schalter Unterputz Finder 27.26.8.230.0000 2 Schließer 230 V/AC 10 A 2300 VA 1 St.

Beschreibung

Stromstoß-Relais mit gemeinsamem Anschluss (Schraubanschlüsse) für die Spulen und die Kontakte. Je nach Typ verschiedene Schaltfolgen. Spulen für AC, Realis bleibt nach Abschalten der Steuerspannung in der jeweils letzten Schaltstellung. Für Montage in Unterputzdosen oder zum Anschrauben.
Typ 27.2.x EVO: Zum Ansteuern direkt über bis zu 15 Leuchttaster ohne Ansteuer-/Kondensator-Modul. Ansteuerdauer 100 % ED - keine Überhitzung am Relais bei Dauerbetätigung des Tasters oder bei blockiertem Leuchttaster möglich.
